peig

Псевдоспектр с помощью метода собственного вектора

Синтаксис

[S,w] = peig(x,p) [S,w] = peig(x,p,w) [S,w] = peig(...,nfft) [S,f] = peig(x,p,nfft,fs) [S,f] = peig(x,p,f,fs) [S,f] = peig(...,'corr') [S,f] = peig(x,p,nfft,fs,nwin,noverlap) [...] = peig(...,freqrange) [...,v,e] = peig(...) peig(...)

Описание

[S,w] = peig(x,p) реализует собственный вектор спектральный метод оценки и возвращает S, оценку псевдоспектра входного сигнала x, и w, вектор нормированных частот (в раде/выборке), в котором оценен псевдоспектр. Псевдоспектр вычисляется с помощью оценок собственных векторов корреляционной матрицы, сопоставленной с входными данными x, где x задан как также:

Строка или вектор-столбец, представляющий одно наблюдение за сигналом
Прямоугольный массив, для которого каждая строка x представляет отдельное наблюдение за сигналом (например, каждой строкой является один вывод массива датчиков, как в обработке матриц), такой, что x'*x является оценкой корреляционной матрицы
Примечание
Можно использовать вывод corrmtx, чтобы сгенерировать такой массив x.

Можно задать второй входной параметр p как также:

Скалярное целое число. В этом случае размерностью подпространства сигнала является p.
Двухэлементный вектор. В этом случае p(2), второй элемент p, представляет порог, который умножается на _min λ, самое маленькое предполагаемое собственное значение корреляционной матрицы сигнала. Собственные значения ниже порога _min λ × p(2) присвоены шумовому подпространству. В этом случае p(1) задает максимальную размерность подпространства сигнала.

Примечание

Если входные параметры к peig являются действительными синусоидами, установите значение p, чтобы удвоить количество входных сигналов. Если входные параметры являются комплексными синусоидами, установите p, равный количеству входных параметров.

Дополнительный пороговый параметр во второй записи в p предоставляет вам больше гибкости и управления в присвоении шумовых и подпространств сигнала.

S и w имеют ту же длину. В целом длина БПФ и значения входа x определяют длину вычисленного S и область значений соответствующих нормированных частот. Следующая таблица указывает на длину S (и w) и область значений соответствующих нормированных частот для этого синтаксиса.

S характеристики для длины БПФ 256 (значение по умолчанию)

Действительные/Комплексные Входные данные	Длина S и w	Область значений соответствующих нормированных частот
С действительным знаком	129	[0, π]
С комплексным знаком	256	[0, 2π)

[S,w] = peig(x,p,w) возвращает псевдоспектр в векторном S, вычисленном на нормированных частотах, заданных в векторном w.The, векторный w должен иметь два или больше элемента, потому что в противном случае функция интерпретирует его как nfft.

[S,w] = peig(...,nfft) задает целочисленную длину БПФ, nfft раньше оценивал псевдоспектр. Значение по умолчанию для nfft (вводимый как пустой вектор []) 256.

Следующая таблица указывает на длину S и w и частотного диапазона для w для этого синтаксиса.

S и характеристики вектора частоты

Действительные/Комплексные Входные данные	Ровный/Нечетный nfft	Длина S и w	Область значений w
С действительным знаком	Даже	(`nfft`/2 + 1)	[0, π]
С действительным знаком	Нечетный	(`nfft` + 1)/2	[0, π)
С комплексным знаком	Даже или нечетный	`nfft`	[0, 2π)

[S,f] = peig(x,p,nfft,fs) возвращает псевдоспектр в векторном S, оцененном в соответствующем векторе частот f (в Гц). Вы предоставляете частоту дискретизации fs в Гц. Если вы задаете fs с пустым вектором [], значения по умолчанию частоты дискретизации к 1 Гц.

Частотный диапазон для f зависит от nfft, fs и значений входа x. Длина S (и f) эквивалентна в Характеристиках Вектора S и Частоты выше. Следующая таблица указывает на частотный диапазон для f для этого синтаксиса.

S и Характеристики Вектора Частоты с Заданной фс

Действительные/Комплексные Входные данные	Ровный/Нечетный nfft	Область значений f
С действительным знаком	Даже	[0, `fs`/2]
С действительным знаком	Нечетный	[0, `fs`/2)
С комплексным знаком	Даже или нечетный	[0, `fs`)

[S,f] = peig(x,p,f,fs) возвращает псевдоспектр в векторном S, вычисленном на частотах, заданных в векторном f.The, векторный f должен иметь два или больше элемента, потому что в противном случае функция интерпретирует его как nfft.

[S,f] = peig(...,'corr') обеспечивает входной параметр x, который будет интерпретирован как корреляционная матрица, а не матрица данных сигнала. Для этого синтаксиса x должен быть квадратной матрицей, и все ее собственные значения должны быть неотрицательными.

[S,f] = peig(x,p,nfft,fs,nwin,noverlap) позволяет вам задавать nwin, скалярное целое число, указывающее на прямоугольную длину окна или окно определения вектора с действительным знаком коэффициенты. Используйте скалярный целочисленный noverlap в сочетании с nwin, чтобы задать количество входных точек выборки, которыми накладываются последовательные окна. noverlap не используется, если x является матрицей. Значением по умолчанию для nwin является 2 × p(1), и noverlap является nwin – 1.

С этим синтаксисом входные данные x сегментируется и оконный, прежде чем матрица раньше оценивала, что собственные значения корреляционной матрицы формулируются. Сегментация данных зависит от nwin, noverlap и формы x. Комментарии к получившимся оконным сегментам описаны в следующей таблице.

Оконные Данные В зависимости от x и nwin

Входные данные x	Форма nwin	Оконные данные
Вектор данных	Скаляр	Длиной является `nwin`
Вектор данных	Вектор коэффициентов	Длиной является `length(nwin)`
Матрица данных	Скаляр	Данные не являются оконными.
Матрица данных	Вектор коэффициентов	`length(nwin)` должен совпасть с длиной столбца `x`, и `noverlap` не используется.

См. таблицу, Длину Собственного вектора В зависимости от Входных данных и Синтаксиса, для сопутствующей информации на этом синтаксисе.

Примечание

Аргументы nwin и noverlap проигнорированы, когда вы включаете 'corr' в синтаксис.

[...] = peig(...,freqrange) задает область значений значений частоты, чтобы включать в f или w. freqrange может быть также:

'half' — возвращает половину спектра для действительного входного сигнала, x. Если nfft даже, то S имеет длину nfft/2 + 1 и вычисляется на интервале [0, π]. Если nfft нечетен, длина S (nfft + 1)/2, и интервал частоты [0, π). Когда ваш задавать fs, интервалы [0, fs/2), и [0, fs/2] для четного и нечетного nfft, соответственно.
'whole' — возвращает целый спектр или для действительного или для комплексного входа, x. В этом случае S имеет длину nfft и вычисляется на интервале [0,2π). Когда вы задаете fs, интервал частоты [0, fs).
'centered' — возвращает целый спектр в центре или для действительного или для комплексного входа, x. В этом случае S имеет длину nfft и вычисляется на интервале (–π, π] для даже nfft и (–π, π) для нечетного nfft. Когда вы задаете fs, интервалы частоты (–fs/2, fs/2] и (–fs/2, fs/2) для четного и нечетного nfft, соответственно.

Примечание

Можно поместить аргументы freqrange или 'corr' где угодно в список входных параметров после p.

[...,v,e] = peig(...) возвращает матричный v шумовых собственных векторов, наряду со связанными собственными значениями в векторном e. Столбцы v охватывают шумовое подпространство размерности size(v,2). Размерностью подпространства сигнала является size(v,1)-size(v,2). Для этого синтаксиса e является вектором предполагаемых собственных значений корреляционной матрицы.

peig(...) без выходных аргументов строит псевдоспектр в окне текущей фигуры.

Примеры

свернуть все

Псевдоспектр суммы синусоид

Скрипт Open Live Script

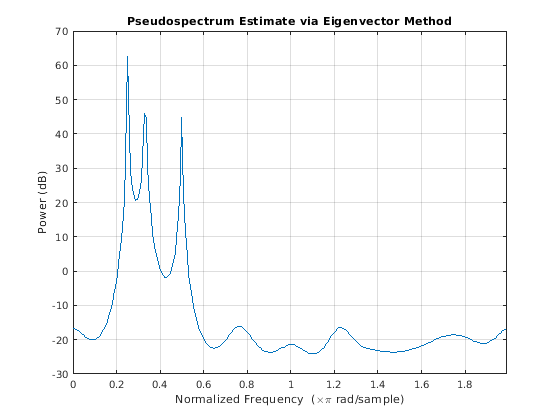

Реализуйте метод собственного вектора, чтобы найти псевдоспектр суммы трех синусоид в шуме. Используйте длину БПФ по умолчанию 256. Входные параметры являются комплексными синусоидами, таким образом, вы устанавливаете p, равный количеству входных параметров. Используйте измененный метод ковариации для оценки корреляционной матрицы.

n = 0:99;
s = exp(1i*pi/2*n)+2*exp(1i*pi/4*n)+exp(1i*pi/3*n)+randn(1,100);
X = corrmtx(s,12,'mod');
peig(X,3,'whole')

Псевдоспектр действительного сигнала

Скрипт Open Live Script

Сгенерируйте действительный сигнал, который состоит из суммы двух синусоид, встроенных в белый Гауссов шум модульного отклонения. Сигнал выбирается на уровне 100 Гц в течение 1 секунды. Синусоиды имеют частоты 25 Гц и 35 Гц. Синусоида более низкой частоты имеет дважды амплитуду другого.

fs = 100;
t = 0:1/fs:1-1/fs;

s = 2*sin(2*pi*25*t)+sin(2*pi*35*t)+randn(1,100);

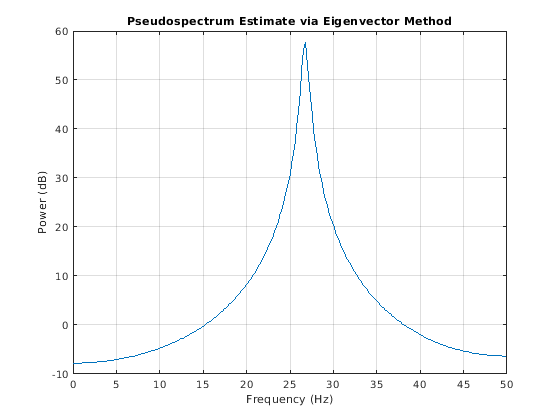

Используйте метод собственного вектора, чтобы вычислить псевдоспектр сигнала между 0 и частота Найквиста. Задайте размерность подпространства сигнала 2 и длину ДПФ 512.

peig(s,2,512,fs,'half')

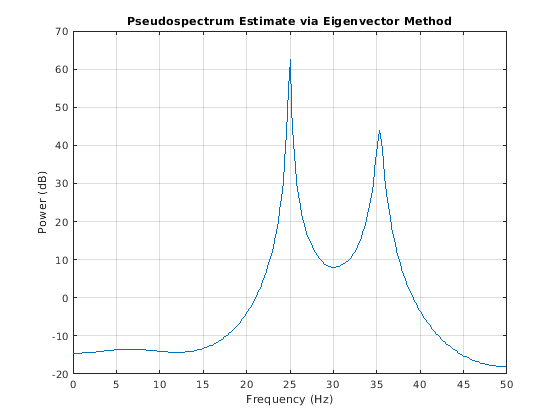

Не возможно разрешить две синусоиды, потому что сигнал действителен. Повторите вычисление с помощью подпространства сигнала размерности 4.

peig(s,4,512,fs,'half')

Советы

В процессе оценки псевдоспектра peig вычисляет шумовые и подпространства сигнала из предполагаемых собственных векторов _vj и собственные значения _λj корреляционной матрицы сигнала. Самое маленькое из этих собственных значений используется в сочетании с пороговым параметром p(2), чтобы влиять на размерность шумового подпространства в некоторых случаях.

Длина n собственных векторов, вычисленных peig, является суммой размерностей и шумовых подпространств сигнала. Эта длина собственного вектора зависит от вашего входа (данные сигнала или корреляционная матрица) и синтаксис, который вы используете.

Следующая таблица обобщает зависимость длины собственного вектора на входном параметре.

Длина собственного вектора В зависимости от входных данных и синтаксиса

Форма Входных данных x	Комментарии к синтаксису	Длина n Собственных векторов
Строка или вектор-столбец	`nwin` задан как скалярное целое число.	`nwin`
Строка или вектор-столбец	`nwin` задан как вектор.	`length(nwin)`
Строка или вектор-столбец	`nwin` не задан.	2 × `p(1)`
l-by-m матрица	Если `nwin` задан как скаляр, он не используется. Если `nwin` задан как вектор, `length(nwin)` должен равняться m.	m
m-by-m неотрицательная определенная матрица	`'corr'` задан, и `nwin` не используется.	m

Необходимо задать nwin > p(1) или length(nwin) > p(1), если вы хотите, чтобы p(2) > 1 имел какой-либо эффект.

Алгоритмы

Метод собственного вектора оценивает псевдоспектр от сигнала или корреляционной матрицы с помощью взвешенной версии алгоритма MUSIC, выведенного от eigenspace [1] [2] метода анализа Шмидта. Алгоритм выполняет eigenspace анализ корреляционной матрицы сигнала в порядке оценить содержимое частоты сигнала. Собственные значения и собственные вектора корреляционной матрицы сигнала оцениваются с помощью svd, если вы не предоставляете корреляционную матрицу. Этот алгоритм особенно подходит для сигналов, которые являются суммой синусоид с аддитивным белым Гауссовым шумом.

Метод собственного вектора производит оценку псевдоспектра, данную

$P_{e v} (f) = \frac{1}{\sum_{k = p + 1}^{N} | v_{k}^{H} e (f) |^{2} / λ_{k}}$

где N является размерностью собственных векторов, и _vkявляется k th собственный вектор корреляционной матрицы входного сигнала. Целочисленный p является размерностью подпространства сигнала, таким образом, собственные вектора _vk, используемый в сумме, соответствуют самым маленьким собственным значениям _λk корреляционной матрицы. Собственные вектора использовали, охватывают шумовое подпространство. Векторный e (f) состоит из комплексных экспоненциалов, таким образом, скалярное произведение _vkH e (f) составляет преобразование Фурье. Это используется для вычисления псевдоспектра. БПФ вычисляется для каждого _vk, и затем значения в квадрате суммируются и масштабируются.

Ссылки

[1] Марпл, С. Лоуренс. Цифровой Спектральный анализ. Englewood Cliffs, NJ: Prentice Hall, 1987, стр 373–378.

[2] Шмидт, R. O. “Несколько Эмиттерное Местоположение и Оценка Параметра Сигнала”. IEEE^® Transactions на Антеннах и Распространении. Издание AP-34, март 1986, стр 276–280.

[3] Stoica, Петр и Рэндольф Л. Моисей. Спектральный анализ сигналов. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2005.
