Создайте анимацию движущегося круга и возвратите определенные кадры анимации.

Во-первых, создайте две символьных переменные, t и x. Переменная t задает параметр времени анимации. Используйте t, чтобы установить центр круга в (t,1) и x параметризовать периметр круга в области значений [-pi pi]. Создайте круговой объект Animation с помощью fanimator. Установите ось X и ось Y быть равной длиной.

syms t x
fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal

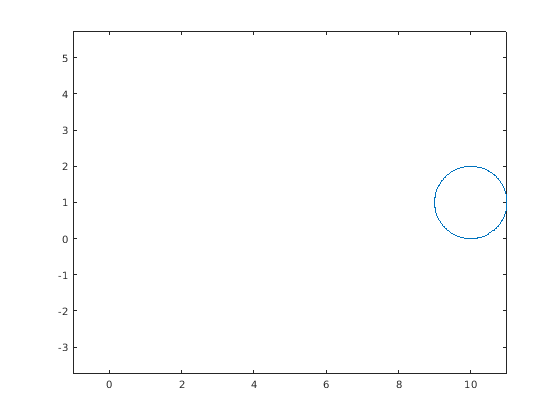

По умолчанию fanimator генерирует объект Animation с 10 кадрами в единицу времени в области значений t от 0 до 10. Объект Animation по умолчанию содержит в общей сложности 101 кадр. Используйте команду playAnimation, чтобы проигрывать анимацию.

Затем, возвратите массив структур кадров от объекта Animation при помощи animationToFrame.

frames = animationToFrame

frames = 1x101 struct array with fields:
    cdata
    colormap

Структура frames содержит два поля. Поле cdata хранит данные изображения как массив значений uint8.

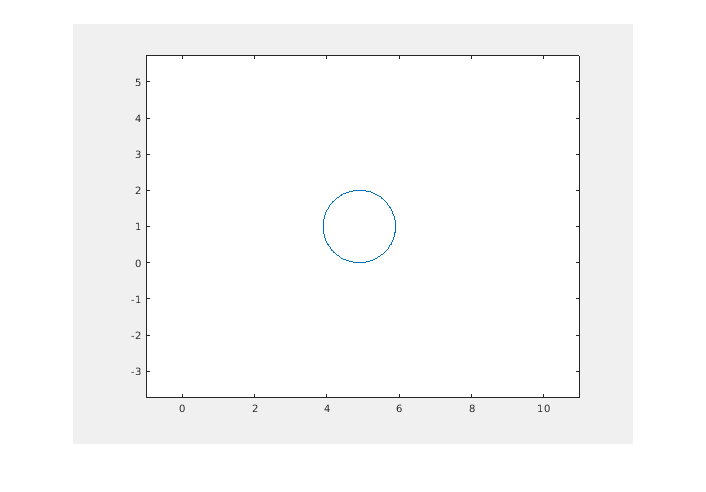

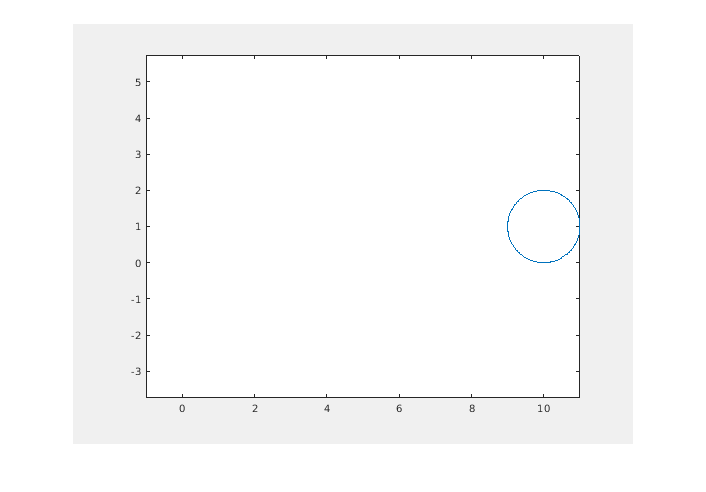

Восстановите кадры анимации при помощи функции imshow. Например, отобразите 50-й кадр и последний кадр анимации.

imshow(frames(50).cdata)

imshow(frames(101).cdata)

Создайте движущийся круговой объект Animation и объект Animation таймера. Возвратите сгенерированные кадры анимации в обратном порядке.

Во-первых, создайте две символьных переменные, t и x. Переменная t задает параметр времени анимации. Создайте окно рисунка для анимации.

syms t x
fig1 = figure;

Создайте круговой объект Animation с помощью fanimator. Используйте t, чтобы установить центр круга в (t,1) и x параметризовать периметр круга в области значений [-pi pi]. Установите ось X и ось Y быть равной длиной.

fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal

Затем, используйте функцию text, чтобы добавить часть текста, чтобы считать прошедшее время. Используйте num2str, чтобы преобразовать параметр времени в строку.

hold on
fanimator(@(t) text(8,3,"Timer: "+num2str(t,2)))
hold off

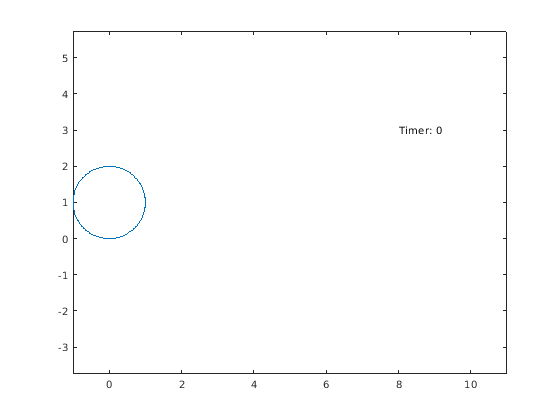

По умолчанию fanimator создает кадры движения остановки с 10 кадрами в единицу времени в области значений t от 0 до 10. Объект Animation по умолчанию содержит в общей сложности 101 кадр. Используйте команду playAnimation, чтобы проигрывать анимацию.

Затем, возвратите массив структур кадров от анимации в фигуре fig при помощи animationToFrame. Возвратите кадры анимации в обратном порядке путем установки опции 'Backwards' на true. Установите частоту кадров в единицу времени к 2 возвращать в общей сложности 21 кадр.

frames = animationToFrame(fig1,'Backwards',true,'FrameRate',2)

frames = 1x21 struct array with fields:
    cdata
    colormap

Структура frames содержит два поля. Поле cdata хранит данные изображения как массив значений uint8.

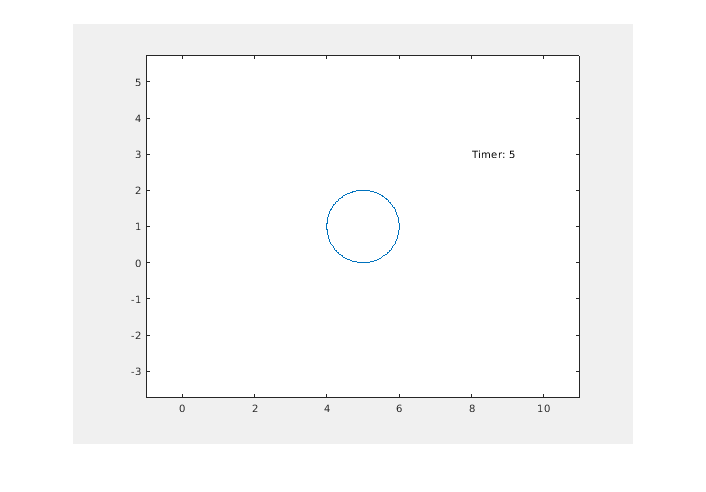

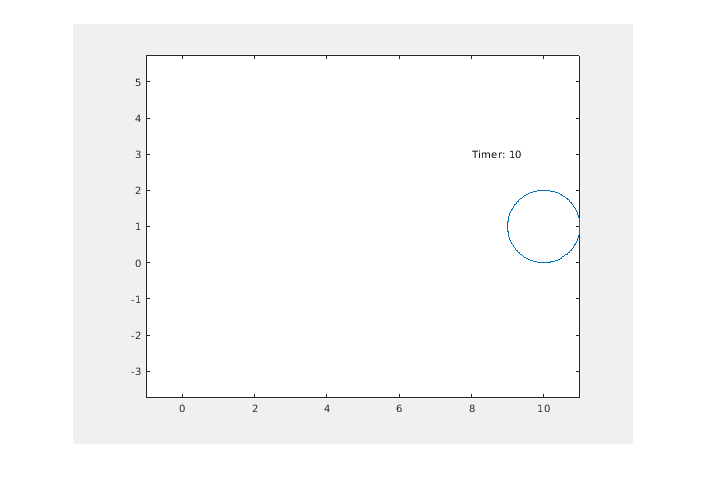

Восстановите кадры анимации при помощи функции imshow. Например, отобразите первый кадр и 11-й кадр анимации в новом окне рисунка.

fig2 = figure;
imshow(frames(1).cdata)

imshow(frames(11).cdata)
