Анимируйте точку и круг, которые проходят прямая линия.

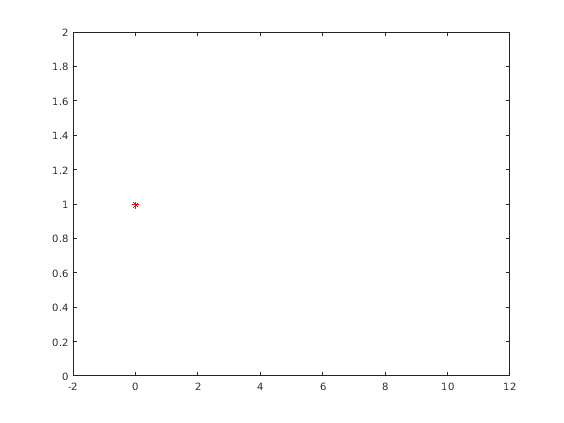

Во-первых, создайте функцию, чтобы построить точку в (t,1). Переменная t задает параметр времени анимации.

f = @(t) plot(t,1,'r*');

Создайте объект Animation движения остановки, заданный f.

fanimator(f)

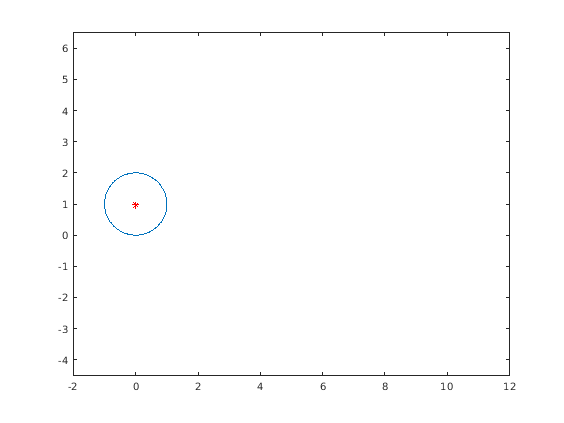

Затем, создайте указатель на функцию при помощи fplot, чтобы построить модульный круг. Круг является функцией двух переменных.

Создайте две символьных переменные t и x. Используйте t, чтобы установить центр круга в (t,1) и x параметризовать периметр круга в области значений [-pi pi]. Добавьте круговой объект Animation в существующий график. Установите ось X и ось Y быть равной длиной.

syms t x
hold on
fanimator(@fplot,cos(x)+t,sin(x)+1,[-pi pi])
axis equal
hold off

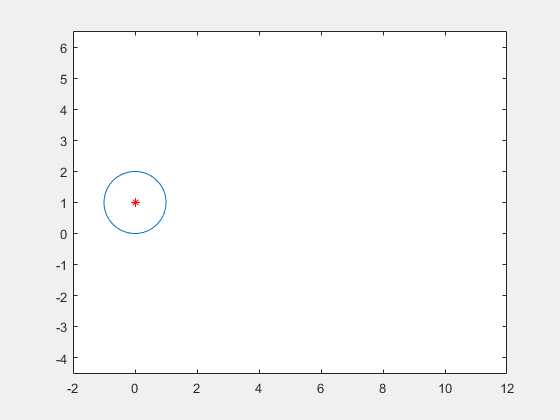

Введите команду playAnimation, чтобы проигрывать анимацию. По умолчанию fanimator создает объект Animation, генерируя 10 кадров в единицу времени в области значений t от 0 до 10.

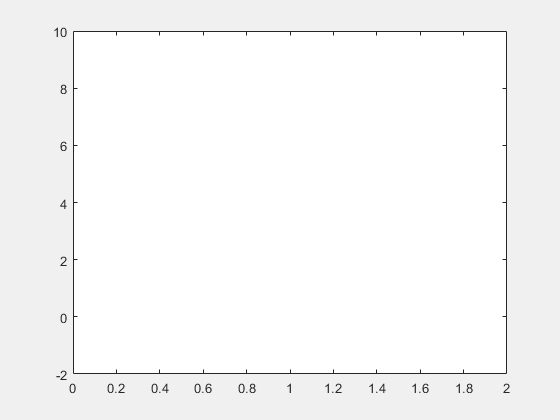

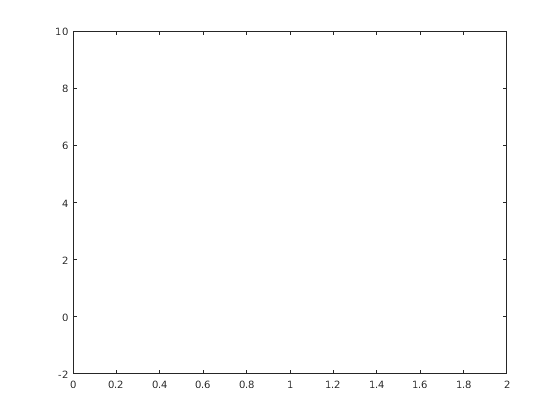

Создайте две символьных переменные, y и t. Постройте график с координатами y в интервале [0 t] при помощи fplot. Используйте функцию fanimator, чтобы создать объект линейной анимации. fanimator изменяет строку вертикальная длина путем увеличения значения t от 0 до 10.

syms y t
fanimator(@fplot,1,y,[0 t])

Введите команду playAnimation, чтобы проигрывать анимацию.

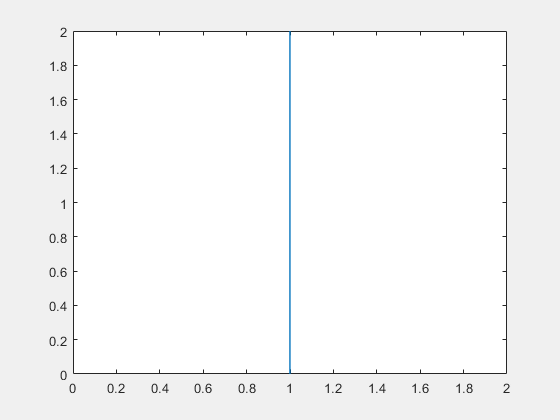

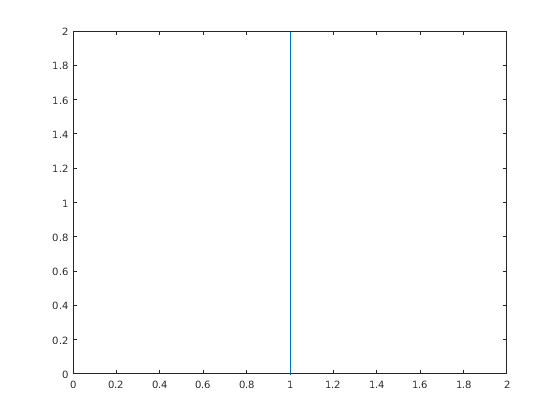

Теперь постройте график с координатами y в интервале [0 2] при помощи fplot. Установите значение свойства 'LineWidth' на t+1. Используйте функцию fanimator, чтобы создать объект линейной анимации. fanimator изменяет ширину линии путем увеличения значения t от 0 до 10.

fanimator(@fplot,1,y,[0 2],'LineWidth',t+1)

Введите команду playAnimation, чтобы проигрывать анимацию.

Во-первых, создайте функцию, которая строит модульный круг, и сохраните его в файле с именем circ.m. Функция использует fplot, чтобы построить модульный круг, сосредоточенный в (t,1) и локальной символьной переменной x, чтобы параметризовать периметр круга.

function C = circ(t)
    x = sym('x');
    C = fplot(cos(x)+t,sin(x)+1,[0 2*pi],'Color','red');
end

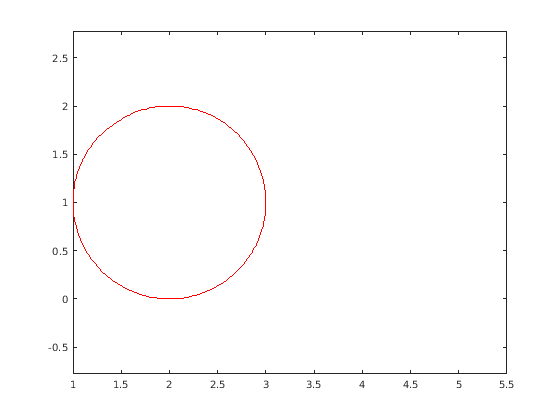

Используйте fanimator, чтобы создать модульный объект Animation круга. Установите область значений анимации параметра времени к [2 4.5] и частоте кадров в единицу времени к 4. Установите ось X и ось Y быть равной длиной.

fanimator(@circ,'AnimationRange',[2 4.5],'FrameRate',4)
axis equal

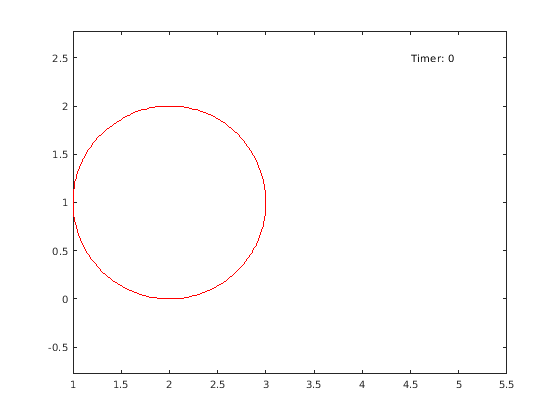

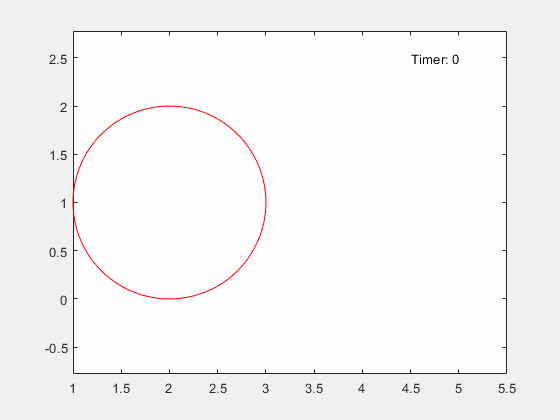

Затем, добавьте объект Animation таймера. Создайте часть текста, чтобы считать прошедшее время при помощи функции text. Используйте num2str, чтобы преобразовать параметр времени в строку. Установите область значений анимации таймера к [0 4.5].

hold on
fanimator(@(t) text(4.5,2.5,"Timer: "+num2str(t,2)),'AnimationRange',[0 4.5])
hold off

Введите команду playAnimation, чтобы проигрывать анимацию. Таймер считает прошедшее время от 0 до 4,5 секунд. Движущийся круг запускается в 2 секунды и остановки в 4,5 секунды.

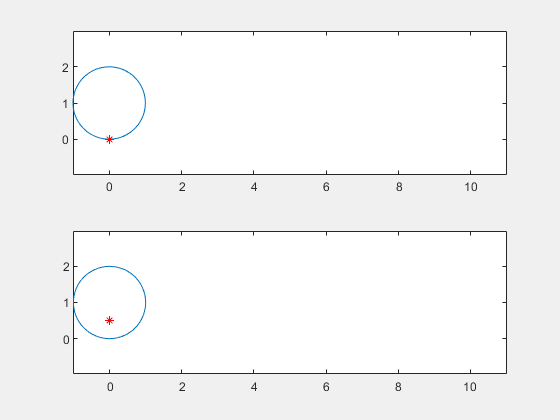

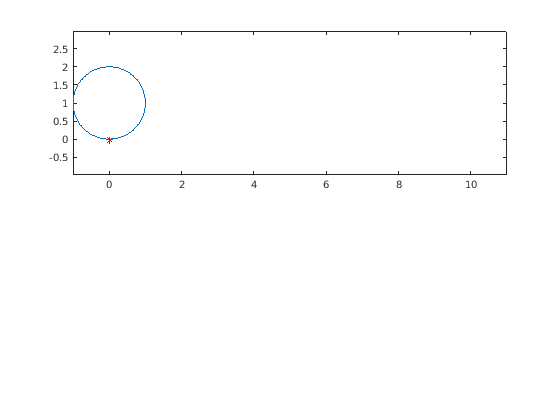

Во-первых, создайте две символьных переменные x и t. Создайте фигуру с двумя подграфиками и возвратите первый объект осей как ax1. Создайте движущийся круговой объект Animation в ax1 и добавьте фиксированную точку на оправе круга. Установите ось X и ось Y быть равной длиной.

syms x t
ax1 = subplot(2,1,1);
fanimator(ax1, @fplot, cos(x)+t, sin(x)+1, [-pi pi])
axis equal
hold on
fanimator(ax1, @(t) plot(t-sin(t), 1-cos(t), 'r*'))

Чтобы проследить циклоиду, используйте переменную времени в интервале графического вывода. Графики функций fplot кривая в интервале [0 t]. Создайте циклоидный объект Animation. По умолчанию fanimator создает кадры движения остановки в области значений t от 0 до 10 секунд. fanimator строит первый кадр в t, равном 0.

fanimator(ax1, @fplot, x-sin(x), 1-cos(x), [0 t], 'k')
hold off

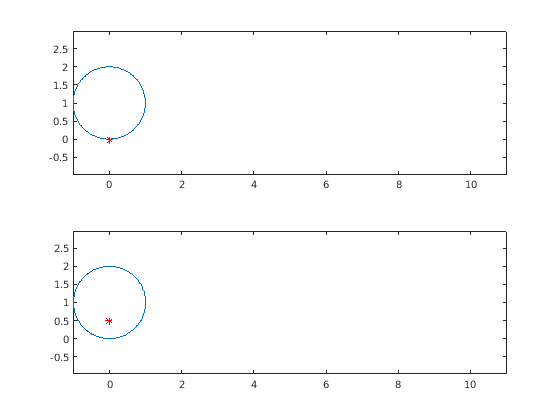

Затем, создайте другую циклоиду на втором объекте осей ax2. Проследите кривую, созданную фиксированной точкой на расстоянии 1/2 от центра круга. Установите ось X и ось Y быть равной длиной.

ax2 = subplot(2,1,2);
fanimator(ax2, @fplot, cos(x)+t, sin(x)+1, [-pi pi])
axis equal
hold on
fanimator(ax2, @(t) plot(t-sin(t)/2, 1-cos(t)/2, 'r*'))
fanimator(ax2, @fplot, x-sin(x)/2, 1-cos(x)/2, [0 t], 'k')
hold off

Введите команду playAnimation, чтобы проигрывать анимацию.

Создайте фигуру пользовательского интерфейса. Задайте оси пользовательского интерфейса фигуры.

fig = uifigure;
ax = uiaxes(fig);

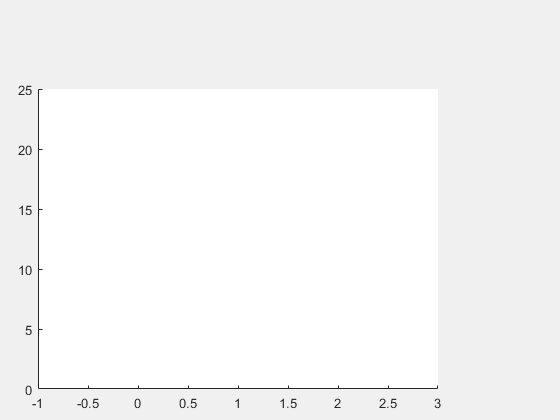

Добавьте объект Animation в оси пользовательского интерфейса с помощью fanimator. Создайте две символьных переменные, x и t. Постройте кривую, которая растет экспоненциально как функция времени t в интервале [0 3].

syms x t;
fanimator(ax,@fplot,exp(x),[0 t],'r','AnimationRange',[0 3])

Проигрывайте анимацию в фигуре пользовательского интерфейса fig путем ввода команды playAnimation(fig). Также можно также использовать команду playAnimation(ax.Parent).
