quadCustom

Создайте Яги-Uda пользовательская антенна массивов

расширьте все на странице

Описание

quadCustom объект создает Яги-Uda пользовательский массив вдоль оси Z.

Создание

Синтаксис

ant = quadCustom
ant = quadCustom(Name,Value)

Описание

пример

ant = quadCustom создает Яги-Uda полудлины волны пользовательская антенна массивов вдоль оси Z. Антенна по умолчанию взволнована с помощью диполя и состоит из трех директоров и одного отражателя. Размерности по умолчанию выбраны для рабочей частоты 2,4 ГГц.

ant = quadCustom(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = quadCustom('Exciter',dipoleFolded) создает Яги-Uda пользовательская антенна массивов со свернутой дипольной антенной как возбудитель.

Выходные аргументы

развернуть все

Яги-Uda пользовательская антенна массивов, возвращенная как quadCustom объект.

Свойства

развернуть все

Тип антенны используется в качестве возбудителя, заданного как dipoleFolded, biquad, dipole, или loopCircular объект антенны. Этот quadCustom поддерживает один возбудитель.

Пример: 'Exciter',dipoleFolded

Пример: ant.Exciter = dipoleFolded

Тип антенны или форма антенны, используемая в качестве элементов директора, указанных как массив ячеек, состоящий из одного или нескольких следующих антенн: dipole, dipoleVee, biquad, loopRectangular, loopCircular, antenna.Polygon, antenna.Circle, или antenna.Rectangle. Можно использовать один или несколько элементов антенны как директора.

Пример: d = dipoleVee; ant = quadCustom('Director',{d d d d}). Яги-Uda пользовательская антенна массивов использует V-диполь в качестве его директоров.

Пример: d = dipoleVee; ant = quadCustom; ant.Director= {d d d d} . Яги-Uda пользовательская антенна массивов использует V-диполь в качестве его директоров.

Разрядка между элементами директора, указанными как скаляр с действительным знаком в метрах или векторе с каждым модулем элемента в метрах. Можно задать скалярное значение для равного интервала между элементами и векторным значением для неравного интервала между элементами. Если вы используете вектор, первое значение является расстоянием между возбудителем и первым элементом директора.

Пример: 'DirectorSpacing',[0.234 0.324]

Пример: ant.DirectorSpacing = [0.234 0.324]

Типы данных: double

Тип антенны используется в качестве элементов отражателя, указанных как массив ячеек. Можно использовать один или несколько элементов антенны как отражатели.

Пример: d = dipoleVee;ant = quadCustom('Reflector',{d d d d}) Яги-Uda пользовательская антенна массивов использует диполь V-в качестве его отражателей.

Пример: d = dipoleVee;ant = quadCustom;ant.Reflector={d d d d} Яги-Uda пользовательская антенна массивов использует диполь V-в качестве его отражателей.

Разрядка между элементами отражателя, указанными как скаляр с действительным знаком в метрах или векторе с каждым модулем элемента в метрах. Можно задать скалярное значение для равного интервала между элементами или векторным значением для неравного интервала между элементами. Если вы используете вектор, первое значение является расстоянием между возбудителем и первым элементом отражателя.

Пример: 'ReflectorSpacing',[0.234 0.324]

Пример: ant.ReflectorSpacing = [0.234 0.324]

Типы данных: double

Продолжительность бума, заданного как скаляр с действительным знаком в метрах.

Пример: 'BoomLength',0.234

Пример: ant.BoomLength = 0.234

Типы данных: double

Ширина бума, заданного как скаляр с действительным знаком в метрах.

Пример: 'BoomWidth',0.00324

Пример: ant.BoomWidth = 0.00324

Типы данных: double

Расстояние со знаком от центра элементов антенны, указанных как трехэлементный вектор с каждым модулем элемента в метрах.

Пример: 'BoomOffset',[0 0.0060 0.0350]

Пример: ant.BoomOffset = [0 0.0060 0.0350]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите пользовательскую антенну Яги-Uda массивов.

ant = quadCustom
ant =
  quadCustom with properties:

             Exciter: [1x1 dipole]
            Director: {[1x1 dipole]  [1x1 dipole]  [1x1 dipole]}
     DirectorSpacing: 0.0423
           Reflector: {[1x1 dipole]}
    ReflectorSpacing: 0.0308
          BoomLength: 0.1800
           BoomWidth: 0.0020
          BoomOffset: [0 0.0050 0.0450]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

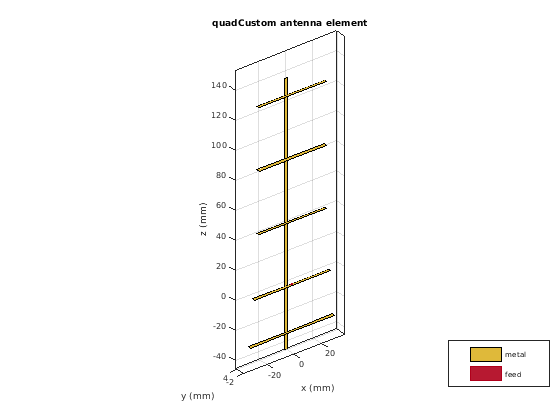

show(ant)

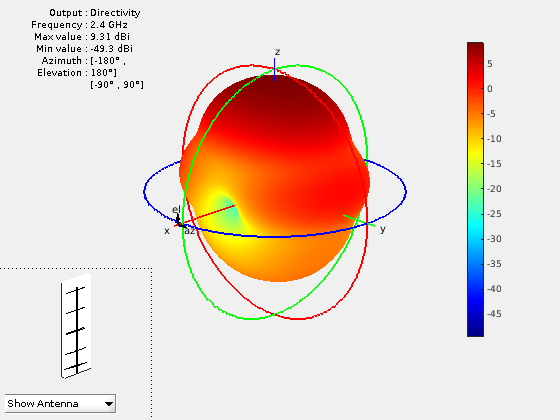

Постройте диаграмму направленности антенны на уровне 2,4 ГГц.

pattern(ant,2.4e9)

Скрипт Open Live Script

Создайте значение по умолчанию quadCustom, измените количество директоров к семь и просмотрите структуру.

 ant = design(dipole,2.4e9);
 ant.Tilt = 90
ant =
  dipole with properties:

        Length: 0.0587
         Width: 0.0012
    FeedOffset: 0
          Tilt: 90
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


 ant.TiltAxis = [0 1 0]
ant =
  dipole with properties:

        Length: 0.0587
         Width: 0.0012
    FeedOffset: 0
          Tilt: 90
      TiltAxis: [0 1 0]
          Load: [1x1 lumpedElement]


 quad_ant = quadCustom('Director',{ant,ant,ant,ant,ant,ant,ant})
quad_ant =
  quadCustom with properties:

             Exciter: [1x1 dipole]
            Director: {1x7 cell}
     DirectorSpacing: 0.0423
           Reflector: {[1x1 dipole]}
    ReflectorSpacing: 0.0308
          BoomLength: 0.1800
           BoomWidth: 0.0020
          BoomOffset: [0 0.0050 0.0450]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


 show(quad_ant)

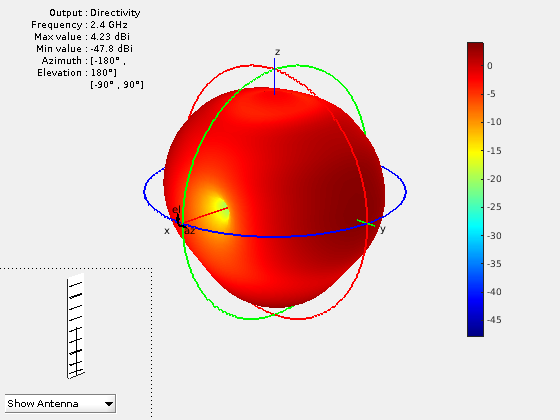

Постройте диаграмму направленности антенны на частоте 2,4 ГГц.

pattern(quad_ant,2.4e9)

Ссылки

[1] Bankey, Vinay и Н.Энвеш Кумар. "Проект антенны Яги-Uda с улучшением усиления и пропускной способности для Wi-Fi и приложений Wi-Max". Международный журнал антенн. Vol.2, номер 1, 2017

Смотрите также

Темы

Введенный в R2019b
