Что такое прозрачность?

Прозрачность графического объекта определяет степень, до которой вы видите через нее. Добавьте прозрачность в графические объекты, чтобы настроить вид ваших графиков или показать детали об объекте, которые в противном случае скрыты. Эта таблица показывает различие между непрозрачной и полупрозрачной поверхностью.

Графические объекты та Прозрачность Поддержки

Управляйте прозрачностью объекта с помощью alpha функционируйте или путем установки свойств объекта, связанного с прозрачностью. Некоторая поддержка графических объектов с помощью различного значения прозрачности в поверхностях по сравнению с ребрами объекта.

Эта таблица приводит объекты, которые поддерживают прозрачность и соответствующие свойства. Установите свойства на скалярное значение в области значений [0,1]. Значение 0 абсолютно прозрачных средних значений, значение 1 абсолютно непрозрачного среднего значения, и значения между 0 и 1 являются полупрозрачными.

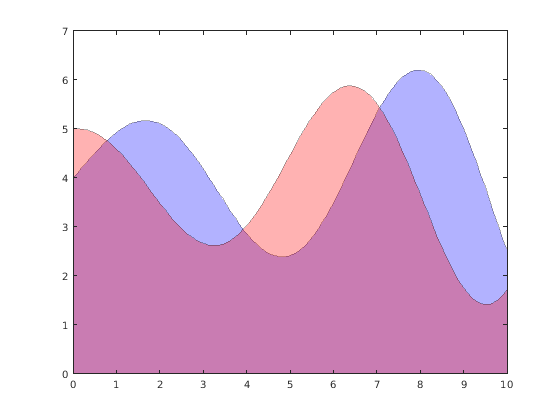

Создание диаграммы областей с прозрачностью

Объедините две полупрозрачных диаграммы областей путем установки FaceAlpha и EdgeAlpha свойства для каждого объекта области.

x = linspace(0,10);
y1 = 4 + sin(x).*exp(0.1*x);
area(x,y1,'FaceColor','b','FaceAlpha',.3,'EdgeAlpha',.3)

y2 = 4 + cos(x).*exp(0.1*x);
hold on
area(x,y2,'FaceColor','r','FaceAlpha',.3,'EdgeAlpha',.3)
hold off

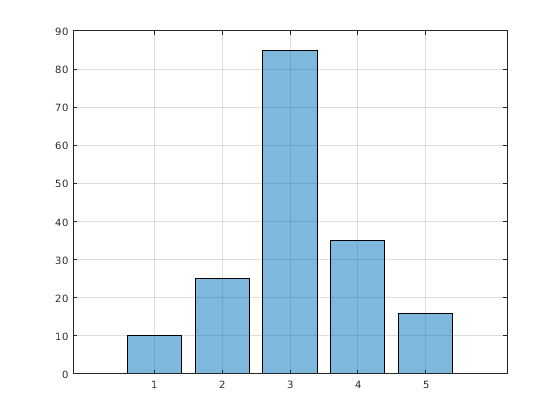

Создание столбиковой диаграммы с прозрачностью

Создайте полупрозрачную столбчатую диаграмму путем установки FaceAlpha свойство ряда панели возражает против значения между 0 и 1. Отобразите линии сетки.

month = 1:5;
sales = [10 25 85 35 16];
bar(month,sales,'FaceAlpha',.5)
grid on

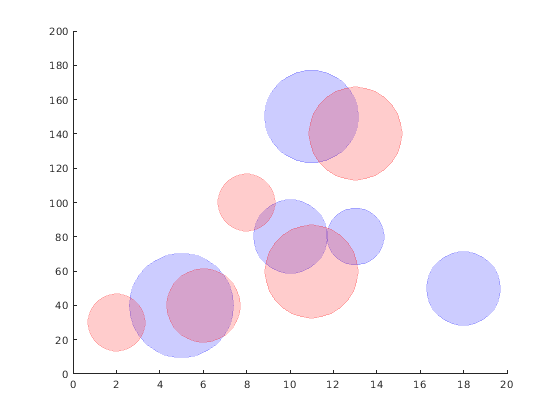

Создание диаграммы поля точек с прозрачностью

Создайте график рассеивания с помощью синих, полупрозрачных маркеров. Затем добавьте второй график рассеивания с помощью красных, полупрозрачных маркеров. Задайте цвет маркера путем установки MarkerFaceColor и MarkerEdgeColor свойства поля точек серийного объекта. Задайте прозрачность путем установки MarkerFaceAlpha и MarkerEdgeAlpha свойства к скалярному значению между 0 и 1.

x = [5 10 11 13 18];
y1 = [40 80 150 80 50];
a1 = 100*[100 50 80 30 50];
scatter(x,y1,a1,'MarkerFaceColor','b','MarkerEdgeColor','b',...
    'MarkerFaceAlpha',.2,'MarkerEdgeAlpha',.2)
axis([0 20 0 200])

x = [2 6 8 11 13];
y2 = [30 40 100 60 140];
a2 = 100*[30 50 30 80 80];
hold on
scatter(x,y2,a2,'MarkerFaceColor','r','MarkerEdgeColor','r',...
    'MarkerFaceAlpha',.2,'MarkerEdgeAlpha',.2)
hold off

Изменение прозрачности с помощью альфа-данных

Исправьте, появитесь, и объекты изображения имеют несколько дополнительных свойств для варьирования прозрачности через объект.

Используйте AlphaDataMapping свойство управлять, как объекты интерпретируют альфа-значения данных. Дополнительную информацию см. в описаниях свойства.

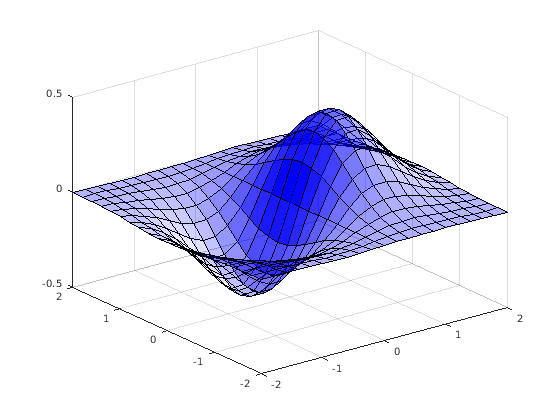

Изменение прозрачности графика поверхности

Создайте поверхность и варьируйтесь прозрачность на основе градиента z данные. Используйте плоскую прозрачность через каждую поверхностную поверхность путем установки FaceAlpha к 'flat'. Выберите поверхностный цвет к синему, чтобы показать, как прозрачность варьируется.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2-y.^2);
a = gradient(z);

surf(x,y,z,'AlphaData',a,...
    'FaceAlpha','flat',...
    'FaceColor','blue')

Отличайтесь прозрачность объекта Patch

Постройте график с помощью patch функция. Установите последнюю запись y к NaN так, чтобы patch создает линию вместо закрытого многоугольника.

Задайте одно значение прозрачности на вершину путем установки FaceVertexAlphaData свойство к вектор-столбцу. Интерпретируйте значения как значения прозрачности (0, невидимо, 1 непрозрачно) путем установки AlphaDataMapping свойство к 'none'. Интерполируйте прозрачность между вершинами путем установки EdgeAlpha свойство к 'interp'.

x = linspace(1,10,10);
y = sin(x);
y(end) = NaN;

figure
alpha_values = linspace(0,1,10)';
patch(x,y,'red','EdgeColor','red',...
    'FaceVertexAlphaData',alpha_values,'AlphaDataMapping','none',...
    'EdgeAlpha','interp')
