poseGraph
Создайте 2D график положения
Описание
poseGraph информация об объектно-ориентированной памяти для 2D представления графика положения. График положения содержит nodes соединенный edges, с ограничениями ребра, которые задают относительное положение между узлами и неопределенностью на том измерении. optimizePoseGraph функция изменяет узлы, чтобы составлять неопределенность и улучшить полный график.
Для 3-D графиков положения смотрите poseGraph.
Чтобы создать график положения итеративно, используйте addRelativePose добавить узел и соединить его с существующим узлом с заданными ограничениями ребра. Задайте неопределенность в измерении с помощью информационной матрицы. Добавление ребра между двумя существующими узлами создает закрытие цикла в графике.
lidarSLAM (основанная на лидаре одновременная локализация и сопоставляющий), создается вокруг оптимизации 2D графика положения.
Создание
Описание
poseGraph = poseGraph создает 2D объект диаграмм положения. Добавьте положения с помощью addRelativePose создать график положения итеративно.
poseGraph = poseGraph('MaxNumEdges',maxEdges,'MaxNumNodes',maxNodes) задает верхнюю границу на количестве ребер и узлов, позволенных в графике положения при генерации кода. Этот предел только требуется при генерации кода.
Свойства
Функции объекта
addRelativePose | Добавьте относительное положение, чтобы изложить график |
edges | Ребра в графике положения |
edgeConstraints | Ограничения ребра в графике положения |
findEdgeID | Найдите ID ребра ребра |
nodes | Положения узлов в графике положения |
optimizePoseGraph | Оптимизируйте узлы в графике положения |
removeEdges | Удалите ребра закрытия цикла из графика |
show | Постройте график положения |
Примеры
Оптимизируйте 2D график положения
Оптимизируйте график положения на основе ограничений ребра и узлов. График положения, используемый в этом примере, от научно-исследовательской лаборатории Intel Набор данных и был сгенерирован от собирающейся одометрии колеса и лазерной информации о датчике средства поиска области значений во внутренней лаборатории.
Загрузите набор данных Intel, который содержит 2D график положения. Смотрите poseGraph возразите, чтобы просмотреть количество закрытий цикла и узлов.
load intel-2d-posegraph.mat pg disp(pg)
poseGraph with properties:
NumNodes: 1228
NumEdges: 1483
NumLoopClosureEdges: 256
LoopClosureEdgeIDs: [1x256 double]

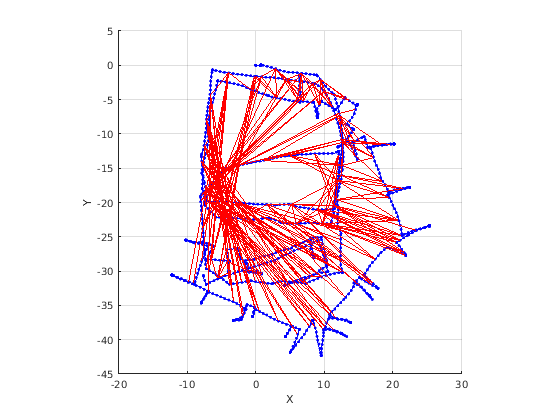

Постройте график положения с идентификаторами прочь. Красные линии указывают на закрытия цикла, идентифицированные в наборе данных.
title('Original Pose Graph') show(pg,'IDs','off');

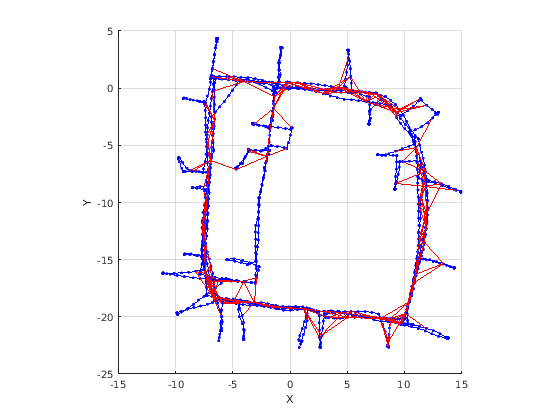

Оптимизируйте график положения. Узлы настроены на основе ограничений ребра и закрытий цикла. Постройте оптимизированный график положения, чтобы видеть корректировку узлов с закрытиями цикла.
updatedPG = optimizePoseGraph(pg); figure title('Updated Pose Graph') show(updatedPG,'IDs','off');
Ссылки
[1] Гризетти, G., Р. Каммерл, К. Стэкнисс и В. Бергард. "Пример на Основанном на графике SLAM". IEEE Интеллектуальный Системный Журнал Транспортировки. Издание 2, № 4, 2010, стр 31–43. doi:10.1109/mits.2010.939925.
