plotResiduals

Постройте остаточные значения модели линейной регрессии

свернуть все на странице

Синтаксис

plotResiduals(mdl)
plotResiduals(mdl,plottype)
plotResiduals(mdl,plottype,Name,Value)
h = plotResiduals(___)

Описание

пример

plotResiduals(mdl) создает график гистограммы модели линейной регрессии (mdl) остаточные значения.

пример

plotResiduals(mdl,plottype) указывает, что остаточный график вводит plottype.

plotResiduals(mdl,plottype,Name,Value) задает дополнительные опции с помощью одного или нескольких аргументов пары "имя-значение". Например, можно задать остаточный тип и графические свойства остаточных точек данных.

h = plotResiduals(___) возвращает графические объекты для линий и закрашенной фигуры в графике с помощью любой из комбинаций входных аргументов в предыдущих синтаксисах. Используйте h изменить свойства определенной линии или закрашенной фигуры после того, как вы создаете график. Для списка свойств смотрите Line Properties и Свойства исправления.

Примеры

свернуть все

Скрипт Open Live Script

Постройте гистограмму остаточных значений подбиравшей модели линейной регрессии.

Загрузите carsmall набор данных и подбирает модель линейной регрессии пробега как функция модельного года, веса, и вес придал квадратную форму.

load carsmall
tbl = table(MPG,Weight);
tbl.Year = categorical(Model_Year);
mdl = fitlm(tbl,'MPG ~ Year + Weight^2');

Создайте гистограмму необработанных остаточных значений с помощью масштабирования функции плотности вероятности.

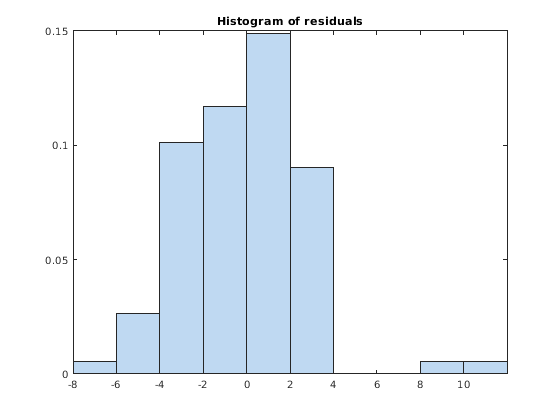

plotResiduals(mdl)

Областью каждой панели является относительное количество наблюдений. Сумма баров равна 1.

Скрипт Open Live Script

Создайте график нормального распределения остаточных значений подбиравшей модели линейной регрессии.

Загрузите carsmall набор данных и подбирает модель линейной регрессии пробега как функция модельного года, веса, и вес придал квадратную форму.

load carsmall
X = [Weight,Model_Year];
mdl = fitlm(X,MPG,...
    'y ~ x2 + x1^2','Categorical',2);

Создайте график нормального распределения остаточных значений подобранной модели.

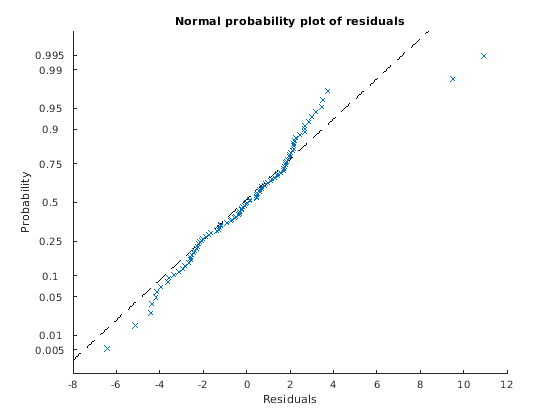

plotResiduals(mdl,'probability')

Входные параметры

свернуть все

Модель линейной регрессии, заданная как LinearModel объект, созданный с помощью fitlm или stepwiselm.

Постройте тип, заданный как одно из значений в этой таблице:

ЗначениеОписание
'caseorder'Остаточные значения по сравнению с порядком случая (номер строки)
'fitted'Остаточные значения по сравнению с подходящими значениями
'histogram'Гистограмма остаточных значений с помощью масштабирования функции плотности вероятности. Областью каждой панели является относительное количество наблюдений. Сумма баров равна 1.
'lagged'Остаточные значения по сравнению с изолированными остаточными значениями (r (t) по сравнению с r (t – 1))
'probability'График нормального распределения остаточных значений. Для получения дополнительной информации смотрите probplot.
'symmetry'График симметрии остаточных значений вокруг их медианы (остаточные значения в верхнем хвосте – медиане по сравнению с медианой – остаточные значения в более низком хвосте). Этот график включает точечную ссылочную линию y = x, чтобы исследовать симметрию остаточных значений.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color','blue','Marker','o'

Примечание

Графические свойства, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Line Properties для линий и Свойства исправления для гистограммы. Заданные свойства применяются к внешнему виду остаточных точек данных или внешнему виду гистограммы.

Тип невязки используется в графике, заданном как разделенная запятой пара, состоящая из 'ResidualType' и одно из этих значений:

ЗначениеОписание
'raw'Наблюдаемый минус подходящие значения
'pearson'Необработанные остаточные значения, разделенные полностью среднеквадратическая ошибка (RMSE)
'standardized'Необработанные остаточные значения разделены на их предполагаемое стандартное отклонение
'studentized'Необработанные остаточные значения, разделенные на независимого политика (удаляют 1), оценка их стандартного отклонения

Residuals свойство mdl содержит остаточные значения, используемые plotResiduals создать графики.

Для получения дополнительной информации смотрите Остаточные значения.

Цвет линии, заданный как разделенная запятой пара, состоящая из 'Color' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название для одного из параметров цвета перечислены в следующей таблице.

'Color' аргумент пары "имя-значение" также определяет цвет контура маркера и цвет заливки маркера если 'MarkerEdgeColor' 'auto' (значение по умолчанию) и 'MarkerFaceColor' 'auto'.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'Color','blue'

Ширина линии, заданная как разделенная запятой пара, состоящая из 'LineWidth' и положительное значение в точках. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Пример: 'LineWidth',0.75

Символ маркера, заданный как разделенная запятой пара, состоящая из 'Marker' и одно из значений в этой таблице.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' или 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Пример: 'Marker','+'

Цвет контура маркера, заданный как разделенная запятой пара, состоящая из 'MarkerEdgeColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название для одного из параметров цвета перечислены в Color аргумент пары "имя-значение".

Значение по умолчанию 'auto' использует тот же цвет, заданный при помощи 'Color'.

Пример: 'MarkerEdgeColor','blue'

Цвет заливки маркера, заданный как разделенная запятой пара, состоящая из 'MarkerFaceColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название для одного из параметров цвета перечислены в Color аргумент пары "имя-значение".

'auto' значение использует тот же цвет, заданный при помощи 'Color'.

Пример: 'MarkerFaceColor','blue'

Размер маркера, заданный как разделенная запятой пара, состоящая из 'MarkerSize' и положительное значение в точках.

Пример: 'MarkerSize',2

Выходные аргументы

свернуть все

Графические объекты, соответствующие линиям или закрашенной фигуре в графике, возвращенном как графический массив. Используйте запись через точку, чтобы запросить и установить свойства графических объектов. Для получения дополнительной информации смотрите Line Properties и Свойства исправления.

Можно использовать аргументы пары "имя-значение", чтобы задать внешний вид остаточных точек данных или внешний вид гистограммы, соответствуя первому графическому объекту h(1).

Советы

  • Data Cursor отображает значения выбранной точки графика во всплывающей подсказке (маленькое текстовое поле, расположенное рядом с точкой данных). Всплывающая подсказка включает x - ось и y - значения оси для выбранной точки, наряду с именем наблюдения или номером.

Альтернативная функциональность

  • LinearModel объект обеспечивает несколько функций построения графика.

    • При создании модели используйте plotAdded изучать эффект добавления или удаления переменного предиктора.

    • При проверке модели используйте plotDiagnostics найти сомнительные данные и изучить эффект каждого наблюдения. Кроме того, используйте plotResiduals анализировать остаточные значения модели.

    • После подбирания модели используйте plotAdjustedResponse, plotPartialDependence, и plotEffects изучать эффект конкретного предиктора. Используйте plotInteraction изучать эффект взаимодействия между двумя предикторами. Кроме того, используйте plotSlice построить срезы через поверхность прогноза.
