showExtrinsics

Визуализируйте внешние параметры камеры

свернуть все на странице

Синтаксис

showExtrinsics(cameraParams)
showExtrinsics(cameraParams,view)
showExtrinsics(___,Name,Value)
ax = showExtrinsics(___)

Описание

пример

showExtrinsics(cameraParams) представляет 3-D визуализацию внешних параметров одной калиброванной камеры или калиброванной стереопары. Графики функций 3-D представление калибровочных шаблонов относительно камеры. cameraParams введите содержит любого cameraParameters, fisheyeParameters, или stereoParameters объект, который estimateCameraParameters или estimateFisheyeParameters функция возвращается.

пример

showExtrinsics(cameraParams,view) визуализация отображений параметров значения внешних параметров камеры с помощью стиля задана view входной параметр.

пример

showExtrinsics(___,Name,Value) дополнительные опции использования заданы одним или несколькими Name,Value парные аргументы, с помощью любого из предыдущих синтаксисов.

пример

ax = showExtrinsics(___) возвращает ось графика, с помощью любого из предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Создайте набор калибровочных изображений.

images = imageDatastore(fullfile(toolboxdir('vision'),'visiondata', ...
  'calibration','webcam'));
imageFileNames = images.Files(1:5);

Обнаружьте калибровочный шаблон.

[imagePoints,boardSize] = detectCheckerboardPoints(imageFileNames);

Сгенерируйте мировые координаты углов квадратов. Размер квадратов находится в миллиметрах.

squareSide = 25;
worldPoints = generateCheckerboardPoints(boardSize,squareSide);

Калибруйте камеру.

I = readimage(images,1);
imageSize = [size(I, 1), size(I, 2)];
cameraParams = estimateCameraParameters(imagePoints,worldPoints, ...
                                  'ImageSize',imageSize);

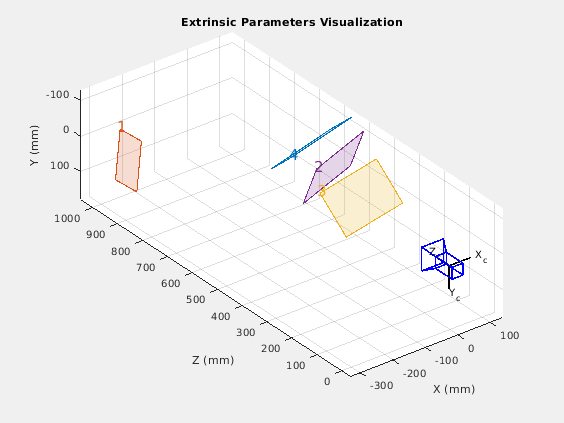

Визуализируйте местоположения шаблона.

figure
showExtrinsics(cameraParams);

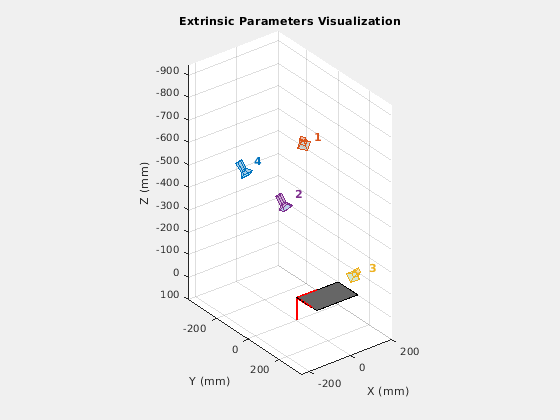

Визуализируйте местоположения камеры.

figure
showExtrinsics(cameraParams,'patternCentric');

Скрипт Open Live Script

Задайте калибровочные изображения.

imageDir = fullfile(toolboxdir('vision'),'visiondata', ...
    'calibration','stereo');
leftImages = imageDatastore(fullfile(imageDir,'left'));
rightImages = imageDatastore(fullfile(imageDir,'right'));

Обнаружьте шахматные доски.

[imagePoints,boardSize] = detectCheckerboardPoints(...
     leftImages.Files,rightImages.Files);

Задайте мировые координаты шахматной доски keypoints. Размер квадратов находится в миллиметрах.

squareSize = 108;
worldPoints = generateCheckerboardPoints(boardSize,squareSize);

Калибруйте систему стереофотоаппарата. Обе камеры имеют то же разрешение.

I = readimage(leftImages,1);
imageSize = [size(I, 1), size(I, 2)];
cameraParams = estimateCameraParameters(imagePoints,worldPoints, ...
                                  'ImageSize',imageSize);

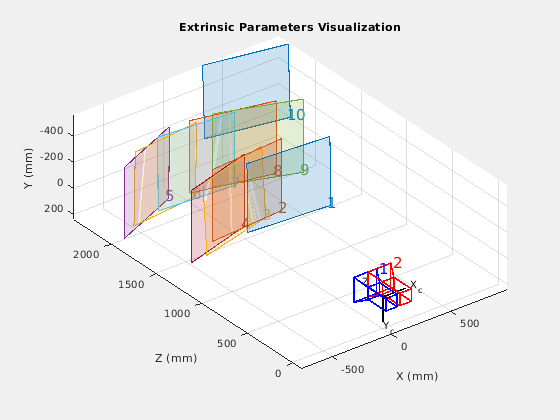

Визуализируйте местоположения шаблона.

figure;
showExtrinsics(cameraParams);

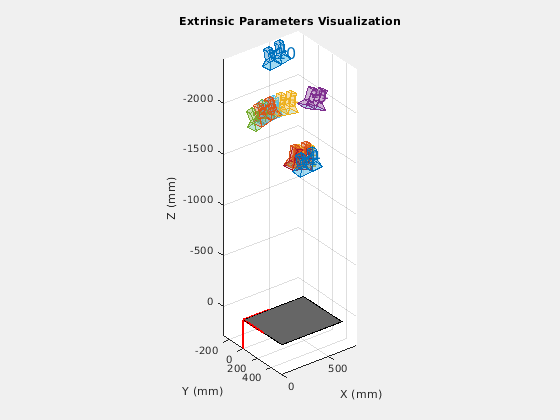

Визуализируйте местоположения камеры.

figure;
showExtrinsics(cameraParams,'patternCentric');

Входные параметры

свернуть все

Объект, содержащий параметры одной камеры или стереопары, заданной как любой cameraParameters, fisheyeParameters, или stereoParameters объект. Можно создать одну камеру или входной объект стереопары с помощью estimateCameraParameters функция. Входной объект параметров подозрительного взгляда создается с помощью estimateFisheyeParameters.

Можно также использовать приложение Camera Calibrator, чтобы создать cameraParameters входной объект или использование приложение Stereo Camera Calibrator, чтобы создать stereoParameters входной объект. См. Одно Приложение Camera Calibrator и Приложение Stereo Camera Calibrator.

Камера или центральное шаблоном представление, заданное как 'CameraCentric' или 'PatternCentric'. view введите устанавливает визуализацию для параметров значения внешних параметров камеры. Если вы сохраняете свою камеру стационарной при перемещении калибровочного шаблона, устанавливаете view к 'CameraCentric'. Если шаблон является стационарным, в то время как вы перемещаете свою камеру, устанавливаете ее на 'PatternCentric'.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'HighlightIndex', [1, 4] устанавливает 'HighlightIndex' к шаблонам 1 и 4.

Подсветите индекс выбора, заданный как скаляр или вектор целых чисел. Например, если вы хотите подсветить шаблоны 1 и 4, используйте [1, 4]. Выполнение так увеличивает непрозрачность шаблонов 1 и 4 в отличие от остальной части шаблонов.

Выведите оси, заданные как разделенная запятой пара, состоящая из 'Parent'и оси. Можно получить указатель текущей системы координат путем возврата функции выходной переменной:

ax = showExtrinsics(cameraParams)

Можно также использовать gca функция, чтобы получить указатель текущей системы координат.

Пример: showExtrinsics(cameraParams,'Parent',ax)

Выходные аргументы

свернуть все

Указатель текущей системы координат, возвращенный как скалярное значение. Функция возвращает указатель на текущую систему координат для текущей фигуры.

Пример: ax = showExtrinsics(cameraParams)
