dipoleFolded

Создайте свернутую дипольную антенну

расширьте все на странице

Описание

dipolefolded объект является свернутой дипольной антенной на плоскости X-Y.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

w=2d=4r

, где

  • d является диаметром эквивалентного цилиндрического полюса

  • r является радиусом эквивалентного цилиндрического полюса.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Значение по умолчанию свернулось, диполь питается центром. Точка канала диполя совпадает с источником. Источник расположен на плоскости X-Y. Когда по сравнению с плоским dipole, свернутая дипольная структура увеличивает входной импеданс антенны.

Создание

Синтаксис

dF = dipoleFolded
dF = dipoleFolded(Name,Value)

Описание

dF = dipoleFolded создает свернутую дипольную антенну полудлины волны.

пример

dF = dipoleFolded(Name,Value) создает свернутую дипольную антенну полудлины волны с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Свернутая дипольная длина в виде скаляра в метрах. По умолчанию длина выбрана для рабочей частоты 70,5 МГц.

Пример: 'Length',3

Типы данных: double

Свернутая дипольная ширина в виде скаляра в метрах.

Примечание

Свернутая дипольная ширина должна быть меньше 'Length'/20 и больше, чем 'Length'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Закорачивание тупиковых длин в диполе заканчивается в виде скаляра в метрах. Значение должно быть меньше Length/50.

Пример: 'Spacing',3

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: dF.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

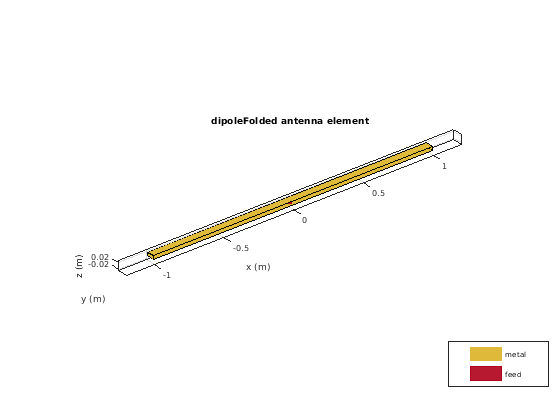

Создайте и просмотрите свернутый диполь с 2 м длиной и 0,05 м шириной.

df = dipoleFolded('Length',2,'Width',0.05)
df =
  dipoleFolded with properties:

      Length: 2
       Width: 0.0500
     Spacing: 0.0245
        Tilt: 0
    TiltAxis: [1 0 0]
        Load: [1x1 lumpedElement]


show(df)

Скрипт Open Live Script

Постройте диаграмму направленности свернутого диполя на уровне 70,5 МГц.

df = dipoleFolded
df =
  dipoleFolded with properties:

      Length: 2
       Width: 0.0180
     Spacing: 0.0245
        Tilt: 0
    TiltAxis: [1 0 0]
        Load: [1x1 lumpedElement]


pattern(df, 70.5e6);

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
