wireStack

Создайте один или мультипитайте проволочную антенну

расширьте все на странице

Описание

wireStack объект преобразует все применимые элементы в библиотеке антенны к проволочным антеннам с синглом или несколькими подачей. Можно теперь создать цилиндрические тонко-проводные антенны и анализировать их использующий с существующими аналитическими функциями антенны.

Примечание

Для некоторых антенн проводная геометрия может быть изменена, чтобы позволить размещение канала. Используйте show функционируйте, чтобы просмотреть получившуюся антенну и проверить ее форму.

Создание

Синтаксис

ant = wireStack
ant = wireStack(libant)

Описание

пример

ant = wireStack создает дипольную антенну провода полудлины волны. Проводной диполь по умолчанию является центром, питаемым feedpoint в начале координат, и это расположено вдоль оси Z. Длина антенны выбрана для рабочей частоты 75 МГц.

ant = wireStack(libant) преобразует основанную на полосе антенну от библиотеки Antenna Toolbox™ до проволочной антенны для последующего анализа. Преобразование основано на эквивалентном радиусе с помощью strip2cylinder служебная функция.

Входные параметры

развернуть все

Элементы антенны в виде любого из следующих объектов элемента антенны: dipole, dipoleFolded, dipoleMeander, dipoleVee, dipoleHelix, dipoleJ, dipoleCycloid, dipoleCrossed, loopCircular, и loopRectangular.

Выходные аргументы

развернуть все

Проволочная антенна, возвращенная как wireStack объект.

Свойства

развернуть все

Имя проволочной антенны в виде строкового скаляра.

Пример: ant.Name = 'monopole'

Типы данных: string

Это свойство доступно только для чтения.

Местоположения канала антенны в виде N-by-3 массив Декартовых координат с каждым модулем элемента в метрах.

Пример: ant.FeedLocation = [0 2 4]

Типы данных: double

Величина напряжения возбуждения в каждом канале в виде 1 N массивом типа double.

Пример: ant.FeedVoltage = 2

Типы данных: double

Сдвиг фазы применился к напряжению в каждом канале в виде 1 M массивом типа double.

Пример: ant.FeedVoltage = 60

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

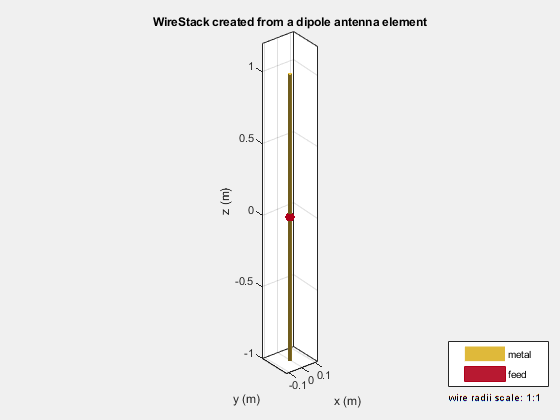

Создайте и просмотрите дипольную проволочную антенну по умолчанию.

ant = wireStack
ant =
  wireStack with properties:

            Name: 'Dipole'
    FeedLocation: [0 0 0]
     FeedVoltage: 1
       FeedPhase: 0
            Tilt: 0
        TiltAxis: [1 0 0]


show(ant)

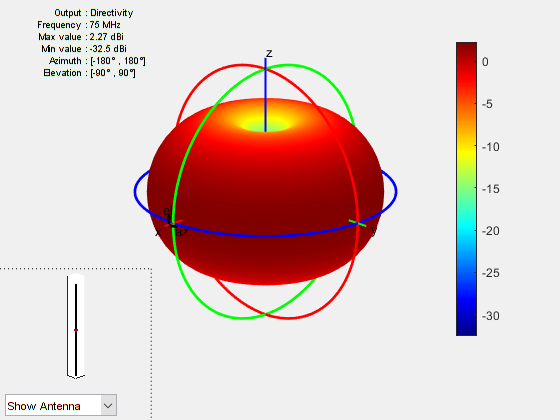

Постройте диаграмму направленности антенны на заданной частоте.

pattern(ant,75e6)

Смотрите также

| | | | | | | | | |

Темы

Введенный в R2020a
