dipoleHelix

Создайте спиральную дипольную антенну

расширьте все на странице

Описание

dipoleHelix объект является спиральной дипольной антенной. Антенна обычно питается центром. Можно переместить канал вдоль длины антенны с помощью свойства смещения канала. Спиральные диполи используются в спутниковой связи и беспроводных передачах степени.

Ширина полосы связана с диаметром эквивалентного цилиндра этим уравнением

w=2d=4r

где:

  • w является шириной полосы.

  • d является диаметром эквивалентного цилиндра.

  • r является радиусом эквивалентного цилиндра.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная дипольная антенна по умолчанию питается центром. Круговая наземная плоскость находится на плоскости X-Y. Обычно спиральные дипольные антенны используются в осевом режиме. В этом режиме спиральная дипольная окружность сопоставима с операционной длиной волны и имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный дипольный радиус мал по сравнению с операционной длиной волны. В этом режиме спиральный диполь излучает разворот, то есть, в плоском перпендикуляре к его оси. Основное уравнение для спиральной дипольной антенны:

x=rcos(θ)y=rsin(θ)z=Sθ

где:

  • r является радиусом спирального диполя.

  • θ является углом намотки.

  • S является интервалом между поворотами.

Для данного угла подачи в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.

Создание

Синтаксис

dh = dipoleHelix
dh = dipoleHelix(Name,Value)

Описание

пример

dh = dipoleHelix создает спиральную дипольную антенну. Антенна по умолчанию управляет приблизительно 2 ГГц.

пример

dh = dipoleHelix(Name,Value) создает спиральную дипольную антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Поверните радиус в виде скаляра в метрах.

Пример: 'Radius',2

Типы данных: double

Разделите ширину в виде скаляра в метрах.

Примечание

Ширина полосы должна быть меньше 'Radius'/5 и больше, чем 'Radius'/250. [4]

Пример: 'Width',5

Типы данных: double

Количество поворотов спирального диполя, заданного скаляр.

Пример: 'Turns',2

Типы данных: double

Разрядка между поворотами в виде скаляра в метрах.

Пример: 'Spacing',1.5

Типы данных: double

Направление спиральных дипольных поворотов (обмотки) в виде 'CW' или 'CCW'.

Пример: 'WindingDirection', 'CW'

Типы данных: char | string

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: dh.Load = lumpedElement('Impedance',75)

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

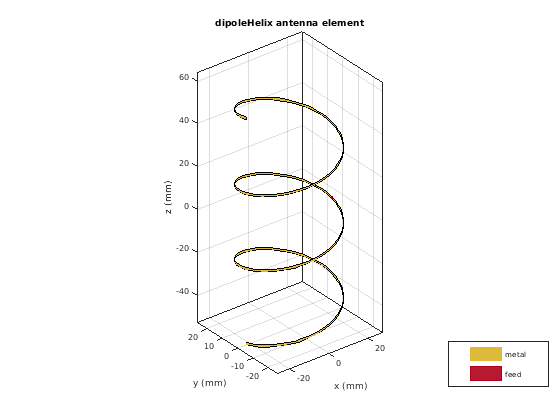

Создайте спиральную дипольную антенну по умолчанию и просмотрите ее.

dh = dipoleHelix
dh =
  dipoleHelix with properties:

              Radius: 0.0220
               Width: 1.0000e-03
               Turns: 3
             Spacing: 0.0350
    WindingDirection: 'CCW'
          FeedOffset: 0
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


show(dh)

Скрипт Open Live Script

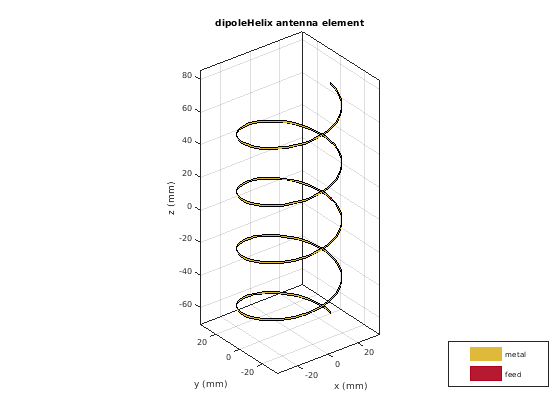

Создайте спиральную дипольную антенну с четырьмя поворотами с радиусом поворота 28 мм и шириной полосы 1,2 мм.

dh = dipoleHelix('Radius',28e-3,'Width',1.2e-3,'Turns',4);
show(dh)

Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.

pattern(dh, 1.8e9);

Ссылки

[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.

[2] Volakis, Джон. Руководство разработки антенны. 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.

Смотрите также

| | | | |

Темы

Введенный в R2017b
