loopRectangular

Создайте прямоугольную антенну цикла

расширьте все на странице

Описание

loopRectangular объект является прямоугольной антенной цикла на плоскости X-Y.

Толщина цикла связана с диаметром эквивалентного цилиндрического цикла уравнением

t=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического цикла

  • r является радиусом эквивалентного цилиндрического цикла

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Круговая антенна цикла по умолчанию питается в положительной Оси Y. Точка Оси Y является средней точкой внутреннего и внешнего периметра цикла.

Создание

Синтаксис

lr = loopRectangular
lr = loopRectangular(Name,Value)

Описание

lr = loopRectangular создает прямоугольную антенну цикла в плоскости X-Y. По умолчанию размерности выбраны для рабочей частоты 53 МГц.

пример

lr = loopRectangular(Name,Value) создает прямоугольную антенну цикла, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина цикла вдоль оси X в виде скаляра в метрах.

Пример: 'Length',3

Типы данных: double

Ширина цикла вдоль оси Y в виде скаляра в метрах.

Пример: 'Width',2

Типы данных: double

Толщина цикла в виде скаляра в метрах.

Пример: 'Thickness',2

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: lr.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите прямоугольную антенну цикла с 0.64 м длиной, 0.64 м шириной.

r = loopRectangular('Length',0.64,'Width',0.64)
r =
  loopRectangular with properties:

       Length: 0.6400
        Width: 0.6400
    Thickness: 0.0100
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]

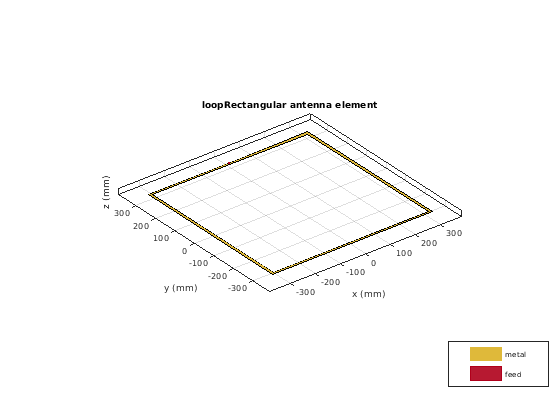

show(r)

Скрипт Open Live Script

Вычислите импеданс прямоугольной антенны цикла по частотному диапазону 120MHz-140MHz.

r = loopRectangular('Length',0.64,'Width',0.64)
r =
  loopRectangular with properties:

       Length: 0.6400
        Width: 0.6400
    Thickness: 0.0100
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]

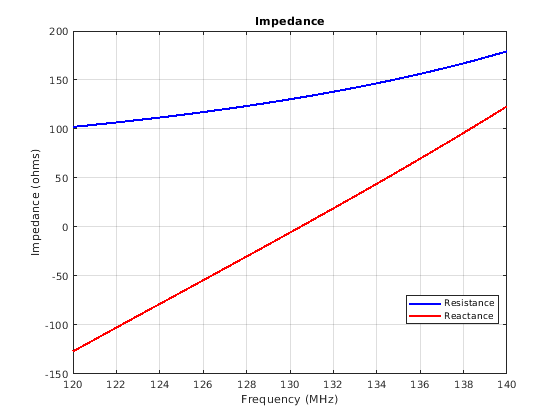

impedance(r,linspace(120e6,140e6,31))
