bowtieRounded

Создайте округленную дипольную антенну галстука-бабочки

расширьте все на странице

Описание

bowtieRounded объект является плоской антенной галстука-бабочки, с округленными ребрами, на плоскости Y–Z. Значение по умолчанию округлилось, галстук-бабочка является питаемым центром. Точка канала совпадает с источником. Источник расположен на плоскости Y-Z.

Создание

Синтаксис

br = bowtieRounded
br = bowtieRounded(Name,Value)

Описание

br = bowtieRounded создает полудлину волны плоская антенна галстука-бабочки с округленными ребрами.

пример

br = bowtieRounded(Name,Value) создает плоскую антенну галстука-бабочки с округленными ребрами, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Округленная длина галстука-бабочки, заданная скаляр в метрах. По умолчанию длина выбрана для рабочей частоты 490 МГц.

Пример: 'Length',3

Типы данных: double

Округленный угол вспышки галстука-бабочки, заданный скаляр в градусах.

Примечание

Вспыхните угол должен быть меньше 175 степени и больше, чем 5 степени.

Пример: 'FlareAngle',80

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load', lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: br.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

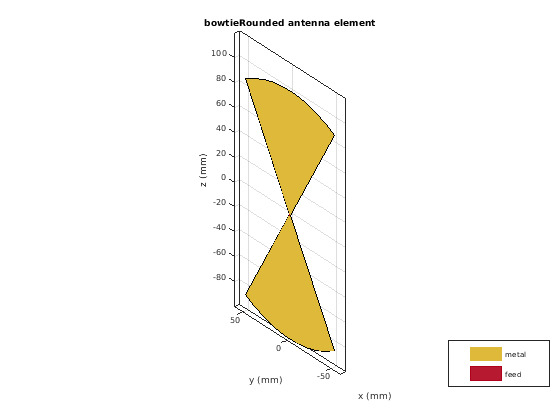

Создайте и просмотрите питаемый центром округленный галстук-бабочку, который имеет угол вспышки 60 градусов.

b = bowtieRounded('FlareAngle',60);
show(b);

Скрипт Open Live Script

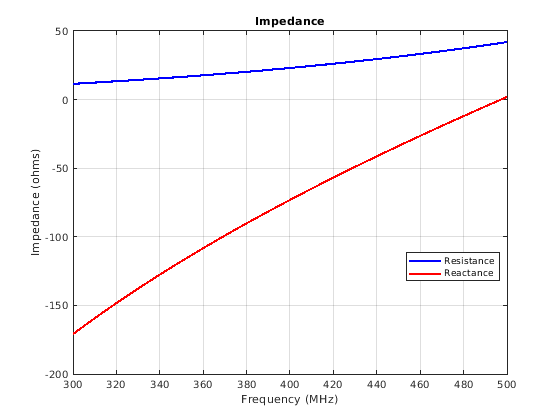

Вычислите и постройте импеданс округленного галстука-бабочки по частотному диапазону 300 МГц 500 МГц.

b = bowtieRounded('FlareAngle',60);
impedance(b,linspace(300e6,500e6,51))

Ссылки

[1] Balanis, теория C.A.Antenna: анализ и проект 3rd Эд. Нью-Йорк: Вайли, 2005.

[2] Браун, G.H., и О.М. Вудвард младший “Экспериментально Решительные Характеристики Излучения Конических и Треугольных Антенн”. Анализ RCA. Vol.13, № 4, декабрь 1952, стр 425–452

Смотрите также

| |

Темы

Представленный в R2015a
