wireStack

Создайте один или мультипитайте проволочную антенну

Описание

wireStack объект преобразует все применимые элементы в библиотеке антенны к проволочным антеннам с синглом или несколькими подачей. Можно теперь создать цилиндрические тонко-проводные антенны и анализировать их использующий с существующими аналитическими функциями антенны.

Примечание

Для некоторых антенн проводная геометрия может быть изменена, чтобы позволить размещение канала. Используйте show функционируйте, чтобы просмотреть получившуюся антенну и проверить ее форму.

Создание

Синтаксис

ant = wireStack

ant = wireStack(libant)

Описание

пример

ant = wireStack создает дипольную антенну провода полудлины волны. Проводной диполь по умолчанию является центром, питаемым feedpoint в начале координат, и это расположено вдоль оси Z. Длина антенны выбрана для рабочей частоты 75 МГц.

ant = wireStack(libant) преобразует основанную на полосе антенну от библиотеки Antenna Toolbox™ до проволочной антенны для последующего анализа. Преобразование основано на эквивалентном радиусе с помощью strip2cylinder служебная функция.

Входные параметры

развернуть все

`libant` — Антенные элементы
объект антенного элемента

Антенные элементы в виде любого из следующих объектов антенного элемента: dipole, dipoleFolded, dipoleMeander, dipoleVee, dipoleHelix, dipoleJ, dipoleCycloid, dipoleCrossed, loopCircular, и loopRectangular.

Выходные аргументы

развернуть все

`ant` — Проволочная антенна
`wireStack` объект (значение по умолчанию)

Проволочная антенна, возвращенная как wireStack объект.

Свойства

развернуть все

`Name` — Имя проволочной антенны
`'Dipole'` (значение по умолчанию) | строковый скаляр

Имя проволочной антенны в виде строкового скаляра.

Пример: ant.Name = 'monopole'

Типы данных: string

`FeedLocation` — Местоположения канала антенны
[0 0 0] (значение по умолчанию) | N-by-3 массив Декартовых координат

Это свойство доступно только для чтения.

Местоположения канала антенны в виде N-by-3 массив Декартовых координат с каждым модулем элемента в метрах.

Пример: ant.FeedLocation = [0 2 4]

Типы данных: double

`FeedVoltage` — Величина напряжения возбуждения в каждом канале
1 (значение по умолчанию) | 1 N массивом типа double

Величина напряжения возбуждения в каждом канале в виде 1 N массивом типа double.

Пример: ant.FeedVoltage = 2

Типы данных: double

`FeedPhase` — Сдвиг фазы применился к напряжению в каждом канале
0 (значение по умолчанию) | 1 M массивом типа double

Сдвиг фазы применился к напряжению в каждом канале в виде 1 M массивом типа double.

Пример: ant.FeedVoltage = 60

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Проволочная антенна по умолчанию

Скрипт Open Live Script

Создайте и просмотрите дипольную проволочную антенну по умолчанию.

ant = wireStack

ant =
  wireStack with properties:

            Name: 'Dipole'
    FeedLocation: [0 0 0]
     FeedVoltage: 1
       FeedPhase: 0
            Tilt: 0
        TiltAxis: [1 0 0]

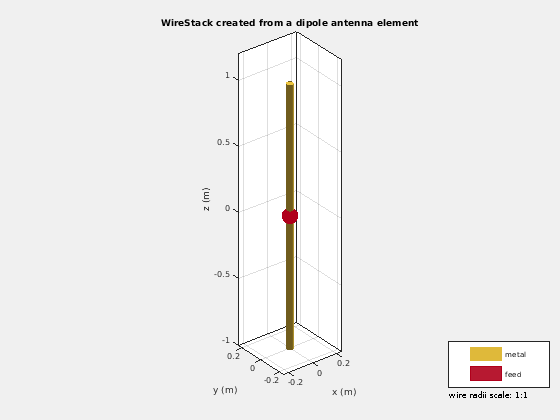

show(ant)

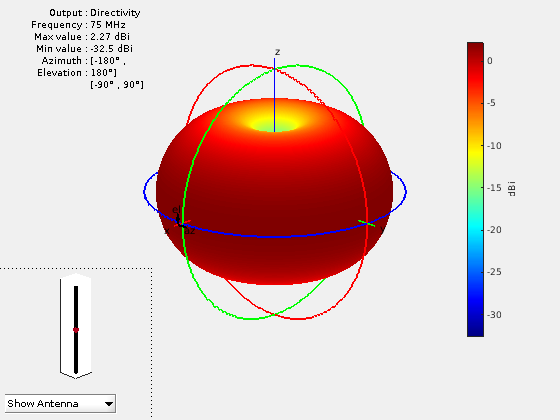

Постройте диаграмму направленности антенны на заданной частоте.

pattern(ant,75e6)
