dipoleHelixMultifilar

Создайте сбалансированный бифиляр или quadrafilar дипольную антенну спирали без круговой наземной плоскости

расширьте все на странице

Описание

dipoleHelixMultifilar объект создает сбалансированный бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Можно создать и закороченную и открытую дипольную спираль мультифилярные антенны. Бифиляр и quadrafilar спиральные антенны используются в приложениях защиты и космосе.

Ширина полосы связана с диаметром эквивалентного цилиндра уравнением

w=2d=4r

где:

  • w является шириной полосы.

  • d является диаметром эквивалентного цилиндра.

  • r является радиусом эквивалентного цилиндра.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная антенна по умолчанию питается концом. Круговая наземная плоскость находится на плоскости X-Y. Спиральные антенны обычно используются в осевом режиме. В этом режиме спиральная окружность сопоставима с операционной длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный радиус мал по сравнению с операционной длиной волны. В этом режиме спираль излучает разворот, то есть, в плоском перпендикуляре к его оси. Основные уравнения для спирали

x=rcos(θ)y=rsin(θ)z=Sθ

где:

  • r является радиусом спирального диполя.

  • θ является углом намотки.

  • S является интервалом между поворотами.

Для данного угла подачи в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.

Создание

Синтаксис

ant = dipoleHelixMultifilar
ant = dipoleHelixMultifilar(Name,Value)

Описание

пример

ant = dipoleHelixMultifilar создает бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Мультифилярная спиральная антенна по умолчанию питается концом. Спираль по умолчанию управляет приблизительно 2 ГГц.

пример

ant = dipoleHelixMultifilar(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = dipoleHelixMultifilar('Radius',28e-03) создает мультифилярную спираль с поворотами радиуса 28e-03 m. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Количество спиральных элементов в виде 4 или 2. Два элемента создают бифилярную дипольную антенну спирали, и четыре элемента создают quadrafilar дипольную антенну спирали.

Пример: 'NumArms',2

Пример: ant.NumArms = 2

Типы данных: double

Радиус поворотов в виде положительного действительного скалярного метра.

Пример: 'Radius',28e-03

Пример: ant.Radius = 28e-03

Типы данных: double

Ширина полосы в виде положительного действительного скаляра в метрах.

Пример: 'Width',0.2

Пример: ant.Width = 0.2

Типы данных: double

Количество поворотов в виде скалярного целого числа.

Пример: 'Turns',4

Пример: ant.Turns = 4

Типы данных: double

Разрядка между поворотами в виде положительного действительного скаляра в метрах.

Пример: 'Spacing',7.5e-2

Пример: ant.Spacing = 7.5e-2

Типы данных: double

Состояние концов спирали в виде 0 или 1. По умолчанию, dipoleHelixMultifilar сорван. Установка свойства к 0 делает спиральную антенну разомкнутой цепью.

Пример: 'ShortEnds',0

Пример: ant.ShortEnds = 0

Типы данных: double

Направление спиральных поворотов (обмотки) в виде CW или CCW.

Пример: 'WindingDirection','CW'

Пример: ant.WindingDirection = 'CW'

Типы данных: char | string

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите мультифилярную спиральную дипольную антенну по умолчанию.

ant = dipoleHelixMultifilar
ant =
  dipoleHelixMultifilar with properties:

             NumArms: 4
              Radius: 0.0220
               Width: 1.0000e-03
               Turns: 3
             Spacing: 0.0350
           ShortEnds: 1
    WindingDirection: 'CCW'
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


show(ant)

Скрипт Open Live Script

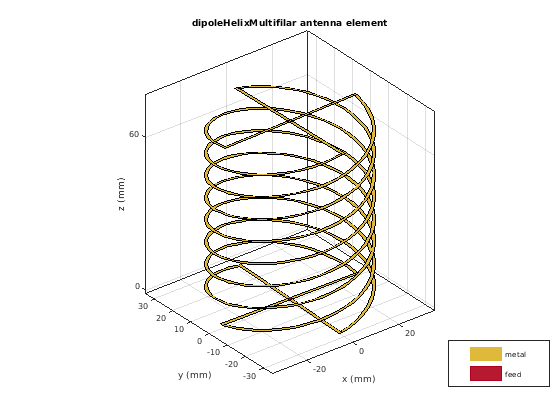

Создайте и просмотрите quadrafilar спиральную дипольную антенну с радиусом поворота 28 мм и лишите ширину 1,2 мм.

ant = dipoleHelixMultifilar('Radius',28e-3,'Width',1.2e-3,'Turns',4);
show(ant)

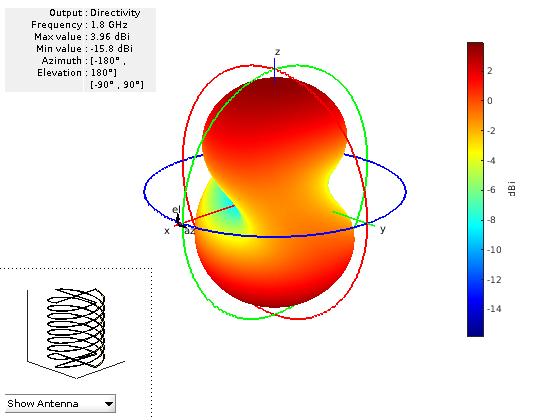

Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.

pattern(ant,1.8e9);

Смотрите также

| |

Введенный в R2018b
