dipoleJ

Создайте J-дипольную антенну

расширьте все на странице

Описание

Используйте dipoleJ объект создать J-диполь на плоскости Y-Z. Антенна содержит тупик с четвертью длины волны теплоотвода полудлины волны. По умолчанию размерности антенны для рабочей частоты 144 МГц.

Создание

Синтаксис

jdipole = dipoleJ
jdipole = dipoleJ(Name,Value)

Описание

пример

jdipole = dipoleJ создает J-дипольную антенну для рабочей частоты 144 МГц.

пример

jdipole = dipoleJ(Name,Value) создает J-дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Например, jdipole = dipoleJ('Width',0.2) создает J-диполь с шириной полосы 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длина теплоотвода в виде скаляра в метрах.

Пример: 'RadiatorLength',0.9

Пример: jdipole.RadiatorLength = 0.9

Типы данных: double

Параллельная длина тупика линии в виде скаляра в метрах.

Пример: 'StubLength',0.3

Пример: jdipole.StubLength = 0.3

Типы данных: double

Разделите ширину в виде скаляра в метрах.

Пример: 'StripWidth',0.0500

Пример: jdipole.StripWidth = 0.0500

Типы данных: double

Пробел между параллельным тупиком линии и теплоотводом в виде скаляра в метрах.

Пример: 'Spacing',0.0500

Пример: jdipole.Spacing = 0.0500

Типы данных: double

Расстояние со знаком до канала от основы тупика на большой руке в виде скаляра в метрах.

Пример: 'FeedOffset',0.0345

Пример: jdipole.FeedOffset = 0.0345

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где, lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: jdipole.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

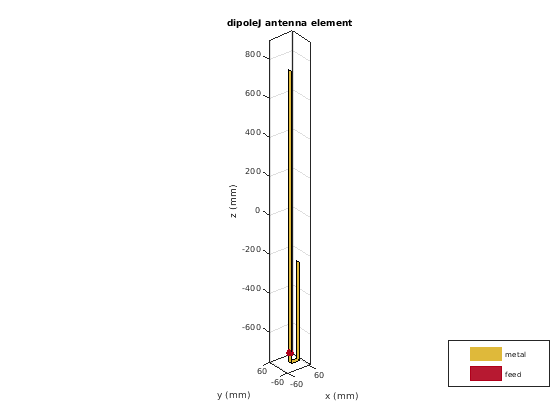

Создайте и просмотрите J-дипольную антенну по умолчанию.

d = dipoleJ
d =
  dipoleJ with properties:

    RadiatorLength: 0.9970
        StubLength: 0.4997
           Spacing: 0.0460
             Width: 0.0200
        FeedOffset: -0.6994
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]


show(d)

Скрипт Open Live Script

Создайте и просмотрите J-дипольную антенну со следующими техническими требованиями:

Длина теплоотвода = 0,978 м

Тупиковая длина = 0,485 м

FeedOffset = 0,049 м

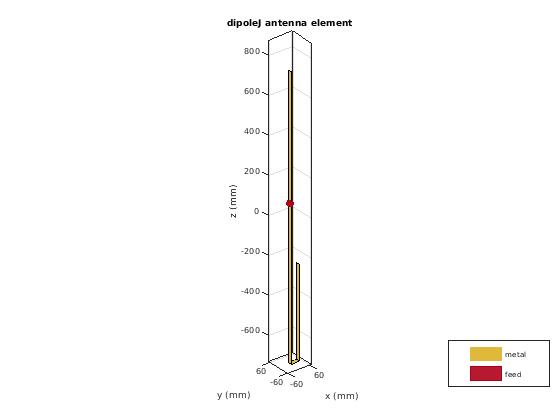

dj = dipoleJ('RadiatorLength',0.978,'StubLength',0.485, ...
      'FeedOffset',0.070);
show(dj)

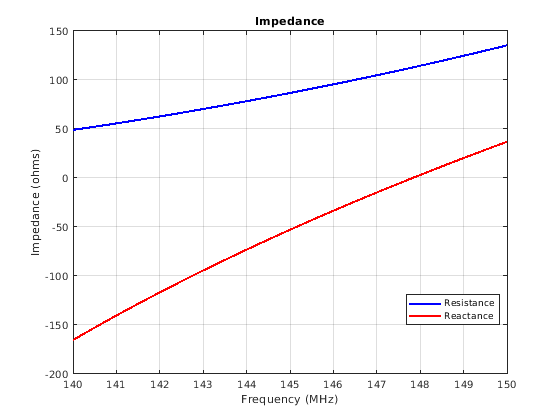

Вычислите импеданс антенны по частоте охватывают 140 МГц - 150 МГц.

impedance(dj,linspace(140e6,150e6,51));
