patchMicrostripElliptical

Создайте эллиптическую микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

patchMicrostripElliptical объект создает питаемую зондом эллиптическую микрополосковую антенну закрашенной фигуры. Закрашенная фигура по умолчанию строится в начале координат. Эллипс выбран для рабочей частоты приблизительно 5,45 ГГц. Эллиптические микрополосковые антенны закрашенной фигуры используются в высокоэффективных приложениях, таких как космический корабль, самолет, ракеты и спутники. Эллиптические микрополосковые антенны закрашенной фигуры с оптимальными размерностями действуют как циркулярные поляризованные теплоотводы волны.

Создание

Синтаксис

ant = patchMicrostripElliptical
ant = patchMicrostripElliptical(Name,Value)

Описание

пример

ant = patchMicrostripElliptical создает питаемую зондом эллиптическую микрополосковую антенну закрашенной фигуры, действующую на уровне 5,45 ГГц.

ant = patchMicrostripElliptical(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = patchMicrostripElliptical('MajorAxis',0.0878) создает эллиптическую микрополосковую антенну закрашенной фигуры с главной осью 0,0878 метров. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Самый длинный диаметр эллипса вдоль Оси X в виде скаляра в метрах.

Пример: 'MajorAxis',0.0989

Пример: ant.MajorAxis = 0.0989

Типы данных: double

Самый короткий диаметр эллипса вдоль Оси Y в виде скаляра в метрах.

Пример: 'MinorAxis',0.0898

Пример: ant.MinorAxis = 0.0898

Типы данных: double

Высота закрашенной фигуры над землей плоскость вдоль оси Z в виде скаляра в метрах.

Пример: 'Height',0.001

Пример: ant.Height = 0.001

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде указателя на объект диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой собственный диэлектрический материал. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть меньшими, чем наземные размерности плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

Оснуйте плоскую длину вдоль Оси X в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: ant.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль Оси Y в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: ant.GroundPlaneWidth = 120e-3

Типы данных: double

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: ant.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение канала относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Пример: ant.FeedOffset = [0.01 0.01]

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите эллиптическую микрополосковую антенну закрашенной фигуры по умолчанию.

ant = patchMicrostripElliptical
ant =
  patchMicrostripElliptical with properties:

            MajorAxis: 0.0300
            MinorAxis: 0.0200
               Height: 0.0016
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0450
     GroundPlaneWidth: 0.0450
    PatchCenterOffset: [0 0]
           FeedOffset: [0.0047 0.0045]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

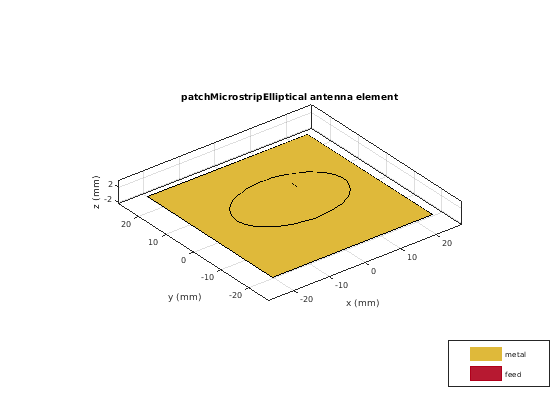

show (ant)

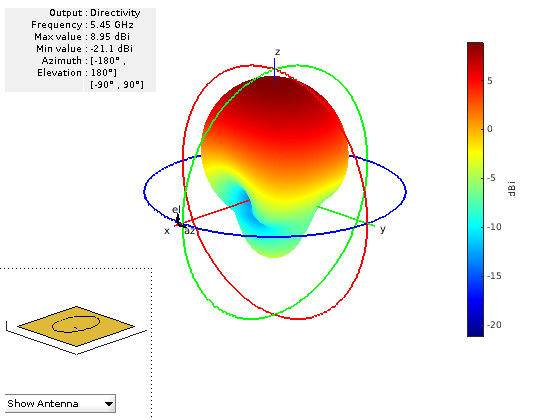

Визуализируйте диаграмму направленности антенны на уровне 5,45 ГГц.

pattern(ant,5.45e9)

Смотрите также

|

Темы

Введенный в R2020a
