patchMicrostripTriangular

Создайте треугольную микрополосковую антенну закрашенной фигуры

расширьте все на странице

Описание

Используйте patchMicrostripTriangular объект создать треугольную микрополосковую антенну закрашенной фигуры. Закрашенная фигура по умолчанию строится в начале координат. По умолчанию размерности выбраны для рабочей частоты 15 ГГц. Если вы используете подложку Тефлона, значение по умолчанию, рабочая частота на уровне 12,5 ГГц.

Создание

Синтаксис

trianglepatch = patchMicrostripTriangular
trianglepatch = patchMicrostripTriangular(Name,Value)

Описание

пример

trianglepatch = patchMicrostripTriangular создает треугольную микрополосковую антенну закрашенной фигуры.

пример

trianglepatch = patchMicrostripTriangular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, trianglepatch = patchMicrostripTriangular('Side',0.2) создает треугольную микрополосковую закрашенную фигуру с длиной стороны 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длины стороны треугольной закрашенной фигуры в виде скаляра в метрах или двух или трехэлементном векторе с каждым модулем элемента в метрах.

  • Равносторонний треугольник - Side значение свойства является скаляром. Все три стороны треугольника равны.

  • Равнобедренный треугольник - Side значение свойства является двухэлементным вектором. Первое значение задает основу треугольника вдоль оси X. Второе значение задает другие две стороны треугольника.

  • Разносторонний треугольник - Side значение свойства является трехэлементным вектором. Первое значение задает основу треугольника вдоль оси X. Остающиеся два значения задают другие две стороны треугольника.

Пример: 'Side',0.2

Пример: trianglepatch.Side = [0.2,0.3,0.4] где первое значение является основой разностороннего треугольника вдоль оси X.

Типы данных: double

Исправьте высоту над землей вдоль оси Z в виде скаляра в метрах.

Пример: 'Height',0.2

Пример: trianglepatch.Height = 0.002

Типы данных: double

Оснуйте плоскую длину вдоль Оси X в виде скаляра в метрах.

Пример: 'GroundPlaneLength',120e-3

Пример: trianglepatch.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль Оси Y в виде скаляра в метрах.

Пример: 'GroundPlaneWidth',120e-3

Пример: trianglepatch.GroundPlaneWidth = 120e-3

Типы данных: double

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: trianglepatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: trianglepatch.FeedOffset = [0.01 0.01]

Типы данных: double

Питайте диаметр в виде скаляра в метрах.

Пример: 'FeedDiameter',0.0600

Пример: trianglepatch.FeedDiameter = 0.0600

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде указателя на объект диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой собственный диэлектрический материал. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть меньшими, чем наземные размерности плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите треугольную микрополосковую закрашенную фигуру по умолчанию.

p = patchMicrostripTriangular
p =
  patchMicrostripTriangular with properties:

                 Side: 0.0102
               Height: 0.0016
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0120
     GroundPlaneWidth: 0.0120
    PatchCenterOffset: [0 0]
           FeedOffset: [0 5.4173e-04]
         FeedDiameter: 2.5000e-04
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(p)

Постройте диаграмму направленности на уровне 15 ГГц.

pattern(p,15e9)

Скрипт Open Live Script

Создайте различные типы треугольников, чтобы использовать в закрашенной фигуре.

Равносторонний треугольник

Создайте закрашенную фигуру равностороннего треугольника стороны 7,2 мм.

ant = patchMicrostripTriangular('Side',7.2e-3);
show(ant);

Равнобедренный треугольник

Создайте равнобедренную треугольную антенну закрашенной фигуры со сторонами с помощью следующих размерностей: 5 мм и 7,2 мм.

ant =  patchMicrostripTriangular('Side',[5e-3,7.2e-3]);
show(ant);

На вышеупомянутом рисунке вы будете видеть, что первое значение стороны выбрано в качестве основы треугольника.

Разносторонний треугольник

Создайте косоугольную треугольную антенну закрашенной фигуры со стороной с помощью следующих размерностей: 8 мм, 5 мм и 4 мм.

ant = patchMicrostripTriangular('Side',[8e-3, 6e-3, 5e-3]);
show(ant);

На вышеупомянутом рисунке вы будете видеть, что первое значение стороны выбрано в качестве основы треугольника.

Скрипт Open Live Script
Создайте и просмотрите треугольную микрополосковую закрашенную фигуру с помощью подложки Тефлона.
d = dielectric('Teflon');
p = patchMicrostripTriangular('Substrate',d);
show(p)

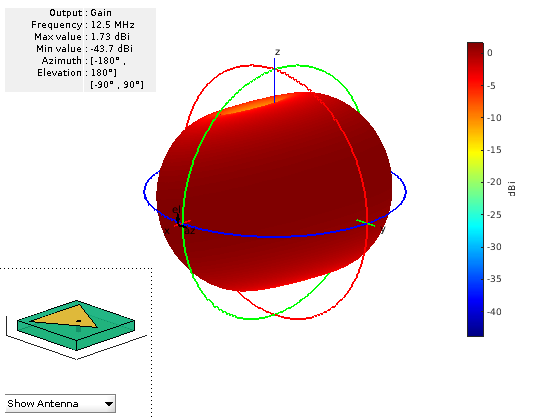

Постройте диаграмму направленности антенны.
pattern(p,12.5e6)
