biconeStrip

Создать полосковую двоякую антенну

Описание

biconeStrip объект создает полосковую двоякую антенну. Полосовая двоякая антенна является аппроксимацией сплошной двоякой антенны, где полоски используются для аппроксимации двух конусов. Конфигурация полосы делает эти антенны легкими и уменьшает нагрузку ветра. Эти антенны более подходят для использования на низких частотах. Полосовые двоякие антенны популярны своей широкой полосой пропускания и всенаправленным радиационным покрытием. Эти антенны используются в таких областях применения, как тестирование излучения, мониторинг поля и характеристика камеры.

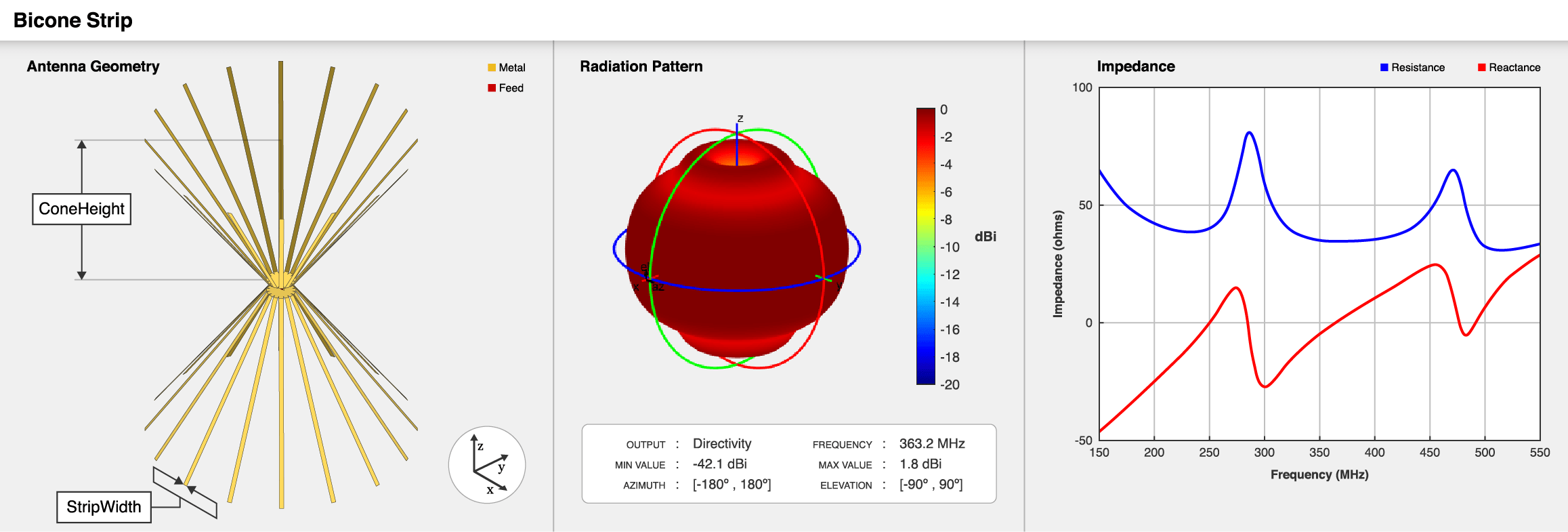

Strip bicone antenna geometry, default radiation pattern, and impedance plot.

Существуют два типа двухполосковых антенн, открытые и фантомные биконические. Укажите HatHeight свойство для создания антенны bicone с фантомной полосой.

Создание

Синтаксис

ant = biconeStrip

ant = biconeStrip (имя, значение)

Описание

пример

ant = biconeStrip создает полосовую двоякую антенну с размерами для резонансной частоты 363,2 МГц.

пример

ant = biconeStrip(Name,Value) наборы Properties с использованием одной или нескольких пар имя-значение. Например, ant = biconeStrip('NumStrips', 8) создает полосовую двоякую антенну с восемью полосами.

Свойства

развернуть все

`NumStrips` - Количество полос для формирования конусов
`16` (по умолчанию) | скаляр в диапазоне `[6,64]`

Количество полос для формирования двух конусов биконовой антенны полосы, указанное скалярным целым числом в диапазоне [6,64].

Пример: 'NumStrips',8

Пример: ant.NumStrips = 8

Типы данных: double

`StripWidth` - Ширина полосы
`18e-3` (по умолчанию) | положительный скаляр

Ширина каждой полосы, заданная как положительный скаляр в метрах.

Пример: 'StripWidth',0.02

Пример: ant.StripWidth = 0.02

Типы данных: double

`HatHeight` - Вертикальная высота шляп
`0` (по умолчанию) | скаляр | двухэлементный вектор

Вертикальная высота двух головных уборов, заданная следующим образом:

0- Это создает открытую полоску двоякой антенны.
Положительный скаляр в метрах - создает две конусные шляпы одинаковой высоты.
Двухэлементный вектор с каждым элементом в метрах - создает две конусные шапки разной высоты. В двухэлементном векторе первый элемент определяет высоту шляпки верхнего конуса, а второй элемент определяет высоту шляпки нижнего конуса .

Пример: 'HatHeight',0.045

Пример: ant.HatHeight = 0.045

Типы данных: double

`ConeHeight` - Вертикальная высота конусов
`665e-3` (по умолчанию) | скаляр | двухэлементный вектор

Вертикальная высота двух конусов, указанная следующим образом:

Положительный скаляр в метрах: это создает два конуса одинаковой высоты.
Двухэлементный вектор с каждым элементом в метрах: это создает два конуса разной высоты. В двухэлементном векторе первый элемент определяет высоту верхнего конуса, а второй элемент - высоту нижнего конуса.

Пример: 'ConeHeight',0.5

Пример: ant.ConeHeight = 0.5

Типы данных: double

`NarrowRadius` - Радиус вершины
`70e-3` (по умолчанию) | скаляр | двухэлементный вектор

Радиус на вершине конусов, указанный следующим образом:

Положительный скаляр в метрах: Это создает два конуса с одинаковым узким радиусом.
Двухэлементный вектор с каждым элементом в метрах: это создает два конуса с различными узкими радиусами. В двухэлементном векторе первый элемент определяет узкий радиус верхнего конуса, а второй элемент - узкий радиус нижнего конуса.

Пример: 'NarrowRadius',0.04

Пример: ant.NarrowRadius = 0.04

Типы данных: double

`BroadRadius` - Радиус при широком раскрытии конуса
`647e-3` (по умолчанию) | скаляр | двухэлементный вектор

Радиус у широкого отверстия конусов, указанный следующим образом:

Положительный скаляр в метрах: Это создает два конуса с одинаковым широким радиусом.
Двухэлементный вектор с каждым элементом в метрах: это создает два конуса с различными широкими радиусами. В двухэлементном векторе первый элемент определяет широкий радиус верхнего конуса, а второй элемент - широкий радиус нижнего конуса.

Пример: 'BroadRadius',0.7

Пример: ant.BroadRadius = 0.7

Типы данных: double

`FeedHeight` - Высота подачи
`45e-3` (по умолчанию) | положительный скаляр

Высота подачи, охватывающая зазор между двумя конусами, заданная как положительный скаляр в метрах.

Пример: 'FeedHeight',0.04

Пример: ant.FeedHeight = 0.04

Типы данных: double

`FeedWidth` - Ширина подачи
`40e-3` (по умолчанию) | положительный скаляр

Ширина подачи антенны, заданная как положительный скаляр в метрах.

Пример: 'FeedWidth',0.03

Пример: ant.FeedWidth = 0.03

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`coneangle2size`	Вычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса
`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создать открытую полосковую биконовую антенну

Открыть сценарий в реальном времени

Создайте полосковую двоякую антенну со свойствами по умолчанию.

ant = biconeStrip

ant =
  biconeStrip with properties:

       NumStrips: 16
      StripWidth: 0.0180
       HatHeight: 0
      ConeHeight: 0.6650
    NarrowRadius: 0.0700
     BroadRadius: 0.6470
      FeedHeight: 0.0450
       FeedWidth: 0.0400
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant);

Figure contains an axes. The axes with title biconeStrip antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

Постройте график S-параметров антенны на частотном диапазоне 150-550 МГц.

s = sparameters(ant,linspace(150e6,550e6,101));
rfplot(s)

$Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{11}).$

Создать стрип Bicone антенна с шапкой

Открыть сценарий в реальном времени

Создать полоску двоякой антенны с шапкой.

ant = biconeStrip("NumStrips",6,"StripWidth",12e-3,"HatHeight",53e-3, ...
    "ConeHeight",465e-3,"NarrowRadius",40e-3,"BroadRadius",257e-3, ...
    "FeedHeight",144e-3,"FeedWidth",25e-3);

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title biconeStrip antenna element contains 9 objects of type patch, surface. These objects represent PEC, feed.

Рассчитайте импеданс антенны на частотном диапазоне 10-300 МГц.

impedance(ant,10e6:10e6:300e6)

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Подробнее

развернуть все

Ссылки

[1] Брайан А. Остин, Андре П. К. Фури «Характеристики проводной биконической антенны, используемой для измерений ЭМС», транзакция IEEE по электромагнитной совместимости, том 33, № 3, август 1991.

См. также

bicone | discone | disconeStrip

Темы

Поворот антенн и массивов

Представлен в R2020b
