Создать полосковую дисконную антенну

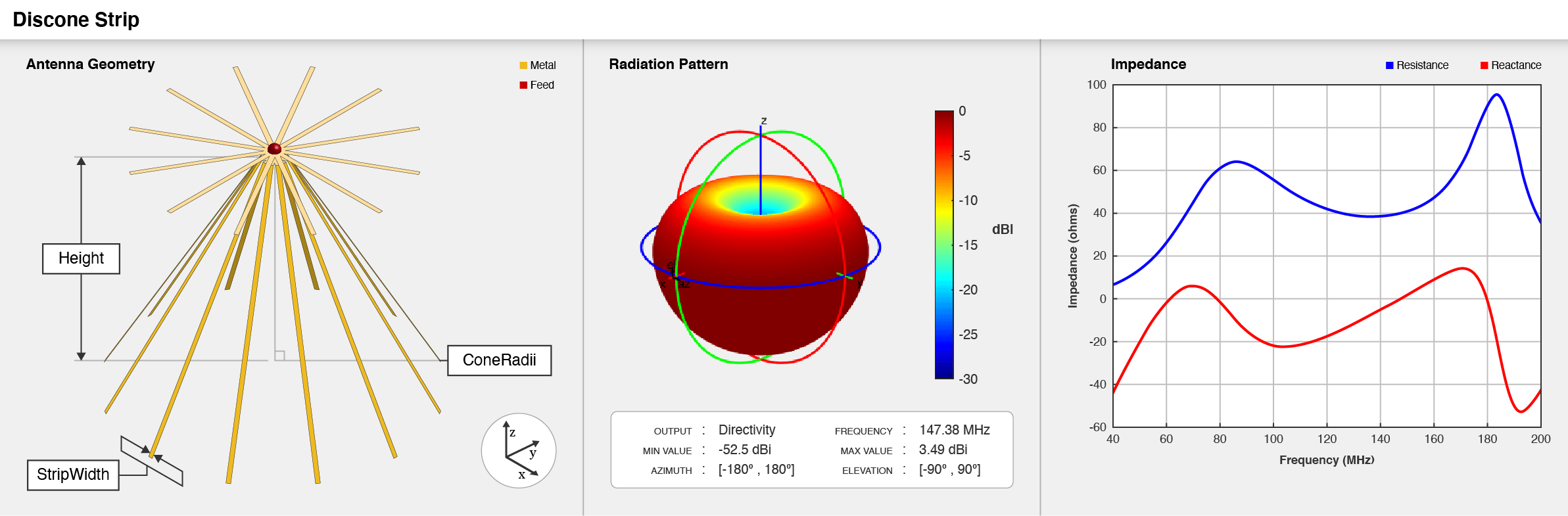

disconeStrip антенный объект создает полосковую дисконную антенну. Полосковая дисконная антенна является приближением к сплошной дисконной антенне, где конус и диск заменены полосками. Полосковые дисконные антенны имеют меньший вес и подходят для использования в высокочастотных (HF) и очень высокочастотных (VHF) диапазонах.
ant = disconeStrip
ant = disconeStrip(Name,Value)disconeStrip('NumStrips',8) создает дисконную полосковую антенну с восемью полосками. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в кавычки. Не указанные свойства сохраняют значения по умолчанию.
coneangle2size | Вычисляет эквивалентную высоту конуса, широкий радиус и узкий радиус для конуса |
show | Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент |
impedance | входной импеданс антенны; полное сопротивление сканирования массива |
sparameters | Объект S-параметра |
returnLoss | Обратная потеря антенны; проверка возвращает потерю массива |
vswr | Коэффициент стоячей волны напряжения антенны |
pattern | диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке |
patternAzimuth | Азимутальная диаграмма антенны или решетки |
patternElevation | Схема высот антенны или решетки |
axialRatio | Осевое отношение антенны |
beamwidth | Ширина луча антенны |
current | Распределение тока по металлической или диэлектрической антенне или поверхности решетки |
charge | Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки |
efficiency | Радиационная эффективность антенны |
EHfields | электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках |
mesh | Свойства сетки металлической или диэлектрической антенны или решетки |
meshconfig | Изменение ячеистого режима структуры антенны |
optimize | Оптимизация антенны или решетки с помощью оптимизатора SADEA |
design | Проектирование прототипа антенны или решеток для резонанса на заданной частоте |
rcs | Расчет и построение графика сечения РЛС платформы, антенны или решетки |
Создайте и просмотрите полосковую дисконную антенну со свойствами по умолчанию.
ant = disconeStrip; show(ant)
Постройте график диаграммы направленности антенны на частоте 147,38 МГц.
pattern(ant, 147.38e6)
Создайте и просмотрите объект антенны дискона с заданными свойствами.
ant = disconeStrip('Height',92e-3,'ConeRadii',[5.5e-3 53e-3],'DiscRadius', 37e-3,'NumStrip',16,... 'StripWidth',1e-3,'FeedWidth',0.5e-3,'FeedHeight',2.2e-3); show(ant)
Постройте график S-параметров антенны на частотном диапазоне от 500 МГц до 5 ГГц.
s = sparameters(ant,linspace(500e6,5e9,101)); figure rfplot(s)
[1] Khumanthem.T., C.Sairam, S.D.Ahirwar и M.Balachary. «Компактная дисконная антенна с малым форм-фактором в диапазоне ОВЧ» EWCI, 2014.
[2] Ки-Хак Ким, Джин-У Ким и Парк Сон-Оок. «Ультрадиапазонная двухдисковая антенна с коническими цилиндрическими проводами». Транзакции IEEE по антеннам и распространению 53, № 10 (октябрь 2005 года): 3403-6. https://doi.org/10.1109/TAP.2005.856036.
[3] Tai C-T. и С. А. Лонг. «Диполи и монополии» в Руководстве по антенной инженерии, 4-е изд., J. L. Volakis (Ред.), McGraw-Hill, 2007.
[4] Макдональд, Джеймс Л. и Деян С. Филипович. «О полосе пропускания моноконных антенн». Транзакции IEEE по антеннам и распространению 56, № 4 (апрель 2008 г.): 1196-1201. https://doi.org/10.1109/TAP.2008.919226.
