biquad

Создание биквадной или двойной биквадной антенны

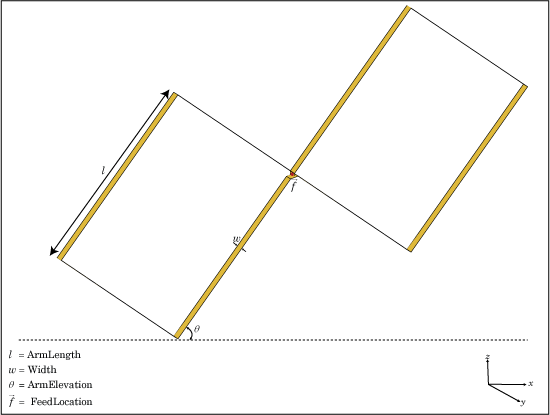

Описание

biquad антенна питается от центра и симметрична относительно ее начала. Длина по умолчанию выбирается для рабочей частоты 2,8 ГГц.

Ширина полосы связана с диаметром эквивалентного цилиндра:

$w = 2d$ = 4r

, где:

d - диаметр эквивалентного цилиндрического диполя.
r - радиус эквивалентного цилиндрического диполя.

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. Диполь полосы по умолчанию подается по центру. Точка подачи совпадает с началом координат. Начало координат расположено на плоскости Y-Z.

Создание

Синтаксис

bq = биквад

bq = биквад (имя, значение)

Описание

bq = biquad создает биквадную антенну.

пример

bq = biquad(Name,Value) создает биквадную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`NumLoops` - Количество петель
2 (по умолчанию) | скалярное целое число

Число циклов для биквада, указанное как скалярное целое число. Установка для этого свойства значения 4 поддерживает двойную биквад-антенну.

Пример: 'NumLoops',4

Типы данных: double

`ArmLength` - Длина двух рукавов
0,0305 (по умолчанию) | скаляр

Длина двух плеч, заданная как скаляр в метрах. Длина по умолчанию выбирается для рабочей частоты 2,8 ГГц.

Пример: 'ArmLength',0.0206

Типы данных: double

`Width` - Ширина руки биквада
1.0000e-03 (дефолт) | скаляр

Biquad ширина руки, заданная как скаляр в метрах.

Пример: 'Width',0.006

Типы данных: double

`ArmElevation` - Угол, образованный биквадратными рычагами к плоскости X-Y
45 (по умолчанию) | скаляр

Угол, образованный плечами биквада к плоскости X-Y, заданный скаляром в метрах.

Пример: 'ArmElevation', 50

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 LumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, задают дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load', элемент люмпедмента. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: bq.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр биквад-антенны

Открыть сценарий в реальном времени

Создайте биквадную антенну с углами рук под углом 50 градусов и просмотрите ее.

bq = biquad('ArmElevation',50);
show(bq)

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Импеданс биквадной антенны

Открыть сценарий в реальном времени

Рассчитайте импеданс биквадратической антенны на частотном диапазоне 2.5GHz-3GHz.

bq = biquad('ArmElevation',50);
impedance(bq,linspace(2.5e9,3e9,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Двойная биквадная антенна

Открыть сценарий в реальном времени

Создайте и просмотрите двойную биквадратическую антенну, используя значения свойств по умолчанию.

ant = biquad('NumLoops',4)

ant =
  biquad with properties:

        NumLoops: 4
       ArmLength: 0.0305
    ArmElevation: 45
           Width: 1.0000e-03
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

show(ant)

Figure contains an axes. The axes with title biquad antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.
