dipoleFolded

Создание сложенной дипольной антенны

Описание

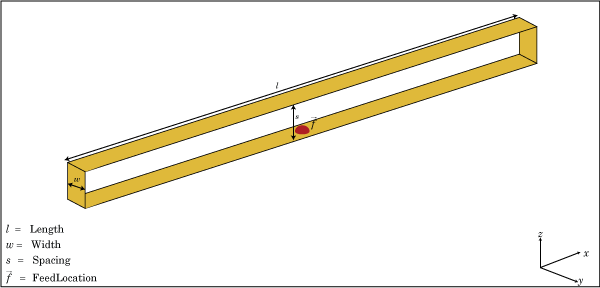

dipolefolded объект представляет собой сложенную дипольную антенну на плоскости X-Y.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

$w = 2d$ = 4r

, где

d - диаметр эквивалентного цилиндрического полюса
r - радиус эквивалентного цилиндрического полюса.

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. По умолчанию сложенный диполь питается от центра. Точка подачи диполя совпадает с началом координат. Начало координат расположено на плоскости X-Y. По сравнению с плоской dipole, сложенная дипольная структура увеличивает входной импеданс антенны.

Создание

Синтаксис

dF = dipureСложенные

dF = dipureFolded (имя, значение)

Описание

dF = dipoleFolded создает полуволновую сложенную дипольную антенну.

пример

dF = dipoleFolded(Name,Value) создает полуволновую свернутую дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Length` - Длина сложенного диполя
2 (по умолчанию) | скаляр

Длина сложенного диполя, заданная как скаляр в метрах. По умолчанию длина выбирается для рабочей частоты 70,5 МГц.

Пример: 'Length',3

Типы данных: double

`Width` - Ширина сложенного диполя
0,0040 (по умолчанию) | скаляр

Ширина сложенного диполя, заданная как скаляр в метрах.

Примечание

Ширина сложенного диполя должна быть меньше 'Length'/ 20 и более'Length'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

`Spacing` - Длина шлейфа короткого замыкания на торцах диполя
0,0245 (по умолчанию) | скаляр

Длина шлейфа короткого замыкания на концах диполя, заданная как скаляр в метрах. Значение должно быть меньше Length/50.

Пример: 'Spacing',3

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, задают дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: dF.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр свернутой дипольной антенны

Открыть сценарий в реальном времени

Создайте и просмотрите сложенный диполь длиной 2 м и шириной 0,05 м.

df = dipoleFolded('Length',2,'Width',0.05)

df =
  dipoleFolded with properties:

       Length: 2
        Width: 0.0500
      Spacing: 0.0245
    Conductor: [1x1 metal]
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]

show(df)

Figure contains an axes. The axes with title dipoleFolded antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности сложенной дипольной антенны

Открыть сценарий в реальном времени

Постройте график направленности сложенного диполя на частоте 70,5 МГц.

df = dipoleFolded

df =
  dipoleFolded with properties:

       Length: 2
        Width: 0.0180
      Spacing: 0.0245
    Conductor: [1x1 metal]
         Tilt: 0
     TiltAxis: [1 0 0]
         Load: [1x1 lumpedElement]

pattern(df, 70.5e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по антенной инженерии, 4-й ред. Нью-Йорк: Макграу-Хилл, 2007.

См. также

bowtieTriangular | cylinder2strip | dipole | monopole

Темы

Поворот антенн и массивов

Представлен в R2015a
