dipoleVee

Создание V-дипольной антенны

Описание

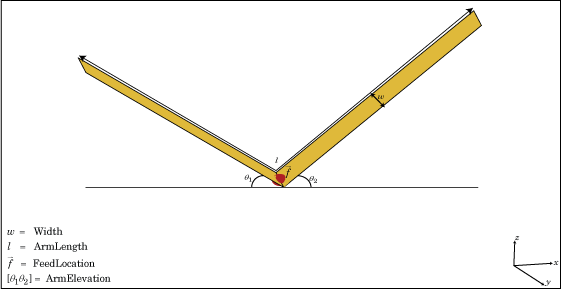

dipoleVee объект - плоская V-дипольная антенна в плоскости X-Y.

Ширина диполя связана с круглым поперечным сечением по уравнению

$w = 2d$ = 4r

, где:

d - диаметр эквивалентного цилиндрического полюса
r - радиус эквивалентного цилиндрического полюса

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины. V-дипольная антенна изогнута вокруг точки питания. По умолчанию V-диполь питается от центра и находится в плоскости X-Y. Точка питания V-дипольной антенны совпадает с началом координат.

Создание

Синтаксис

dv = dipureVee

dv = dipureVee (имя, значение)

Описание

dv = dipoleVee создает полуволновую V-дипольную антенну.

пример

dv = dipoleVee(Name,Value) создает полуволновую V-дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`ArmLength` - Длина двух рукавов
`[1 1]` (по умолчанию) | двухэлементный вектор

Длина двух плеч, заданная как двухэлементный вектор в метрах. По умолчанию длина рычага выбирается для рабочей частоты 75 МГц.

Пример: 'ArmLength',[1,3]

Типы данных: double

`Width` - Ширина V-дипольного плеча
0,1000 (по умолчанию) | скаляр

V-дипольная ширина плеча, заданная как скаляр в метрах.

Примечание

Ширина диполя должна быть меньше Total Arm Length/ 5 и более Total Arm Length/1001. [2]

Пример: 'Width',0.05

Типы данных: double

`ArmElevation` - Угол, образованный двумя плечами относительно плоскости X-Y
`[45 45]` (по умолчанию) | двухэлементный вектор

Угол, образованный двумя плечами вокруг плоскости X-Y, определяемый как двухэлементный вектор в градусах.

Пример: 'ArmElevation',[55 35]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: dv.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание V-образной антенны

Открыть сценарий в реальном времени

Создайте и просмотрите V-образный диполь с центральной подачей, имеющий углы руки 50 градусов.

dv = dipoleVee('ArmElevation',[50 50])

dv =
  dipoleVee with properties:

       ArmLength: [1 1]
    ArmElevation: [50 50]
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

show(dv)

Figure contains an axes. The axes with title dipoleVee antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Импеданс V-дипольной антенны

Открыть сценарий в реальном времени

Вычислите импеданс V-дипольной антенны в диапазоне частот 50 МГц - 100 МГц.

dv = dipoleVee('ArmElevation',[50 50]);
impedance(dv,linspace(50e6,100e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по проектированию антенн. 4-й ред. Нью-Йорк: Макгроу-Хилл, 2007.

См. также

cylinder2strip | dipole | dipoleFolded | loopCircular

Темы

Поворот антенн и массивов

Представлен в R2015a
