hornPotter

Создать рупорную антенну Potter

Описание

hornPotter объект создает рупорную антенну Potter. Рупорная антенна Поттера представляет собой двухрежимную, коническую рупорную антенну с разрывом. Эти антенны используются в беспроводных приложениях, где требуются такие свойства, как низкий уровень поперечной поляризации, низкий уровень боковых лепестков и симметрия луча. Гончарные рупоры широко используются в спутниковой связи для повторного использования частоты.

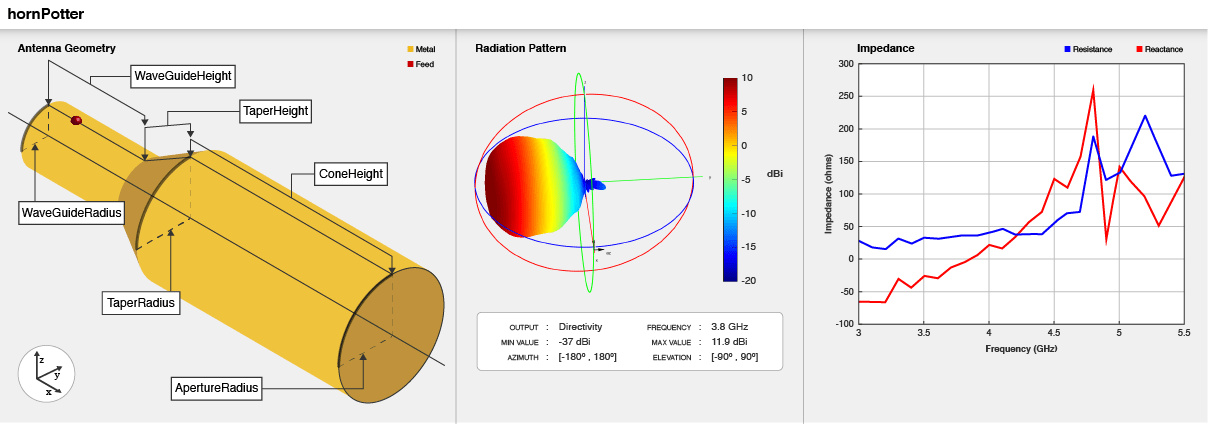

Potter horn antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = hornPotter

ant = hornPotter (имя, значение)

Описание

пример

ant = hornPotter создает антенну рупора Поттера по умолчанию с коническим переходом. Размеры по умолчанию выбираются для рабочей частоты 3,8 ГГц.

пример

ant = hornPotter(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, hornPotter('ConeHeight',0.05) создает рупорную антенну Potter с высотой конуса 50 мм.

Свойства

развернуть все

`Radius` - Радиус кругового волновода
`0.0311` (по умолчанию) | положительный скаляр

Радиус кругового волновода, определяемый как положительный скаляр в метрах.

Пример: 'Radius',0.760

Пример: ant.Radius = 0.760

Типы данных: double

`WaveguideHeight` - Высота кругового волновода
`0.1200` (по умолчанию) | положительный скаляр

Высота кругового волновода, заданная как положительный скаляр в метрах.

Пример: 'WaveguideHeight',0.0340

Пример: ant.WaveguideHeight = 0.0340

Типы данных: double

`FeedHeight` - Высота подачи
`0.0185` (по умолчанию) | положительный скаляр

Высота подачи, заданная как положительный скаляр в метрах.

Пример: 'FeedHeight',0.0085

Пример: ant.FeedHeight = 0.0085

Типы данных: double

`FeedWidth` - Ширина подачи
`0.0005` (по умолчанию) | положительный скаляр

Ширина подачи, заданная как положительное значение в метрах.

Пример: 'FeedWidth',0.0200

Пример: ant.FeedWidth = 0.0200

Типы данных: double

`FeedOffset` - Подписанное расстояние по высоте волновода
`0.0300` (по умолчанию) | скаляр с действительным значением

Расстояние знака по высоте волновода, определяемое как действительный скаляр в метрах.

Пример: 'FeedOffset',0.03627

Пример: ant.FeedOffset = 0.3627

Типы данных: double

`ConeHeight` - Высота конуса
`0.2416` (по умолчанию) | положительный скаляр

Высота конуса, заданная как положительный скаляр в метрах.

Пример: 'ConeHeight',0.0540

Пример: ant.ConeHeight = 0.0540

Типы данных: double

`ApertureRadius` - Радиус апертуры конуса
`0.0626` (по умолчанию) | положительный скаляр

Радиус апертуры конуса, заданный как положительный скаляр в метрах.

Пример: 'ApertureRadius',0.0560

Пример: ant.ApertureRadius = 0.0790

Типы данных: double

`TaperRadius` - Радиус конусности
`0.0626` (по умолчанию) | положительный скаляр

Радиус конусности, заданный как положительный скаляр в метрах.

Пример: 'TaperRadius',0.0760

Пример: ant.TaperRadius = 0.0760

Типы данных: double

`TaperHeight` - Высота конусности
`0.0546` (по умолчанию) | неотрицательный скаляр

Высота конусности, заданная как неотрицательный скаляр в метрах. Для проектирования ступенчато-переходной рупорной антенны Potter, комплект TaperHeight в 0.

Пример: 'TaperHeight',0.0540

Пример: ant.TaperHeight = 0.0540

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`rcs`	Расчет и построение графика сечения РЛС платформы, антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание антенны гончарного рупора по умолчанию и график излучения

Открыть сценарий в реальном времени

Создайте рупорную антенну Potter со свойствами по умолчанию.

ant = hornPotter

ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график направленности рупорной антенны Поттера на частоте 3,8 ГГц.

pattern(ant,3.8e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Логарифмическое распределение заряда на поверхности гончарной роговой антенны

Открыть сценарий в реальном времени

Создайте рупорную антенну Поттера с радиусом апертуры 0,12 м.

ant = hornPotter('ApertureRadius',0.12)

ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.1200
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Визуализация распределения заряда на рупорной антенне Potter в log10 масштаб.

charge(ant,3.5e9,'scale','log10')

Figure contains an axes. The axes with title Charge distribution (log10) contains 3 objects of type patch.

Создание рупорной антенны Potter с пошаговым переходом

Открыть сценарий в реальном времени

Создайте рупорную антенну Поттера с высотой конусности 0 м. Рупор Поттера с высотой конусности 0 м называется рупором Поттера со ступенчатым переходом.

ant = hornPotter('TaperHeight',0)

ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Наложите антенну на диаграмму направленности.

p = PatternPlotOptions;
p.Transparency = 0.5;
pattern(ant,3.8e9,'patternOptions',p)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Чтобы понять эффект прозрачности, выберите Overlay Antenna на графике диаграммы направленности.

Эта опция накладывает антенну на диаграмму направленности.

Подробнее

развернуть все

Ссылки

[1] Ахмед, Зобаер, Асиф Заман и Лутфа Актер. «Параметрический анализ антенны Пикетта Поттера.» В 2015 году Международная конференция IEEE по телекоммуникациям и фотонике (ICTP), 1-4. Дакка, Бангладеш: IEEE, 2015. https://doi.org/10.1109/ICTP.2015.7427926.

[2] Гохил, Швета К и Уша Неелакантан. «Широкополосная двухрежимная рупорная антенна с коническим прерыванием.» В International Research Journal of Engineering and Technology (IRJET), 02: 913-16, 2015.

См. также

horn | hornConical | hornScrimp | waveguideCircular

Темы

Поворот антенн и массивов

Представлен в R2021a
