hornScrimp

Создание рупорной антенны Scrimp

развернуть все на странице

    Описание

    hornScrimp объект создает рупорную антенну Scrimp. Скримп (короткая круговая кольцевая нагруженная рупорная с минимизированной поперечной поляризацией) рупорная антенна - короткая, аксиально гофрированная рупорная антенна с одним пазом. Использование этой антенны обеспечивает высокую эффективность апертуры, низкую перекрестную поляризацию и низкое отношение стоячей волны напряжения (VSWR) в широком диапазоне частот. Эти антенны используются для навигационных спутниковых фидерных линий связи на средней околоземной орбите (МЭО).

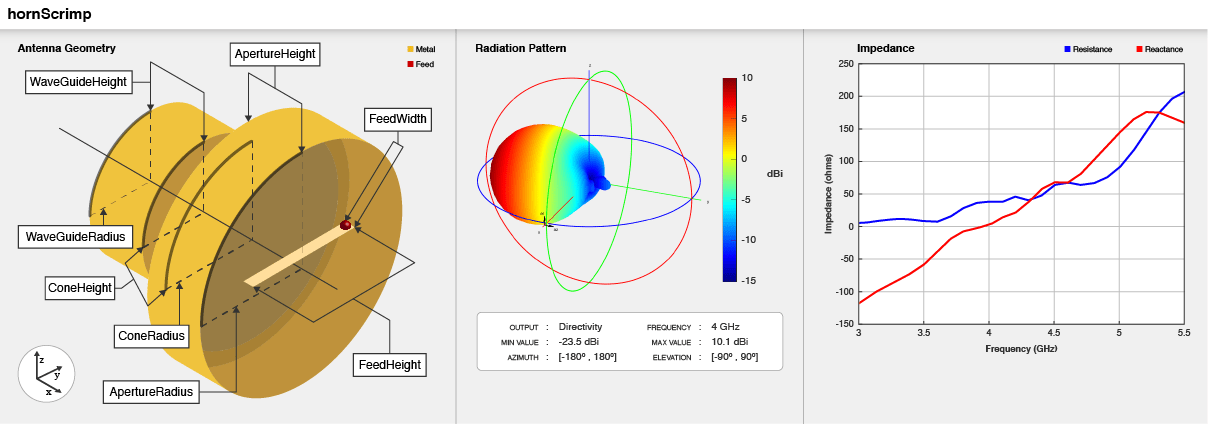

    Scrimp horn antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = hornScrimp
    ant = hornScrimp (имя, значение)

    Описание

    пример

    ant = hornScrimp создает рупорную антенну Scrimp с размерами для рабочей частоты 4 ГГц.

    пример

    ant = hornScrimp(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, hornScrimp('ConeHeight',0.05) создает рупорную антенну Scrimp с высотой конуса 0,05 метра.

    Свойства

    развернуть все

    Радиус кругового волновода, определяемый как положительный скаляр в метрах.

    Пример: 'Radius',0.0760

    Пример: ant.Radius = 0.0760

    Типы данных: double

    Высота кругового волновода, заданная как положительный скаляр в метрах.

    Пример: 'WaveguideHeight',0.0340

    Пример: ant.WaveguideHeight = 0.0340

    Типы данных: double

    Высота подачи, заданная как положительный скаляр в метрах.

    Пример: 'FeedHeight',0.0085

    Пример: ant.FeedHeight = 0.0085

    Типы данных: double

    Ширина подачи, заданная как положительный скаляр в метрах.

    Пример: 'FeedWidth',0.0200

    Пример: ant.FeedWidth = 0.0200

    Типы данных: double

    Расстояние знака по высоте волновода, определяемое как действительный скаляр в метрах.

    Пример: 'FeedOffset',0.03627

    Пример: ant.FeedOffset = 0.03627

    Типы данных: double

    Высота конуса, заданная как положительный скаляр в метрах.

    Пример: 'ConeHeight',0.0540

    Пример: ant.ConeHeight = 0.0540

    Типы данных: double

    Радиус конуса, заданный как положительный скаляр в метрах.

    Пример: 'ConeRadius',0.0540

    Пример: ant.ConeRadius = 0.0540

    Типы данных: double

    Радиус апертуры конуса, заданный как положительный скаляр в метрах.

    Пример: 'ApertureRadius',0.0760

    Пример: ant.ApertureRadius = 0.0760

    Типы данных: double

    Высота апертуры конуса, заданная как положительный скаляр в метрах.

    Пример: 'ApertureHeight',0.0760

    Пример: ant.ApertureHeight = 0.0760

    Типы данных: double

    Высота заглушки, заданная как положительный скаляр в метрах.

    Пример: 'StubHeight',0.0760

    Пример: ant.StubHeight = 0.0760

    Типы данных: double

    Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Ось наклона антенны, заданная как:

    • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

    • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

    • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

    Дополнительные сведения см. в разделе Поворот антенн и массивов.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

    Типы данных: double

    Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
    axialRatioОсевое отношение антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
    currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
    designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
    efficiencyРадиационная эффективность антенны
    EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
    impedanceвходной импеданс антенны; полное сопротивление сканирования массива
    meshСвойства сетки металлической или диэлектрической антенны или решетки
    meshconfigИзменение ячеистого режима структуры антенны
    optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
    patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
    patternAzimuthАзимутальная диаграмма антенны или решетки
    patternElevationСхема высот антенны или решетки
    rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки
    returnLossОбратная потеря антенны; проверка возвращает потерю массива
    sparametersОбъект S-параметра
    vswrКоэффициент стоячей волны напряжения антенны

    Примеры

    свернуть все

    Открыть сценарий в реальном времени

    Создайте рупорную антенну Scrimp со свойствами по умолчанию.

    ant = hornScrimp
    ant =
  hornScrimp with properties:

             Radius: 0.0292
    WaveguideHeight: 0.0250
         FeedHeight: 0.0175
          FeedWidth: 3.0000e-04
         FeedOffset: 0.0200
         ConeHeight: 0.0362
         ConeRadius: 0.0408
     ApertureRadius: 0.0480
     ApertureHeight: 0.0250
         StubHeight: 0.0146
          Conductor: [1×1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1×1 lumpedElement]

    Просмотр антенны с помощью show функция.

    show(ant)

    Постройте график диаграммы направленности рупорной антенны Scrimp на частоте 4 ГГц.

    pattern(ant,4e9)

    Открыть сценарий в реальном времени

    Создайте рупорную антенну Scrimp с радиусом апертуры 0,06 метра.

    ant = hornScrimp;
ant.ApertureRadius = 0.06;

    Визуализация антенны с помощью show функция.

    show(ant)

    Figure contains an axes. The axes with title hornScrimp antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

    Постройте график S-параметров в диапазоне частот от 3,6 ГГц до 4,5 ГГц.

    s = sparameters(ant,linspace(3.6e9,4.5e9,51));
rfplot(s)

    Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{11}).

    Подробнее

    развернуть все

    Ссылки

    [1] Мухаммад, С. А., А. Роллан, С. Х. Далан, Р. Соло и Х. Легай. «Hexagonal-Shape Broadband Compact Scrimp Horn Antenna для работы в C-диапазоне». IEEE Антенны и беспроводное распространение Письма 11 (2012): 842-45.

    [2] Мухаммад, С., А. Роллан, С. Х. Далан, Р. Соло и Х. Легай. «Сравнение рогов скримпа с полостными антеннами Фабри-Перо с малыми апертурами». 6-я Европейская конференция по антеннам и распространению (EUCAP) 2012 года (2012): 817-820.
