Создание плоской перевернутой F-антенны

Описание

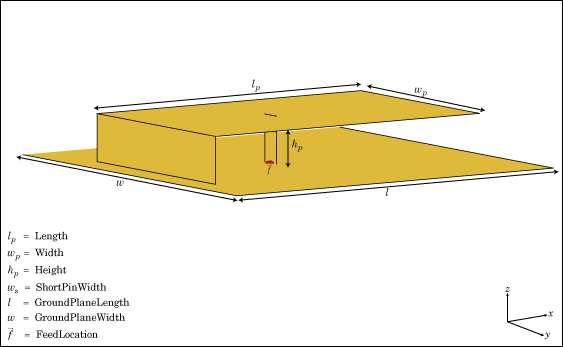

pifa объект представляет собой плоскую перевернутую F-антенну. Антенна PIFA по умолчанию центрируется в начале координат. Точка питания расположена вдоль длины антенны.

Создание

Синтаксис

pf = pifa

pf = pifa (имя, значение)

Описание

пример

pf = pifa для создания плоской перевернутой F-антенны.

пример

pf = pifa(Name,Value) класс для создания плоской перевернутой F-антенны с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Length` - длина антенны PIFA
0,0300 (по умолчанию) | скаляр

Длина антенны PIFA, заданная как скаляр в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',75e-3

Типы данных: double

`Width` - ширина антенны PIFA
0,0200 (по умолчанию) | скаляр

Ширина антенны PIFA, заданная как скаляр в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',35e-3

Типы данных: double

`Height` - Высота подложки
0,0100 (по умолчанию) | скаляр

Высота подложки, заданная как скаляр в метрах.

Пример: 'Height',37e-3

Типы данных: double

`Substrate` - Тип диэлектрического материала
« Воздух» (по умолчанию) | объект

Тип диэлектрического материала, используемого в качестве подложки, определяемого как объект. Для получения дополнительной информации см. dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть равны размерам опорной плиты.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); pf.Substrate = d

`GroundPlaneLength` - Длина нулевой плоскости
0,0360 (по умолчанию) | скаляр

Длина нулевой плоскости, заданная как скаляр в метрах. По умолчанию длина нулевой плоскости измеряется вдоль оси X. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',3

Типы данных: double

`GroundPlaneWidth` - Ширина нулевой плоскости
0,0360 (по умолчанию) | скаляр

Ширина нулевой плоскости, заданная как скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

`PatchCenterOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
`[0 0]` (по умолчанию) | двухэлементный вектор

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

`ShortPinWidth` - Ширина короткозамкнутого штифта патча
0,0200 (по умолчанию) | скаляр

Ширина короткозамкнутого штифта сегмента, заданная как скаляр в метрах. По умолчанию ширина короткозамкнутого штифта измеряется вдоль оси Y.

Пример: 'ShortPinWidth',3

Типы данных: double

`FeedOffset` - Подписанное расстояние точки питания от начала координат
[-0.0020 0] (по умолчанию) | двухэлементный вектор

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный вектор. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 lumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: pf.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр плоской перевернутой антенны F (PIFA)

Открыть сценарий в реальном времени

Создайте и просмотрите антенну PIFA длиной 30 мм, шириной 20 мм над плоскостью заземления 35 мм x 35 мм и точку питания (-2 мм, 0,0).

pf = pifa

pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0360
     GroundPlaneWidth: 0.0360
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(pf)

Figure contains an axes. The axes with title pifa antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности антенны PIFA

Открыть сценарий в реальном времени

Постройте график диаграммы направленности PIFA-антенны на частоте 2,3 ГГц.

pf = pifa('Length',30e-3, 'Width',20e-3, 'GroundPlaneLength',35e-3,...
         'GroundPlaneWidth',35e-3)

pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

pattern(pf,2.3e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Импеданс антенны PIFA

Открыть сценарий

Создайте PIFA антенну, используя диэлектрическую подложку 'RO4725JXR'.

d = dielectric('RO4725JXR');
pf = pifa('Length',30e-3, 'Width',20e-3,'Height',0.0060, 'GroundPlaneLength',35e-3, ...
         'GroundPlaneWidth', 35e-3,'Substrate',d)
show(pf)

pf =

  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0060
            Substrate: [1×1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

Вычислите импеданс антенны в заданном диапазоне частот. ГГц.

impedance(pf,linspace(2.2e9,2.5e9,31));
