monopoleRadial

Создание монопольной антенны, установленной на радиальной плоскости заземления

развернуть все на странице

Описание

monopoleRadial антенный объект создает монопольную антенну, установленную на радиальной плоскости земли. Монопольная радиальная антенна является вариантом монопольной антенны, где антенна установлена на радиалах против прямоугольной плоскости заземления. Эти антенны обычно используются в воздушной и наземной радиосвязи.

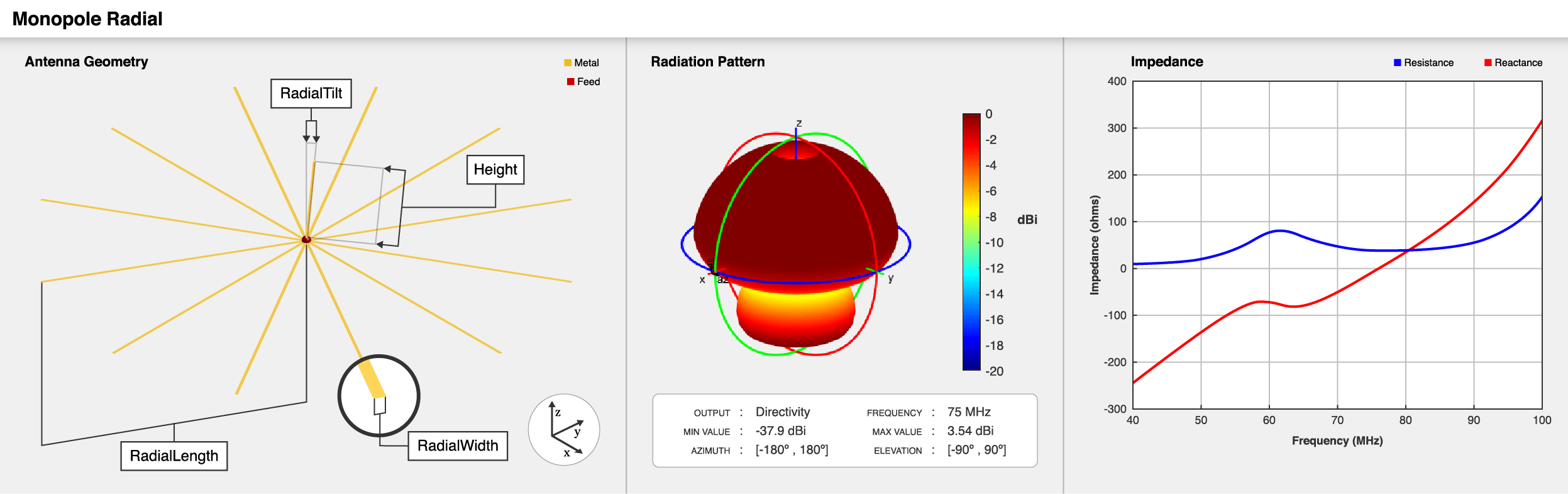

Radial monopole antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

mpr = моноэлементы Радиальный
mpr = моноразведка Radial (имя, значение)

Описание

пример

mpr = monopoleRadial создает четвертьволновую монопольную антенну с радиальной плоскостью заземления. Антенный объект по умолчанию питается по центру точкой питания, расположенной в начале координат на плоскости X-Y. Антенный объект по умолчанию резонирует на частоте 75 МГц.

пример

mpr = monopoleRadial(Name,Value) Задает свойства, используя пары имя-значение. Например, monopoleRadial('Height',2.2) создает монтируемую на радиальной плоскости земли монопольную антенну высотой 2,2 метра. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в кавычки. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

Высота монополя, заданная как положительный скаляр в метре.

Пример: 'Height',3

Типы данных: double

Ширина монополя, заданная как положительный скаляр в метрах.

Примечание

Ширина монополя должна быть меньше 'Height'/ 4 и более 'Height'/1001. Для получения дополнительной информации см. [2].

Пример: 'Width',0.05

Типы данных: double

Число радиалов, указанное как положительный скаляр.

Пример: 'NumRadials',14

Типы данных: double

Ширина каждого радиала в монопольной радиальной антенне, заданная как положительный скаляр в метрах.

Пример: 'RadialWidth',0.05

Типы данных: double

Длина каждого радиала в монопольной радиальной антенне, заданная как положительный скаляр в метрах.

Пример: 'RadialLength',3.13

Типы данных: double

Угол наклона радиалов относительно нулевой плоскости, определяемый как скаляр в градусе. Радиалы наклонены вдоль плоскости X-Y в отрицательном направлении Z.

Пример: 'RadialTilt',10

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; проверка возвращает потерю массива
vswrКоэффициент стоячей волны напряжения антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
meshСвойства сетки металлической или диэлектрической антенны или решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите монопольную антенну, установленную на радиальной плоскости заземления со свойствами по умолчанию.

ant = monopoleRadial;
show(ant)

Figure contains an axes. The axes with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создание и просмотр монопольной антенны на радиальной плоскости заземления шириной 0,0067 метра и высотой 0,33331 метра.

 m = monopoleRadial('Width',0.0067,'Height',0.3331);
 show(m)

Figure contains an axes. The axes with title monopoleRadial antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 225 МГц.

pattern(m,225e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Ссылки

[1] Баланис, Константин А. Теория антенн: анализ и дизайн. 3-й ред. Хобокен, Нью-Джерси: Джон Уайли, 2005.

[2] Волакис, Джон. Руководство по антенной инженерии, 4-й ред. Нью-Йорк: Макграу-Хилл, 2007.

См. также

| |

Темы

Представлен в R2020b
