patchMicrostripCircular

Создание круговой микрополосковой коммутационной антенны с зондовым питанием

развернуть все на странице

Описание

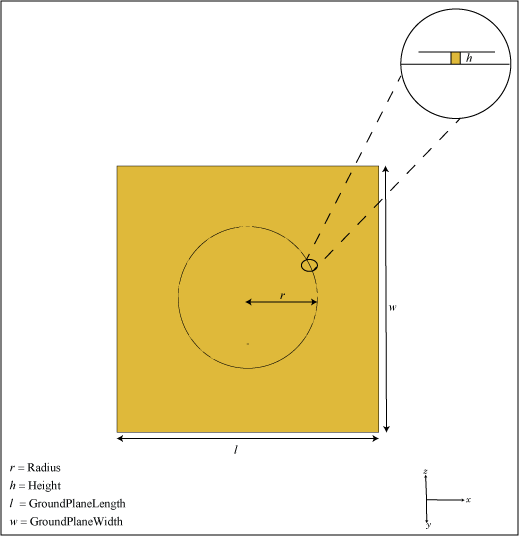

Используйте patchMicrostripCircular изобретение позволяет создать кольцевую микрополосковую патч-антенну с зондовым питанием. По умолчанию участок центрируется в начале координат с точкой подачи вдоль радиуса и опорной плоскостью на плоскости X-Y при z = 0.

Круговые микрополосковые антенны используются в качестве низкопрофильных антенн для воздушных и космических аппаратов. Эти антенны также находят применение в портативных беспроводных приложениях, поскольку они являются легкими, недорогими и легко изготавливаемыми.

Создание

Синтаксис

circularpatch = patchMicrostripCircular
circularpatch = patchMicrostripCircular (имя, значение)

Описание

пример

circularpatch = patchMicrostripCircular создает круговую микрополосковую патч-антенну с зондовым питанием.

пример

circularpatch = patchMicrostripCircular(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, circularpatch = patchMicrostripCircular('Radius',0.2) создает круглый фрагмент с радиусом 0,2 м. Каждое имя свойства заключите в кавычки.

Свойства

развернуть все

Радиус участка, заданный как скаляр в метрах. Радиус по умолчанию - для рабочей частоты 1 ГГц.

Пример: 'Radius',0.2

Пример: circularpatch.Radius = 0.2

Типы данных: double

Высота участка над нулевой плоскостью вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.001

Пример: circularpatch.Height = 0.001

Типы данных: double

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: circularpatch.GroundPlaneLength = 120e-3

Типы данных: double

Ширина нулевой плоскости вдоль оси Y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: circularpatch.GroundPlaneWidth = 120e-3

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого в качестве ручки объекта диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой диэлектрический материал. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть меньше размеров нулевой плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: circularpatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние знака от центра по длине и ширине нулевой плоскости, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента.

Пример: 'FeedOffset',[0.01 0.01]

Пример: circularpatch.FeedOffset = [0.01 0.01]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement - нагрузка, добавляемая к антенному источнику.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите циклический микрополосковый патч по умолчанию.

cp = patchMicrostripCircular
cp =
  patchMicrostripCircular with properties:

               Radius: 0.0798
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.3000
     GroundPlaneWidth: 0.3000
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0525 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(cp)

Figure contains an axes. The axes with title patchMicrostripCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Создайте круговую патч-антенну, используя заданные значения. Отображение антенны.

cp = patchMicrostripCircular('Radius',0.0798,'Height',6e-3,...
       'GroundPlaneLength',0.3,'GroundPlaneWidth',0.3,...
       'FeedOffset',[-0.0525 0]);

show(cp)

Figure contains an axes. The axes with title patchMicrostripCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график патч-антенны на частоте 1 ГГц.

pattern(cp,1e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Вычислите импеданс антенны на частотном диапазоне от 0,5 ГГц до 1,5 ГГц.

f = linspace(0.5e9,1.5e9,61);
impedance(cp,f);

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.
