patchMicrostripInsetfed

Создание микрополосковой коммутационной антенны с вставным питанием

развернуть все на странице

Описание

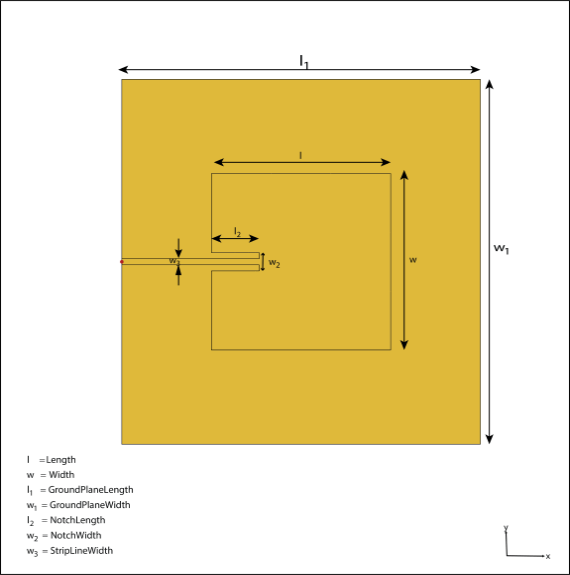

Используйте patchMicrostripInsetfed изобретение позволяет создать вставную микрополосковую патч-антенну. Сегмент по умолчанию центрируется в начале координат.

Создание

Синтаксис

insetpatch = patchMicrostripInsetfed
insetpatch = patchMicrostripInsetfed (имя, значение)

Описание

пример

insetpatch = patchMicrostripInsetfed создает вставную микрополосковую патч-антенну, центрированную в начале координат.

insetpatch = patchMicrostripInsetfed(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, insetpatch = patchMicrostripInsetfed('Length',0.2) создает вставляемый фрагмент длиной 0,2 м. Каждое имя свойства заключено в кавычки.

Свойства

развернуть все

Длина участка вдоль оси X, заданная как скаляр в метрах. По умолчанию используется рабочая частота 4,5 ГГц.

Пример: 'Length',0.2

Пример: insetpatch.Length = 0.2

Типы данных: double

Ширина участка вдоль оси Y, заданная как скаляр в метрах.

Пример: 'Width',0.1

Пример: insetpatch.Width = 0.1

Типы данных: double

Высота участка вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.001

Пример: insetpatch.Height = 0.001

Типы данных: double

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: insetpatch.GroundPlaneLength = 120e-3

Типы данных: double

Ширина нулевой плоскости вдоль оси Y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: insetpatch.GroundPlaneWidth = 120e-3

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого в качестве ручки объекта диэлектрического материала. Для получения дополнительной информации см. dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть равны размерам опорной плиты.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); insetpatch.Substrate = d

Подписанное расстояние участка от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: insetpatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Подписанное расстояние подачи от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента.

Пример: 'FeedOffset',[0.01 0.01]

Пример: insetpatch.FeedOffset = [0.01 0.01]

Типы данных: double

Ширина линии полосы вдоль оси Y, заданная как скаляр в метрах.

Пример: 'StripLineWidth',0.1

Пример: insetpatch.StripLineWidth = 0.1

Типы данных: double

Длина выреза вдоль оси X, заданная как скаляр в метрах.

Пример: 'NotchLength',0.2

Пример: insetpatch.NotchLength = 0.2

Типы данных: double

Ширина выреза вдоль оси Y, заданная как скаляр в метрах.

Пример: 'NotchWidth',0.1

Пример: insetpatch.NotchWidth = 0.1

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: insetpatch.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите микрополосковый патч с вставкой по умолчанию.

insetpatch = patchMicrostripInsetfed
insetpatch =
  patchMicrostripInsetfed with properties:

               Length: 0.0300
                Width: 0.0290
               Height: 0.0013
            Substrate: [1x1 dielectric]
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0300 0]
       StripLineWidth: 1.0000e-03
          NotchLength: 0.0080
           NotchWidth: 0.0030
    GroundPlaneLength: 0.0600
     GroundPlaneWidth: 0.0600
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(insetpatch)

Figure contains an axes. The axes with title patchMicrostripInsetfed antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

См. также

|

Темы

Представлен в R2017b
