patchMicrostripElliptical

Создание эллиптической микрополосковой коммутационной антенны

Описание

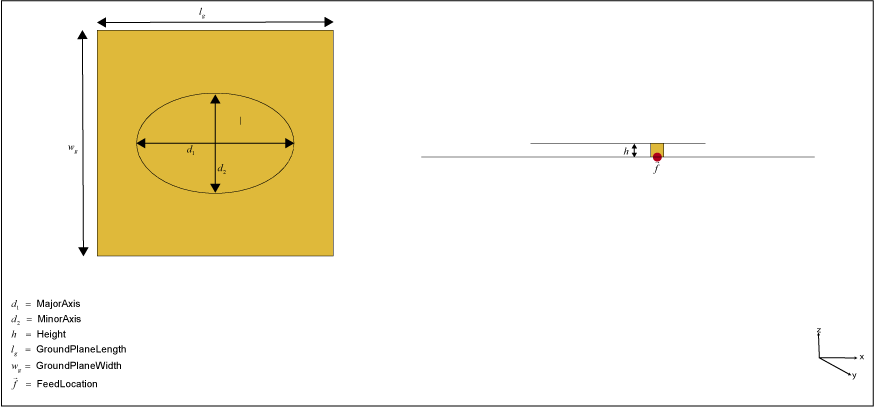

patchMicrostripElliptical объект создает эллиптическую микрополосковую патч-антенну с зондовым питанием. Сегмент по умолчанию центрируется в начале координат. Эллипс выбран для рабочей частоты около 5,45 ГГц. Эллиптические микрополосковые коммутационные антенны используются в высокопроизводительных приложениях, таких как космические аппараты, самолеты, ракеты и спутники. Эллиптические микрополосковые коммутационные антенны с оптимальными размерами действуют как излучатели круговых поляризованных волн.

Создание

Синтаксис

ant = patchMicrostripElliptical

ant = patchMicrostripElliptical (имя, значение)

Описание

пример

ant = patchMicrostripElliptical создает эллиптическую микрополосковую патч-антенну с зондовым питанием, работающую на частоте 5,45 ГГц.

ant = patchMicrostripElliptical(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = patchMicrostripElliptical('MajorAxis',0.0878) создает эллиптическую микрополосковую патч-антенну с большой осью 0,0878 метра. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`MajorAxis` - Самый длинный диаметр эллипса
`0.0300` (по умолчанию) | скаляр

Самый длинный диаметр эллипса вдоль оси X, заданный как скаляр в метрах.

Пример: 'MajorAxis',0.0989

Пример: ant.MajorAxis = 0.0989

Типы данных: double

`MinorAxis` - Кратчайший диаметр эллипса
`0.0200` (по умолчанию) | скаляр

Кратчайший диаметр эллипса вдоль оси Y, заданный как скаляр в метрах.

Пример: 'MinorAxis',0.0898

Пример: ant.MinorAxis = 0.0898

Типы данных: double

`Height` - Высота накладки
`0.0016` (по умолчанию) | скаляр

Высота участка над нулевой плоскостью вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.001

Пример: ant.Height = 0.001

Типы данных: double

`Substrate` - Тип диэлектрического материала
« Воздух» (по умолчанию) | `dielectric` дескриптор функции

Тип диэлектрического материала, используемого в качестве подложки, определяемого в качестве ручки объекта диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой диэлектрический материал. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть меньше размеров нулевой плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

`GroundPlaneLength` - Длина нулевой плоскости
0,0450 (по умолчанию) | скаляр

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Настройка 'GroundPlaneLength' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: ant.GroundPlaneLength = 120e-3

Типы данных: double

`GroundPlaneWidth` - Ширина нулевой плоскости
0,0450 (по умолчанию) | скаляр

Ширина нулевой плоскости вдоль оси Y, заданная как скаляр в метрах. Настройка 'GroundPlaneWidth' кому Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: ant.GroundPlaneWidth = 120e-3

Типы данных: double

`PatchCenterOffset` - Подписанное расстояние патча от места происхождения
`[0 0]` (по умолчанию) | двухэлементный вещественный вектор

Подписанное расстояние участка от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости. Расстояния измеряют по длине и ширине нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: ant.PatchCenterOffset = [0.01 0.01]

Типы данных: double

`FeedOffset` - Подписанное расстояние подачи от места происхождения
`[0.0047 0.0045]` (по умолчанию) | двухэлементный вещественный вектор

Подписанное расстояние подачи от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения подачи относительно плоскости заземления и сегмента.

Пример: 'FeedOffset',[0.01 0.01]

Пример: ant.FeedOffset = [0.01 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement - нагрузка, добавляемая к антенному источнику.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Эллиптическая микрополосковая патч-антенна по умолчанию

Открыть сценарий в реальном времени

Создайте и просмотрите эллиптическую микрополосковую патч-антенну по умолчанию.

ant = patchMicrostripElliptical

ant =
  patchMicrostripElliptical with properties:

            MajorAxis: 0.0300
            MinorAxis: 0.0200
               Height: 0.0016
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0450
     GroundPlaneWidth: 0.0450
    PatchCenterOffset: [0 0]
           FeedOffset: [0.0047 0.0045]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show (ant)

Figure contains an axes. The axes with title patchMicrostripElliptical antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Визуализация диаграммы направленности антенны на частоте 5,45 ГГц.

pattern(ant,5.45e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.
