patchMicrostripTriangular

Создание треугольной микрополосковой коммутационной антенны

развернуть все на странице

Описание

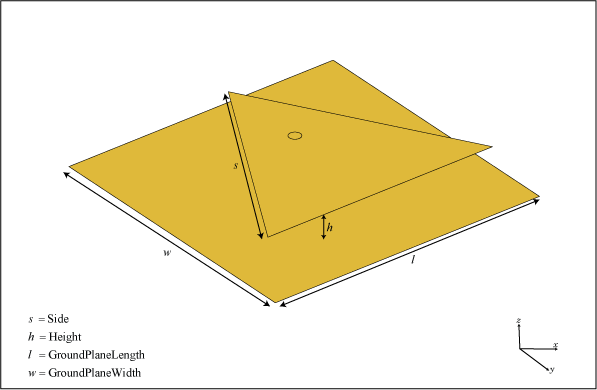

Используйте patchMicrostripTriangular создание треугольной микрополосковой патч-антенны. Сегмент по умолчанию центрируется в начале координат. По умолчанию размеры выбираются для рабочей частоты 15 ГГц. При использовании тефлоновой подложки рабочая частота по умолчанию составляет 12,5 ГГц.

Создание

Синтаксис

trianglepatch = patchMicrostripTriangular
trianglepatch = patchMicrostripTriangular (имя, значение)

Описание

пример

trianglepatch = patchMicrostripTriangular создает треугольную микрополосковую патч-антенну.

пример

trianglepatch = patchMicrostripTriangular(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, trianglepatch = patchMicrostripTriangular('Side',0.2) создает треугольный микрополосковый патч с длиной стороны 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длины сторон треугольного фрагмента, определяемые как скаляр в метрах или двух- или трехэлементный вектор с каждым элементом в метрах.

  • Равносторонний треугольник - Side значение свойства является скаляром. Все три стороны треугольника равны.

  • Равнобедренный треугольник - Side значение свойства является двухэлементным вектором. Первое значение указывает основание треугольника вдоль оси X. Второе значение определяет две другие стороны треугольника.

  • Скаленовый треугольник - Side значение свойства является трехэлементным вектором. Первое значение указывает основание треугольника вдоль оси X. Остальные два значения определяют две другие стороны треугольника.

Пример: 'Side',0.2

Пример: trianglepatch.Side = [0.2,0.3,0.4] где первое значение является основанием скаленого треугольника вдоль оси X.

Типы данных: double

Высота участка над землей вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.2

Пример: trianglepatch.Height = 0.002

Типы данных: double

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах.

Пример: 'GroundPlaneLength',120e-3

Пример: trianglepatch.GroundPlaneLength = 120e-3

Типы данных: double

Ширина нулевой плоскости вдоль оси Y, заданная как скаляр в метрах.

Пример: 'GroundPlaneWidth',120e-3

Пример: trianglepatch.GroundPlaneWidth = 120e-3

Типы данных: double

Подписанное расстояние участка от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости. Расстояния измеряют по длине и ширине нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: trianglepatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Подписанное расстояние подачи от начала координат, определяемое как двухэлементный реальный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента. Расстояния измеряют по длине и ширине нулевой плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: trianglepatch.FeedOffset = [0.01 0.01]

Типы данных: double

Диаметр подачи, заданный как скаляр в метрах.

Пример: 'FeedDiameter',0.0600

Пример: trianglepatch.FeedDiameter = 0.0600

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Тип диэлектрического материала, используемого в качестве подложки, определяемого в качестве ручки объекта диэлектрического материала. Можно выбрать любой материал из DielectricCatalog или используйте свой диэлектрический материал. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть меньше размеров нулевой плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement - нагрузка, добавляемая к антенному источнику.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание и просмотр треугольного микрополоскового сегмента по умолчанию.

p = patchMicrostripTriangular
p =
  patchMicrostripTriangular with properties:

                 Side: 0.0102
               Height: 0.0016
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0120
     GroundPlaneWidth: 0.0120
    PatchCenterOffset: [0 0]
           FeedOffset: [0 5.4173e-04]
         FeedDiameter: 2.5000e-04
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(p)

Figure contains an axes. The axes with title patchMicrostripTriangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте график излучения на частоте 15 ГГц.

pattern(p,15e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте различные типы треугольников для использования в фрагменте.

Равносторонний треугольник

Создайте равносторонний треугольный участок стороны 7,2 мм.

ant = patchMicrostripTriangular('Side',7.2e-3);
show(ant);

Figure contains an axes. The axes with title patchMicrostripTriangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Равнобедренный треугольник

Создайте равнобедренную треугольную пятачную антенну со сторонами, используя следующие размеры: 5 мм и 7,2 мм.

ant =  patchMicrostripTriangular('Side',[5e-3,7.2e-3]);
show(ant);

Figure contains an axes. The axes with title patchMicrostripTriangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

На приведенном выше рисунке видно, что в качестве основания треугольника выбрано первое значение стороны.

Скаленый треугольник

Создайте скаленую треугольную патч-антенну со стороной, используя следующие размеры: 8 мм, 5 мм и 4 мм.

ant = patchMicrostripTriangular('Side',[8e-3, 6e-3, 5e-3]);
show(ant);

Figure contains an axes. The axes with title patchMicrostripTriangular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

На приведенном выше рисунке видно, что в качестве основания треугольника выбрано первое значение стороны.

Открыть сценарий в реальном времени
Создайте и просмотрите треугольный микрополосковый пластырь с помощью тефлоновой подложки.
d = dielectric('Teflon');
p = patchMicrostripTriangular('Substrate',d);
show(p)
Figure contains an axes. The axes with title patchMicrostripTriangular antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, Teflon.
Постройте диаграмму направленности антенны.
pattern(p,12.5e6)
Figure contains an axes and other objects of type uicontrol. The axes contains 6 objects of type patch, surface. This object represents Teflon.
См. также
 |  |
Темы
Представлен в R2018a
