vivaldiAntipodal

Создание антиподального элемента Вивальди

развернуть все на странице

Описание

vivaldiAntipodal создает антиподальный элемент Vialdi. Антиподальные Вивальди входят в группу концевых конических щелевых антенн, и ожидается, что такие антенны обеспечат средний коэффициент усиления с меньшими боковыми лепестками и широкой полосой пропускания. Эти антенны являются недорогими, геометрически простыми по форме и в основном используются в беспроводной связи и радарах.

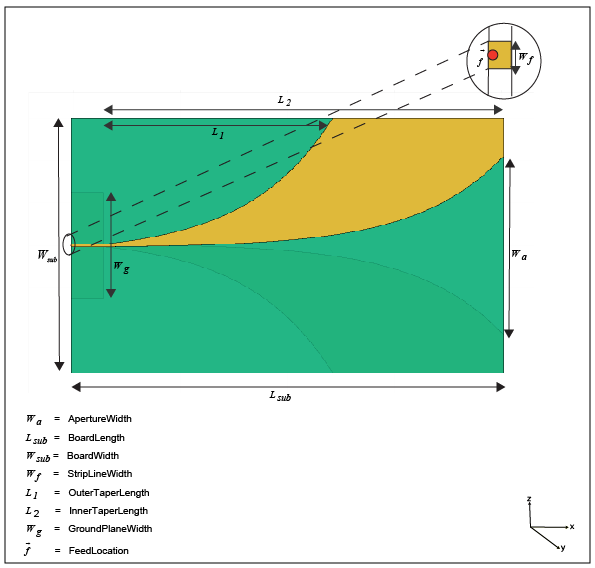

Default view of a antipodal vivaldi antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = vivaldiАнтиподальный
ant = vivaldiAntipodal (имя, значение)

Описание

ant = vivaldiAntipodal создает антиподальный объект Vialdi. По умолчанию антенна центрируется в начале координат, и размер выбирается для рабочей частоты 3,22 ГГц.

пример

ant = vivaldiAntipodal(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, aviv = vivaldiAntipodal('BoardLength',0.2) создает антиподальный Вивальди с длиной доски 0,2 м.

Примечание

Свойства, которые не указаны, сохраняют значения по умолчанию.

Свойства

развернуть все

Длина ПП, заданная как скаляр в метре.

Пример: 'BoardLength',2e-3

Ширина ПП, заданная как скаляр в метрах.

Пример: 'BoardWidth',2e-3

Высота ПП, заданная как скаляр в метре.

Пример: 'Height',1e-6

Скорость открытия конусности, заданная как скаляр. Это свойство определяет скорость перехода выреза от точки питания к апертуре. Минимальное значение OpeningRate является 1 и максимальное значение равно 80.

Пример: 'OpeningRate',1.2

Типы данных: double

Длина конусности на внутренней кромке антенны, заданная как скаляр в метрах.

Пример: 'InnerTaperLength',2e-3

Длина конусности у внешнего края антенны, заданная как скаляр в метре.

Пример: 'OuterTaperLength',2e-3

Ширина апертуры, заданная как скаляр в метрах.

Пример: 'ApertureWidth',3e-3

Ширина полосы, используемой в точке питания, заданная как скаляр в метрах.

Пример: 'StripLineWidth',0.3

Типы данных: double

Ширина нулевой плоскости, заданный скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого как диэлектрический объект. Дополнительные сведения см. в разделе dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки. По умолчанию dielectric Роджерс RO4003C с EpsilonR 3.38, LossTangent 0,0027, и Thickness 0.000508

Пример: ant= vivaldiAntipodal('Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,'Thickness',0.6e-3))

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: avi.Load = lumpedElement('Impedance',75)

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; проверка возвращает потерю массива
vswrКоэффициент стоячей волны напряжения антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
meshСвойства сетки металлической или диэлектрической антенны или решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте антиподальный антенный объект Vialdi с заданными свойствами.

avi = vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
            'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

Просмотрите антенну.

show(avi)

Figure contains an axes. The axes with title vivaldiAntipodal antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed, RO4003C.

Открыть сценарий в реальном времени
График диаграммы направленности антиподальной антенны Вивальди на частоте 3 ГГц
avi=vivaldiAntipodal("OpeningRate",30,'Substrate',dielectric('Name','RO4003C','EpsilonR',3.38,'LossTangent',0.0027,...
'Thickness',0.508e-3))
avi =
  vivaldiAntipodal with properties:

         BoardLength: 0.2020
          BoardWidth: 0.1200
              Height: 5.0800e-04
         OpeningRate: 30
      StripLineWidth: 0.0011
    OuterTaperLength: 0.0800
    InnerTaperLength: 0.1870
       ApertureWidth: 0.0840
    GroundPlaneWidth: 0.0500
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]


pattern(avi,3e9)
Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface. This object represents RO4003C.
Ссылки
[1] Баланис, К. А. Теория антенн. Анализ и дизайн, 3-й ред. Нью-Йорк: Уайли, 2005.
