Генератор векторов пространства

Генерировать сигналы пространственно-векторной модуляции

развернуть все на странице
  • Библиотека:

  • Блок управления двигателем/элементы управления/математические преобразования

Описание

Блок генератора космических векторов генерирует сигналы напряжения модуляции космических векторов из опорных напряжений статора, описанных компонентами напряжения α-β.

Блок использует комбинацию обратного преобразования Кларка и пространственно-векторной широтно-импульсной модуляции (SVPWM) для вычисления модулированных выходных напряжений постоянного тока.

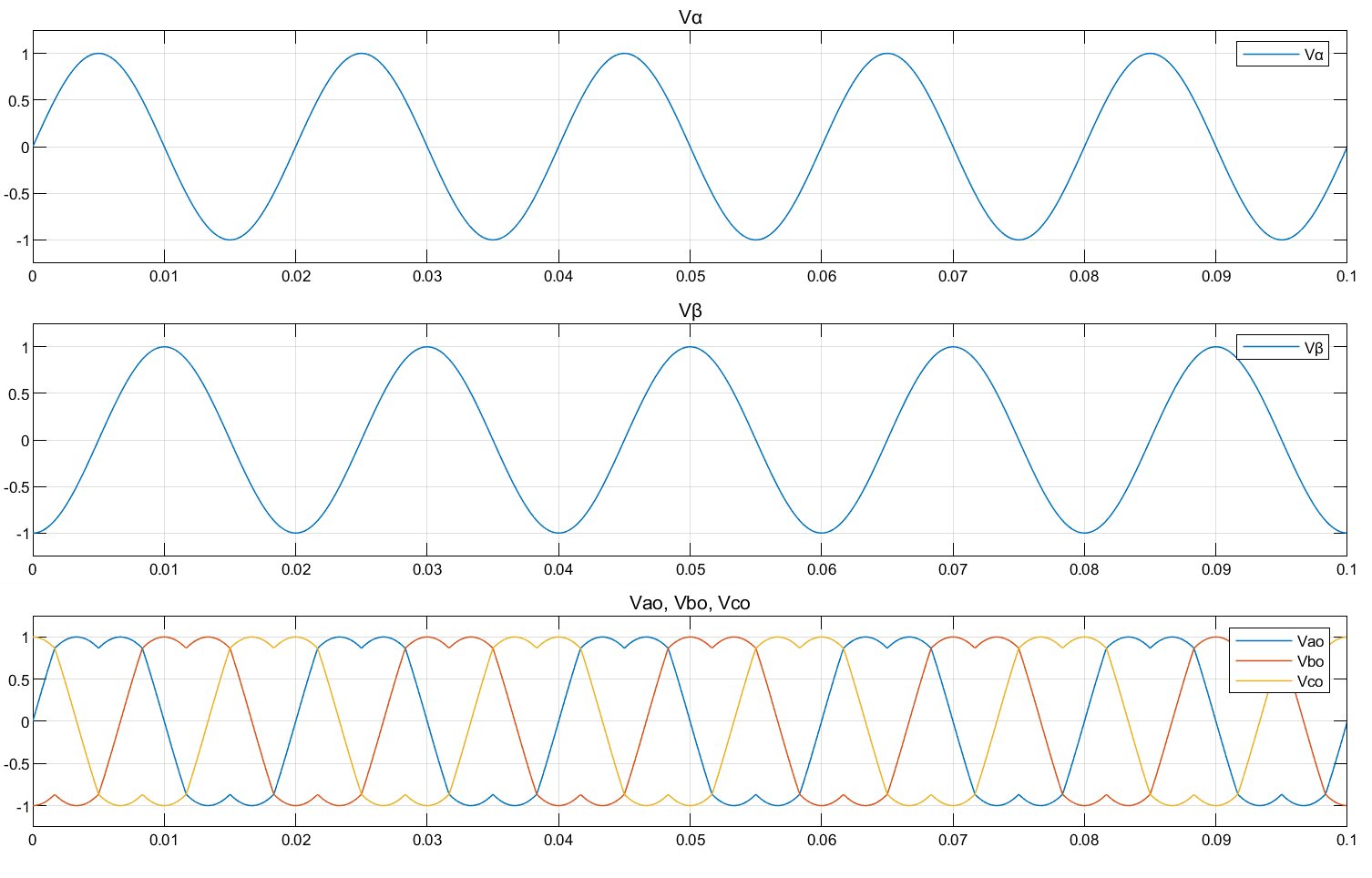

На этом рисунке показаны входные опорные напряжения и генерируемые сигналы напряжения модуляции пространственных векторов:

Порты

Вход

развернуть все

Компонент опорного напряжения статора по α-оси αβ-системы отсчета.

Типы данных: single | double | fixed point

Компонент опорного напряжения статора по оси β системы координат αβ.

Типы данных: single | double | fixed point

Продукция

развернуть все

Компонент опорного напряжения статора вдоль оси а опорного кадра abc.

Типы данных: single | double | fixed point

Компонент опорного напряжения статора вдоль оси b опорного кадра abc.

Типы данных: single | double | fixed point

Компонент опорного напряжения статора вдоль оси c опорной системы координат abc.

Типы данных: single | double | fixed point

Примеры модели

Field-Oriented Control of Induction Motor Using Speed Sensor

Полевое управление асинхронным двигателем с помощью датчика скорости

Реализует метод полевого управления (FOC) для управления скоростью трехфазного асинхронного двигателя переменного тока (ACIM). Алгоритм ВОК требует обратной связи частоты вращения ротора, которая получается в этом примере с помощью квадратурного датчика кодирования. Дополнительные сведения о ВОК см. в разделе Полевое управление (ВОК).

Field-Oriented Control of PMSM Using Hall Sensor

Полевое управление PMSM с помощью датчика Холла

Реализует метод полевого управления (ВОК) для управления скоростью трехфазного синхронного двигателя с постоянными магнитами (ПМСМ). Алгоритм ВОК требует обратной связи по положению ротора, которая получается датчиком Холла. Дополнительные сведения о ВОК см. в разделе Полевое управление (ВОК).

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.
