Задание граничных условий для несущей модели
structuralBC( задает одну из стандартных структурных граничных зависимостей. Здесь, structuralmodel,RegionType,RegionID,'Constraint',Cval)Cval может быть 'fixed', 'free', 'roller', или 'symmetric'. Значение по умолчанию: 'free'.
Избегайте использования 'symmetric' для переходного и модального анализа, поскольку симметричное ограничение может препятствовать участию некоторых структурных видов.
structuralBC( принудительное перемещение на границе типа structuralmodel,RegionType,RegionID,'Displacement',Dval)RegionType с RegionID Идентификационные номера.
structuralBC( задает компоненты x, y и z принудительного смещения.structuralmodel,RegionType,RegionID,'XDisplacement',XDval,'YDisplacement',YDval,'ZDisplacement',ZDval)
structuralBC не требует указания всех трех компонентов. В зависимости от проблемы структурного анализа можно указать один или несколько компонентов, выбрав соответствующие аргументы и пропустив другие.
structuralBC( задает компоненты r- и z принудительного смещения для осесимметричной модели. Радиальная составляющая (r-составляющая) должна быть равна нулю на оси вращения.structuralmodel,RegionType,RegionID,'RDisplacement',RDval,'ZDisplacement',ZDval)
structuralBC не требует указания обоих компонентов.
structuralBC(определяет форму и длительность изменяющегося во времени значения x-компонента принудительного смещения. Можно также указать форму и длительность других компонентов смещения следующим образом:structuralmodel,RegionType,RegionID,'XDisplacement',XDval,Name,Value)
structuralBC(...,'YDisplacement', для y-компонента.YDval,Name,Value)
structuralBC(...,'ZDisplacement', для z-компонента. Этот синтаксис используется для 3-D или осесимметричной модели.ZDval,Name,Value)
structuralBC(...,'RDisplacement', для радиального компонента в осесимметричной модели.RDval,Name,Value)
structuralBC( задает многоточечное ограничение с использованием всех степеней свободы в комбинации геометрических областей, указанных structuralmodel,RegionType,RegionID,'Constraint','multipoint')RegionType и RegionID. Местоположение привязки для ограничения является геометрическим центром всех узлов в комбинации всех заданных геометрических областей.
Этот синтаксис необходим, если предполагается использовать результаты, полученные с помощью метода уменьшения порядка модели в Simscape™ Multibody™
Reduced Order Flexible Solid блок. Модели Simscape ожидают, что соединения во всех соединениях будут иметь шесть степеней свободы, в то время как дифференциальное уравнение Toolbox™ в частных производных использует две или три степени свободы в каждом узле. Установка многоточечной зависимости гарантирует, что все узлы и все степени свободы для указанных геометрических областей имеют жесткую зависимость с геометрическим центром всех указанных геометрических областей в целом в качестве опорной точки. Опорное расположение имеет шесть степеней свободы.
Для повышения производительности укажите геометрические области с минимальным количеством узлов. Например, вместо грани используйте набор ребер, а вместо ребра - набор вершин.
structuralBC(___,'Reference', указывает опорную точку для многоточечной зависимости вместо использования геометрического центра всех указанных областей в качестве опорной точки. Coords)
Используйте этот синтаксис с входными аргументами из предыдущего синтаксиса.
structuralBC(___,'Vectorized','on') использует вычисление векторизованной функции при передаче дескриптора функции в качестве аргумента. Если функция вычисляет векторизированным образом, то использование этого аргумента экономит время. См. раздел Векторизация. Дополнительные сведения об этой оценке см. в разделе Некондиционные граничные условия.
Используйте этот синтаксис с любым из входных аргументов из предыдущих синтаксисов.
bc = structuralBC(___)
Наложите фиксированные границы и тягу на два конца биметаллического кабеля.
Создайте модель несущей конструкции.
structuralModel = createpde('structural','static-solid');
Создание вложенных цилиндров для моделирования биметаллического кабеля.
gm = multicylinder([0.01,0.015],0.05);
Назначьте геометрию несущей модели и постройте ее график.
structuralModel.Geometry = gm; pdegplot(structuralModel,'CellLabels','on','FaceLabels','on','FaceAlpha',0.4)
Для каждого металла укажите модуль Юнга и коэффициент Пуассона.
structuralProperties(structuralModel,'Cell',1,'YoungsModulus',110E9, ... 'PoissonsRatio',0.28); structuralProperties(structuralModel,'Cell',2,'YoungsModulus',210E9, ... 'PoissonsRatio',0.3);
Укажите, что грани 1 и 4 являются фиксированными границами.
structuralBC(structuralModel,'Face',[1,4],'Constraint','fixed')
ans =
StructuralBC with properties:
RegionType: 'Face'
RegionID: [1 4]
Vectorized: 'off'
Boundary Constraints and Enforced Displacements
Displacement: []
XDisplacement: []
YDisplacement: []
ZDisplacement: []
Constraint: "fixed"
Radius: []
Reference: []
Boundary Loads
Force: []
SurfaceTraction: []
Pressure: []
TranslationalStiffness: []
Задайте тягу поверхности для граней 2 и 5.
structuralBoundaryLoad(structuralModel,'Face',[2,5],'SurfaceTraction',[0;0;100])
ans =
StructuralBC with properties:
RegionType: 'Face'
RegionID: [2 5]
Vectorized: 'off'
Boundary Constraints and Enforced Displacements
Displacement: []
XDisplacement: []
YDisplacement: []
ZDisplacement: []
Constraint: []
Radius: []
Reference: []
Boundary Loads
Force: []
SurfaceTraction: [3x1 double]
Pressure: []
TranslationalStiffness: []
Создайте модель несущей конструкции.
structuralModel = createpde('structural','static-solid');
Создайте геометрию блока.
gm = multicuboid(0.2,0.1,0.05);
Назначьте геометрию несущей модели и постройте ее график.
structuralModel.Geometry = gm; pdegplot(structuralModel,'FaceLabels','on','FaceAlpha',0.5)
Задайте модуль Юнга, коэффициент Пуассона и плотность массы.
structuralProperties(structuralModel,'YoungsModulus',74e9,... 'PoissonsRatio',0.42,... 'MassDensity',19.29e3);
Укажите гравитационную нагрузку на балку.
structuralBodyLoad(structuralModel,'GravitationalAcceleration',[0;0;-9.8]);Укажите, что грань 5 является фиксированной границей.
structuralBC(structuralModel,'Face',5,'Constraint','fixed');
Задайте смещение по оси Z на грани 3 модели. Оставляя смещения x и y неопределенными, можно разрешить перемещение грани 3 в направлениях x и y.
structuralBC(structuralModel,'Face',3,'ZDisplacement',0.0001);
Создайте сетку и решите модель.
generateMesh(structuralModel); R = solve(structuralModel);
Постройте график деформированной формы с x-компонентом нормального напряжения.
pdeplot3D(structuralModel,'ColorMapData',R.Stress.sxx,'Deformation',R.Displacement)
Теперь задайте все три смещения на одной грани. Здесь z-смещение одинаково, но x- и y-смещения оба равны нулю. Грань 3 не может перемещаться в направлениях x и y.
structuralBC(structuralModel,'Face',3,'Displacement',[0;0;0.0001]); R = solve(structuralModel); pdeplot3D(structuralModel,'ColorMapData',R.Stress.sxx,'Deformation',R.Displacement)
Таким образом, уточнение 'Displacement',[0;0;0.0001] эквивалентно заданию 'XDisplacement',0,'YDisplacement',0,'ZDisplacement',0.0001.
structuralBC(structuralModel,'Face',3,'XDisplacement',0, ... 'YDisplacement',0, ... 'ZDisplacement',0.0001); R = solve(structuralModel); pdeplot3D(structuralModel,'ColorMapData',R.Stress.sxx,'Deformation',R.Displacement)
Проанализируйте вращающийся диск с радиальным сжатием на ступице из-за прессовой посадки. Внутренний радиус диска составляет 0,05, а внешний - 0,2. Толщина диска 0,05 при посадке с натягом 50E-6. Для этого анализа упростите 3D осесимметричную модель до 2-й модели.
Создание модели статического структурного анализа для решения осесимметричной задачи.
structuralmodel = createpde('structural','static-axisymmetric');
Модель 2-D представляет собой прямоугольную полосу, размер по оси X которой простирается от ступицы до внешней поверхности и размер по оси Y которой простирается по высоте диска. Создайте геометрию, указав координаты четырех углов полосы. Для осесимметричных моделей панель инструментов предполагает, что ось вращения является вертикальной осью, проходящей через r = 0, что эквивалентно x = 0.
g = decsg([3 4 0.05 0.2 0.2 0.05 -0.025 -0.025 0.025 0.025]');
Включите геометрию в модель.
geometryFromEdges(structuralmodel,g);
Постройте график геометрии с метками кромок и вершин.
figure pdegplot(structuralmodel,'EdgeLabels','on','VertexLabels','on') xlim([0 0.3]) ylim([-0.05 0.05])
Задайте модуль Юнга, коэффициент Пуассона и плотность массы.
structuralProperties(structuralmodel,'YoungsModulus',210e9, ... 'PoissonsRatio',0.28, ... 'MassDensity',7700);
Приложите центробежную нагрузку из-за вращения диска. Предположим, что диск вращается со скоростью 104,7 рад/с.
structuralBodyLoad(structuralmodel,'AngularVelocity',1047);Примените радиальное смещение на ступице диска к пресс-посадке модели.
structuralBC(structuralmodel,'Edge',4,'RDisplacement',50e-6);
Зафиксируйте осевое смещение точки на ступице, чтобы предотвратить движение жесткого тела.
structuralBC(structuralmodel,'Vertex',1,'ZDisplacement',0);
Создайте сетку.
generateMesh(structuralmodel);
Решите модель.
structuralresults = solve(structuralmodel);
Постройте график радиального смещения диска.
figure pdeplot(structuralmodel, ... 'XYData',structuralresults.Displacement.ur, ... 'ColorMap','jet') axis equal xlim([0 0.3]) ylim([-0.05 0.05])
Постройте график кругового (кольцевого) напряжения.
figure pdeplot(structuralmodel, ... 'XYData',structuralresults.Stress.sh, ... 'ColorMap','jet') axis equal xlim([0 0.3]) ylim([-0.05 0.05])
Используйте дескриптор функции для задания гармонически изменяющегося возбуждения в пучке.
Создайте переходную динамическую модель для 3-D проблемы.
structuralmodel = createpde('structural','transient-solid');
Создайте геометрию и включите ее в модель. Постройте график геометрии.
gm = multicuboid(0.06,0.005,0.01); structuralmodel.Geometry = gm; pdegplot(structuralmodel,'FaceLabels','on','FaceAlpha',0.5) view(50,20)
Задайте модуль Юнга, коэффициент Пуассона и массовую плотность материала.
structuralProperties(structuralmodel,'YoungsModulus',210E9, ... 'PoissonsRatio',0.3, ... 'MassDensity',7800);
Закрепите один конец балки.
structuralBC(structuralmodel,'Face',5,'Constraint','fixed');
Выполните синусоидальное перемещение в направлении y на конце, противоположном неподвижному концу балки.
yDisplacementFunc = @(location,state) ones(size(location.y))*1E-4*sin(50*state.time); structuralBC(structuralmodel,'Face',3,'YDisplacement',yDisplacementFunc)
ans =
StructuralBC with properties:
RegionType: 'Face'
RegionID: 3
Vectorized: 'off'
Boundary Constraints and Enforced Displacements
Displacement: []
XDisplacement: []
YDisplacement: [function_handle]
ZDisplacement: []
Constraint: []
Radius: []
Reference: []
Boundary Loads
Force: []
SurfaceTraction: []
Pressure: []
TranslationalStiffness: []
Time Variation of Force, Pressure, or Enforced Displacement
StartTime: []
EndTime: []
RiseTime: []
FallTime: []
Sinusoidal Variation of Force, Pressure, or Enforced Displacement
Frequency: []
Phase: []

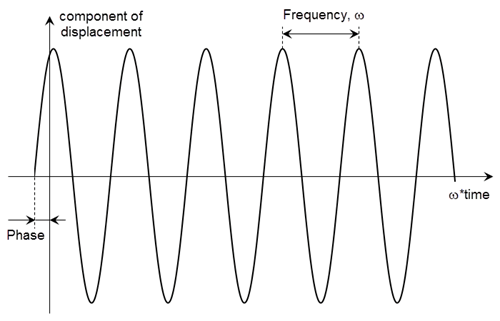

Задайте гармонически изменяющееся возбуждение, задав его частоту.
Создайте переходную динамическую модель для 3-D проблемы.
structuralmodel = createpde('structural','transient-solid');
Создайте геометрию и включите ее в модель. Постройте график геометрии.
gm = multicuboid(0.06,0.005,0.01); structuralmodel.Geometry = gm; pdegplot(structuralmodel,'FaceLabels','on','FaceAlpha',0.5) view(50,20)
Задайте модуль Юнга, коэффициент Пуассона и массовую плотность материала.
structuralProperties(structuralmodel,'YoungsModulus',210E9, ... 'PoissonsRatio',0.3, ... 'MassDensity',7800);
Закрепите один конец балки.
structuralBC(structuralmodel,'Face',5,'Constraint','fixed');
Выполните синусоидальное перемещение в направлении y на конце, противоположном неподвижному концу балки.
structuralBC(structuralmodel,'Face',3,'YDisplacement',1E-4,'Frequency',50);
Закрепите один угол прямоугольной пластины, чтобы ограничить все движения жесткого тела модели.
Создайте структурную модель для статического анализа плоскостей и напряжений.
model = createpde('structural','static-planestress');
Создайте геометрию и включите ее в модель несущей конструкции.
length = 1; width = 0.5; radius = 0.1; R1 = [3 4 -length length length -length ... -width -width width width]'; C1 = [1 0 0 radius 0 0 0 0 0 0]'; gdm = [R1 C1]; ns = char('R1','C1'); g = decsg(gdm,'R1- C1',ns'); geometryFromEdges(model,g);
Постройте график геометрии, отображая метки кромок.
figure pdegplot(model,'EdgeLabels','on'); axis([-1.2*length 1.2*length ... -1.2*width 1.2*width])
Постройте график геометрии, отображая метки вершин.
figure pdegplot(model,'VertexLabels','on'); axis([-1.2*length 1.2*length ... -1.2*width 1.2*width])
Укажите модуль Юнга и коэффициент Пуассона материала.
structuralProperties(model,'YoungsModulus',210E9,'PoissonsRatio',0.3);
Установите нулевое значение X-компонента смещения на левом крае пластины, чтобы противостоять приложенной нагрузке.
structuralBC(model,'Edge',3,'XDisplacement',0);
Примените тягу поверхности с ненулевым x-компонентом на правом крае пластины.
structuralBoundaryLoad(model,'Edge',1,'SurfaceTraction',[100000 0]);
Установите нулевое значение Y-компонента смещения в левом нижнем углу (вершина 3), чтобы ограничить движение жесткого тела.
structuralBC(model,'Vertex',3,'YDisplacement',0);
Создание сетки с помощью Hmax для управления размером сетки. Тонкая сетка позволяет точно фиксировать градацию в решении.
generateMesh(model,'Hmax',radius/6);Решите проблему.
R = solve(model);
Постройте график x- компонент нормального распределения напряжений.
pdeplot(model,'XYData',R.Stress.sxx); axis equal colormap jet title 'Normal Stress Along x-Direction';
Задайте многоточечные ограничения на двух противоположных сторонах балки.
Создайте переходную структурную модель для 3-D проблемы.
structuralmodel = createpde('structural','transient-solid');
Создайте геометрию и включите ее в модель. Постройте график геометрии.
gm = multicuboid(0.1,0.01,0.01); structuralmodel.Geometry = gm; pdegplot(structuralmodel,'EdgeLabels','on','FaceAlpha',0.5)
Задайте модуль Юнга, коэффициент Пуассона и массовую плотность материала.
structuralProperties(structuralmodel,'YoungsModulus',70E9, ... 'PoissonsRatio',0.3, ... 'MassDensity',2700);
Создайте сетку.
generateMesh(structuralmodel);
Задайте многоточечное ограничение на правой стороне балки. Для повышения производительности установите ограничение для набора кромок, ограничивающих правую сторону балки, а не для всей грани.
structuralBC(structuralmodel,'Edge',[4,6,9,10],'Constraint','multipoint')
ans =
StructuralBC with properties:
RegionType: 'Edge'
RegionID: [4 6 9 10]
Vectorized: 'off'
Boundary Constraints and Enforced Displacements
Displacement: []
XDisplacement: []
YDisplacement: []
ZDisplacement: []
Constraint: "multipoint"
Radius: []
Reference: []
Boundary Loads
Force: []
SurfaceTraction: []
Pressure: []
TranslationalStiffness: []
Time Variation of Force, Pressure, or Enforced Displacement
StartTime: []
EndTime: []
RiseTime: []
FallTime: []
Sinusoidal Variation of Force, Pressure, or Enforced Displacement
Frequency: []
Phase: []
Таким же образом установите многоточечное ограничение в левой части балки.
structuralBC(structuralmodel,'Edge',[2,8,11,12],'Constraint','multipoint')
ans =
StructuralBC with properties:
RegionType: 'Edge'
RegionID: [2 8 11 12]
Vectorized: 'off'
Boundary Constraints and Enforced Displacements
Displacement: []
XDisplacement: []
YDisplacement: []
ZDisplacement: []
Constraint: "multipoint"
Radius: []
Reference: []
Boundary Loads
Force: []
SurfaceTraction: []
Pressure: []
TranslationalStiffness: []
Time Variation of Force, Pressure, or Enforced Displacement
StartTime: []
EndTime: []
RiseTime: []
FallTime: []
Sinusoidal Variation of Force, Pressure, or Enforced Displacement
Frequency: []
Phase: []
Уменьшить модель до всех режимов в диапазоне частот [-Inf,500000] и степеней свободы интерфейса.
R = reduce(structuralmodel,'FrequencyRange',[-Inf,500000])R =
ReducedStructuralModel with properties:
K: [34x34 double]
M: [34x34 double]
NumModes: 22
RetainedDoF: [1x144 double]
ReferenceLocations: [3x2 double]
Mesh: [1x1 FEMesh]
structuralmodel - Структурная модельStructuralModel объектСтруктурная модель, заданная как StructuralModel объект. Модель содержит геометрию, сетку, структурные свойства материала, нагрузки на тело, граничные нагрузки и граничные условия.
Пример: structuralmodel = createpde('structural','transient-solid')
RegionType - Тип геометрической области'Vertex' | 'Edge' | 'Face' (только для модели 3-D)Тип геометрической области, указанный как 'Vertex', 'Edge'или для модели 3-D, 'Face'.
Нельзя использовать следующие типы геометрических областей, если указать 'roller' или 'symmetric' значение граничной зависимости Cval:
'Edge' для модели 3-D
'Vertex' для модели 2-D или 3-D
Пример: structuralBC(structuralmodel,'Face',[2,5],'XDisplacement',0.1)
Типы данных: char | string
RegionID - Идентификатор геометрической областиИдентификатор геометрической области, заданный как вектор положительных целых чисел. Поиск идентификаторов регионов с помощью pdegplot.
Пример: structuralBC(structuralmodel,'Face',[2,5],'XDisplacement',0.01)
Типы данных: double
Dval - Принудительное перемещениеПринудительное смещение, указанное как числовой вектор или дескриптор функции. Числовой вектор должен содержать два элемента для 2-D модели (включая осесимметричные модели) и три элемента для 3-D модели. Функция должна возвращать двухстрочную матрицу для 2-D модели и трехстрочную матрицу для 3-D модели. Каждый столбец матрицы должен соответствовать вектору принудительного смещения в граничных координатах, предоставленных решателем. В случае анализа переходных или частотных характеристик, Dval также может быть функцией времени или частоты соответственно. Дополнительные сведения см. в разделе Дополнительные сведения.
Обратите внимание, что при указании Dval для осесимметричной модели радиальное смещение по оси вращения всегда должно быть равно нулю.
Пример: structuralBC(structuralmodel,'Face',[2,5],'Displacement',[0;0;0.01])
Типы данных: double | function_handle
XDval - x-компонент принудительного перемещенияx-компонент принудительного смещения, заданный как дескриптор числа или функции. Функция должна возвращать вектор строки. Каждый элемент этого вектора соответствует значению x-компонента принудительного смещения в граничных координатах, предоставленных решателем. В случае анализа переходных или частотных характеристик, XDval также может быть функцией времени или частоты соответственно. Дополнительные сведения см. в разделе Дополнительные сведения.
Пример: structuralBC(structuralmodel,'Face',[2,5],'XDisplacement',0.01)
Типы данных: double | function_handle
YDval - y-компонент принудительного перемещенияy - компонент принудительного смещения, заданный как дескриптор числа или функции. Функция должна возвращать вектор строки. Каждый элемент этого вектора соответствует значению y-составляющей принудительного смещения в граничных координатах, обеспечиваемых решателем. В случае анализа переходных или частотных характеристик, YDval также может быть функцией времени или частоты соответственно. Дополнительные сведения см. в разделе Дополнительные сведения.
Пример: structuralBC(structuralmodel,'Face',[2,5],'YDisplacement',0.01)
Типы данных: double | function_handle
ZDval - z-компонент принудительного перемещенияZ-компонент принудительного смещения, заданный как обозначение или дескриптор функции. Функция должна возвращать вектор строки. Каждый элемент этого вектора соответствует значению z-составляющей принудительного смещения в граничных координатах, предоставленных решателем. Для анализа переходных или частотных характеристик: ZDval также может быть функцией времени или частоты соответственно. Дополнительные сведения см. в разделе Дополнительные сведения.
Можно указать ZDval для 3-D или осесимметричной модели.
Пример: structuralBC(structuralmodel,'Face',[2,5],'ZDisplacement',0.01)
Типы данных: double | function_handle
RDval - r-компонент принудительного перемещенияr - компонент принудительного перемещения, заданный как дескриптор числа или функции. Функция должна возвращать вектор строки. Каждый элемент этого вектора соответствует значению r-компонента принудительного смещения в граничных координатах, предоставленных решателем. Для анализа переходных или частотных характеристик: RDval также может быть функцией времени или частоты соответственно. Дополнительные сведения см. в разделе Дополнительные сведения.
Можно указать RDval только для осесимметричной модели. RDval должно быть равно нулю на оси вращения.
Пример: structuralBC(structuralmodel,'Face',[2,5],'RDisplacement',0.01)
Типы данных: double | function_handle
Cval - Стандартные ограничения границ несущих конструкций'free' (по умолчанию) | 'fixed' | 'roller' | 'symmetric' | 'multipoint'Стандартные структурные граничные зависимости, указанные как 'free','fixed','roller', 'symmetric', или 'multipoint'.
Вы не можете использовать 'roller' и 'symmetric' значения со следующими типами геометрических областей:
'Edge' для модели 3-D
'Vertex' для модели 2-D или 3-D
Пример: structuralBC(structuralmodel,'Face',[2,5],'Constraint','fixed')
Типы данных: char | string
Coords - Местоположение опорной точки для многоточечного ограниченияМестоположение опорной точки для многоточечного ограничения, заданного как числовой вектор 2 на 1 (для 2-D геометрии) или 3 на 1 (для 3-D геометрии).
Пример: structuralBC(structuralmodel,'Vertex',[1,3,5:10],'Constraint','multipoint','Reference',[0;0;1])
Типы данных: double
R - радиус окружности (для 2-D геометрии) или сферы (для 3-D геометрии) вокруг местоположения опорной точки для многоточечной зависимости;Радиус окружности (для 2-D геометрии) или сферы (для 3-D геометрии) вокруг местоположения опорной точки для многоточечного ограничения, заданного как положительное число.
Пример: structuralBC(structuralmodel,'Vertex',[1,3,5:10],'Constraint','multipoint','Reference',[0;0;1],'Radius',0.2)
Типы данных: double
structuralBC(structuralmodel,'Face',[2,5],'XDisplacement',0.01,'RiseTime',0.5,'FallTime',0.5,'EndTime',3)Используйте один или несколько аргументов пары имя-значение, чтобы указать форму и длительность изменяющегося во времени значения компонента смещения. Укажите значение смещения, используя один из следующих аргументов: XDval, YDval, ZDval, или RDval. Эти аргументы пары имя-значение нельзя использовать для указания нескольких изменяющихся во времени компонентов или для указания Dval значение.
Можно моделировать прямоугольные, треугольные и трапециевидные импульсы смещения. Если время начала равно 0, указывать его не требуется.
Для прямоугольного импульса укажите время начала и окончания.
Для треугольного импульса укажите время начала и любое из двух следующих значений: время нарастания, время падения и время окончания. Можно также указать все три раза, но они должны быть непротиворечивыми.
Для трапециевидного импульса укажите все четыре раза.
Можно смоделировать гармоническое смещение, указав его частоту и начальную фазу. Если начальная фаза равна 0, указывать ее не требуется.
Ограничьте все движения жесткого тела, задав необходимое количество граничных условий. Если не ограничить все движения жесткого тела, вся геометрия может свободно вращаться или перемещаться. Результирующая линейная система уравнений является сингулярной. Система может занять много времени, чтобы сойтись, или она может вообще не сойтись. Если система сходится, решение включает большое движение жесткого тела в дополнение к деформации.
reconstructSolution | reduce | solve | structuralBodyLoad | structuralBoundaryLoad | structuralDamping | StructuralModel | structuralProperties | structuralSEInterface
