Визуализация и изучение моделей с несколькими телами

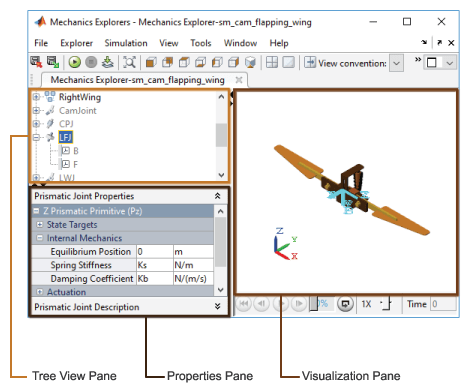

Mechanics Explorer - это инструмент Simscape™ Multibody™, основанный на Silicon Graphics OpenGL ® API, который позволяет визуализировать и исследовать модели с несколькими телами. Инструмент содержит панель визуализации для просмотра модели, панель древовидной структуры для просмотра иерархии модели и панель свойств для изучения параметров отдельных компонентов.
Панель визуализации является интерактивной и позволяет управлять точкой обзора модели. Вы можете вращать, катить, подвергнуть резкой критике и изменить масштаб изображения модели, чтобы более ясно рассмотреть ее компоненты. Можно также выбрать из списка предварительно определенных точек обзора, включая изометрические, фронтальные, боковые и верхние виды. Для доступа к инструментам управления видами используйте меню Просмотр проводника Mechanics.
Дополнительные сведения об управлении видом см. в разделе Управление точкой обзора визуализации.
Инструмент «Диспетчер камер» позволяет создавать, редактировать и удалять динамические камеры с движущимися точками обзора. Вы можете в интерактивном режиме устанавливать вид камеры в дискретное время воспроизведения (Keyframes режим) или наложить зависимость на камеру для координат кадров в модели (Tracking режим). Чтобы открыть Диспетчер камер, в строке меню Проводника Mechanics выберите «Сервис» > «Диспетчер камер».
Дополнительные сведения о динамических камерах см. в разделе Создание динамической камеры.
Инструмент Video Creator позволяет настраивать и создавать видео из мультиболических анимаций. Можно задать частоту кадров видео, размер кадра, коэффициент скорости воспроизведения и формат файла. Video Creator фиксирует анимацию модели, как показано на активной плитке визуализации, в момент нажатия кнопки «Создать». Чтобы открыть Video Creator, в строке меню проводника Mechanics выберите Сервис > Video Creator.
Дополнительные сведения о создании видео см. в разделе Создание видео анимации модели.
Обновите или смоделируйте модель, которую требуется визуализировать. По умолчанию обозреватель Mechanics открывается автоматически с соответствующей визуализацией модели. Визуализация показывает начальную конфигурацию модели при обновлении модели и динамическую анимацию во время моделирования модели. Если открыть Mechanics Explorer не удается, убедитесь, что включена автоматическая визуализация модели:
На вкладке «Моделирование» выберите «Параметры модели» > «Параметры модели».
На левой панели диалогового окна «Параметры конфигурации» выберите Simscape Multibody > Explorer.
Установите флажок Открыть обозреватель Mechanics при обновлении модели или моделировании (Open Mechanics Explorer on model update or simulation).
