Прерыватель средней стоимости

Прерыватель среднего значения

Библиотека:
Simscape/Электрические/Полупроводники и преобразователи/Преобразователи

Описание

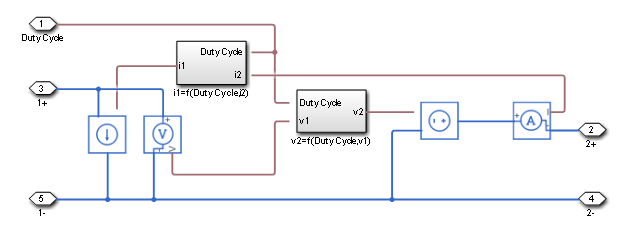

Блок прерывателя среднего значения представляет прерыватель контролируемого среднего значения. Используйте входной сигнал рабочего цикла для преобразования электрической энергии между двумя сторонами. На рисунке показана эквивалентная схема для блока.

Уравнения

Входной ток и выходное напряжение зависят от указанного класса прерывателя.

Уравнения напряжения и тока

Класс рубильника	Сектора	Выходное напряжение, $_{v2}$			Входной ток, $_{i1}$
Класс рубильника	Сектора	$_{i2} < 0$	$_{} i2=0$	$_{i2} > 0$	$_{i2} < 0$	$_{} i2=0$	$_{i2} > 0$
A	^1-й	$_{}_{v2=v1}$	$_{}_{v2=DutyCycle⋅v1}$		$_{}_{i1=i2}$	$_{}_{i1=DutyCycle⋅i2}$
B	^2-й	$_{v2} = (1-DutyCycle)_{}$ ⋅v1		$_{} v2=0$	$_{i1} = (1-DutyCycle)_{}$ ⋅i2		$_{} i1=0$
C	^1-й и ^2-й	$_{}_{v2=DutyCycle⋅v1}$			$_{}_{i1=DutyCycle⋅i2}$
D	^1-е и ^4-е	$_{}_{v2=v1}$	$_{v2} = (2\cdotDutyCycle-1)_{}$ ⋅v1		$_{}_{i1=i2}$	$_{i1} = (2\cdotDutyCycle-1)_{}$ ⋅i2
E	Четыре	$_{v2} = (2\cdotDutyCycle-1)_{}$ ⋅v1			$_{i1} = (2\cdotDutyCycle-1)_{}$ ⋅i2

Ограничения и допущения

Входное напряжение, _v1 положительное.
Потерями мощности пренебрегают.
Блок прерывателя среднего значения представляет собой идеальную реализацию прерывателя контролируемого среднего значения без динамики, и он подходит для моделирования с низкой точностью. Для моделей с более высокой точностью используйте блоки «Одноквадрантный прерыватель», «Двухквадрантный прерыватель» или «Четырехквадрантный прерыватель».

Порты

Сохранение

развернуть все

`DutyCycle` - Рабочий цикл
electrical | скаляр

Порт экономии электроэнергии, связанный с рабочим циклом.

Типы данных: double

`1+` - Положительное напряжение постоянного тока 1
electrical | скаляр

Электрический консервационный порт, связанный с положительным выводом первого постоянного напряжения.

Типы данных: double

`1-` - Отрицательное напряжение постоянного тока 1
electrical | скаляр

Электрический консервационный порт, связанный с отрицательным выводом первого постоянного напряжения.

Типы данных: double

`2+` - Положительное напряжение постоянного тока 2
electrical | скаляр

Электрический консервационный порт, связанный с положительным выводом второго постоянного напряжения.

Типы данных: double

`2-` - Отрицательное напряжение постоянного тока 2
electrical | скаляр

Порт экономии электроэнергии, связанный с отрицательным выводом второго постоянного напряжения.

Типы данных: double

Параметры

развернуть все

`Chopper type` - Класс рубильника
`Class A - first quadrant` (по умолчанию) | `Class B - second quadrant` | `Class C - first and second quadrant` | `Class D - first and fourth quadrant` | `Class E - four quadrant`

Класс рубильника.

`Converter efficiency` - Параметризация эффективности преобразователя
`Constant` (по умолчанию) | `Tabulated`

Укажите параметризацию эффективности преобразователя. При выборе Tabulatedпотери проводимости будут зависеть от обеспеченного выходного тока.

`Efficiency (%)` - КПД преобразователя
100 (по умолчанию) | скаляр

Эффективность преобразователя, в процентах.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Constant.

`Output current vector` - Вектор выходного тока
[0, 2, 5] `A` (по умолчанию) | вектор строки по крайней мере из двух элементов

Вектор выходных токов.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Tabulated.

`Efficiency vector (%)` - Вектор эффективности
[90, 95, 98] (по умолчанию) | вектор строки по крайней мере из двух элементов

Вектор эффективности для каждого выходного тока, указанного в векторе выходного тока, в процентах. Этот параметр должен иметь одинаковый размер вектора выходного тока.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Tabulated.

Примеры модели

Управление прерывателем среднего значения

Управляйте четырехквадрантным вертолетом. Подсистема управления реализует простой алгоритм управления на основе PI для управления выходным током. Для ускорения моделирования используется модель Chopper среднего значения. В моделировании используются как положительные, так и отрицательные привязки. Общее время моделирования (t) составляет 1 с. При t = 0,5 с полярность источника Е постоянного тока нагрузки изменяется.
