Преобразователь среднего значения DC-DC

Библиотека:
Simscape/Электрические/Полупроводники и преобразователи/Преобразователи

Описание

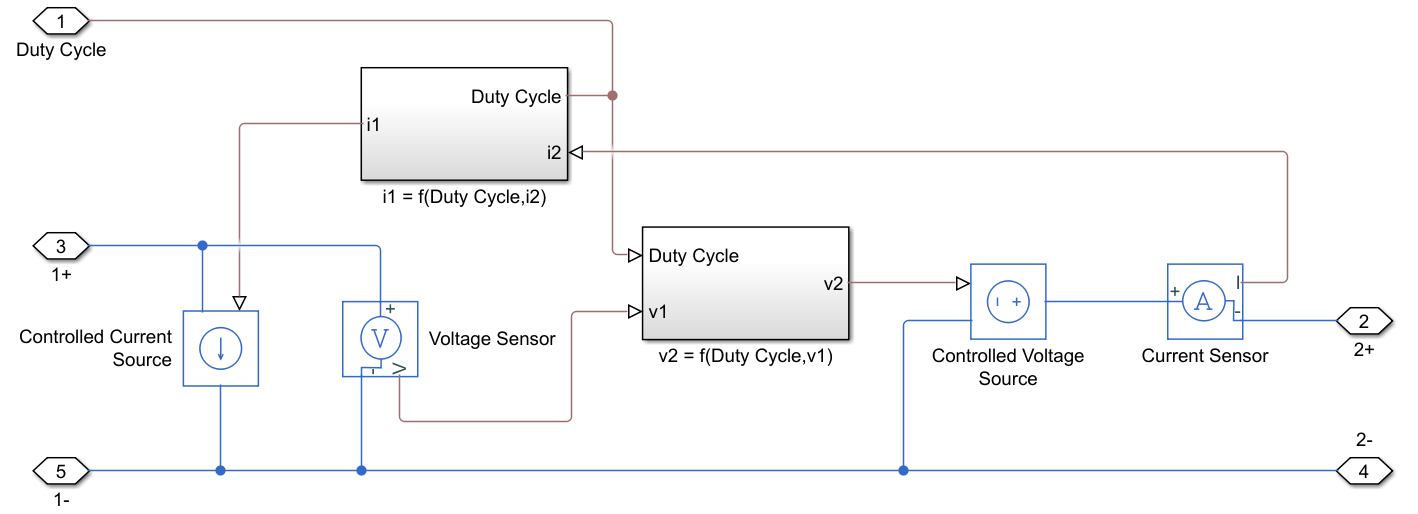

Блок преобразователя среднего значения DC-DC представляет управляемый преобразователь среднего значения DC-DC. Вы можете запрограммировать блок как конвертер, повышающий преобразователь или конвертер, обеспечивая рабочий цикл. На схеме показана эквивалентная схема для блока с рабочим циклом в качестве входного сигнала. Преобразователь содержит источник управляемого тока и источник управляемого напряжения. Используйте рабочий цикл, опорный ток или опорные порты напряжения в качестве управляющего входа для преобразования электрической энергии между подключенными компонентами на каждой стороне преобразователя.

Уравнения

Если для параметра Control input установлено значение Duty cycleвходной ток и выходное напряжение являются функцией рабочего цикла и зависят от типа преобразователя.

Уравнения напряжения и тока

Тип преобразователя	Выходное напряжение, $_{v2}$	Входной ток, $_{i1}$
Доллар	$_{}_{v2=DutyCycle⋅v1}$	$_{}_{i1=DutyCycle⋅i2}$
Повышение	$_{v2} \frac{=_{}}{v11 -}$ Tcycle	$_{i1} \frac{=_{}}{i21 -}$ Tcycle
Buck-Boost	$_{} \frac{_{}}{v2=DutyCycle⋅v11−DutyCycle}$	$_{} \frac{_{}}{i1=DutyCycle⋅i21−DutyCycle}$

Если для параметра Control input установлено значение Current referenceпреобразователь устанавливает выходной ток и вычисляет напряжение.

Аналогично, если для параметра Control input задано значение Voltage referenceпреобразователь устанавливает выходное напряжение и вычисляет ток.

Ограничения и допущения

Входное напряжение положительное.
Все типы преобразователей используют одинаковую полярность для входа и выхода.

Порты

Сохранение

развернуть все

`DutyCycle` - Рабочий цикл
физический | скаляр

Порт экономии электроэнергии, связанный с рабочим циклом.

Зависимости

Чтобы включить этот порт, установите для параметра Control Input значение Duty Cycle.

Типы данных: double

`Iref` - Текущая ссылка
физический

Электрический порт сохранения, связанный с текущей ссылкой.

Зависимости

Чтобы включить этот порт, установите для параметра Control Input значение Current reference.

Типы данных: double

`Vref` - Опорное напряжение
физический

Порт экономии электроэнергии, связанный с эталоном напряжения.

Зависимости

Чтобы включить этот порт, установите для параметра Control Input значение Voltage reference.

Типы данных: double

`1+` - Положительное напряжение постоянного тока 1
electrical | скаляр

Электрический консервационный порт, связанный с положительным выводом первого постоянного напряжения.

Типы данных: double

`1-` - Отрицательное напряжение постоянного тока 1
electrical | скаляр

Электрический консервационный порт, связанный с отрицательным выводом первого постоянного напряжения.

Типы данных: double

`2+` - Положительное напряжение постоянного тока 2
electrical | скаляр

Электрический консервационный порт, связанный с положительным выводом второго постоянного напряжения.

Типы данных: double

`2-` - Отрицательное напряжение постоянного тока 2
electrical | скаляр

Порт экономии электроэнергии, связанный с отрицательным выводом второго постоянного напряжения.

Типы данных: double

Параметры

развернуть все

`Control input` - Управляющий вход
`Duty cycle` (по умолчанию) | `Current reference` | `Voltage reference`

Укажите управляющий вход для преобразования электрической энергии между двумя сторонами.

`Converter type` - Тип преобразователя
`Buck converter` (по умолчанию) | `Buck-boost converter` | `Boost converter`

Тип преобразователя.

Зависимости

Чтобы включить этот параметр, установите для параметра Control Input значение Duty Cycle.

`Converter efficiency` - Параметризация эффективности преобразователя
`Constant` (по умолчанию) | `Tabulated`

Укажите параметризацию эффективности преобразователя. При выборе Tabulatedпотери проводимости будут зависеть от обеспеченного выходного тока.

Примечание

Для табличной эффективности метод экстраполяции является ближайшим. Поэтому КПД не превышает самого высокого значения или ниже самого низкого значения в параметре Вектор КПД (%).

`Efficiency (%)` - КПД преобразователя
100 (по умолчанию) | скаляр

Эффективность преобразователя, в процентах.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Constant.

`Output current vector` - Вектор выходного тока
[0, 2, 5] `A` (по умолчанию) | вектор строки по крайней мере из двух элементов

Вектор выходных токов.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Tabulated.

`Efficiency vector (%)` - Вектор эффективности
[90, 95, 98] (по умолчанию) | вектор строки по крайней мере из двух элементов

Вектор эффективности для каждого выходного тока, указанного в векторе выходного тока, в процентах. Этот параметр должен иметь одинаковый размер вектора выходного тока.

Зависимости

Чтобы включить этот параметр, установите для КПД преобразователя значение Tabulated.

Примеры модели

Управление преобразователем среднего значения DC-DC

Управление выходным напряжением бак-бустерного преобразователя. Для настройки рабочего цикла подсистема управления использует алгоритм управления на основе PI. Для ускорения моделирования используется модель преобразователя DC-DC среднего значения. Входное напряжение и нагрузка системы поддерживаются постоянными на протяжении всего моделирования. Общее время моделирования (t) составляет 0,25 с. При t = 0,15 с опорное напряжение изменяется, и система переключается из режима buck в режим bough.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Представлен в R2018b
