Полеориентированное управление индукционной машиной

Блок дискретно-временной индукционной машины ВОК

  • Библиотека:
  • Simscape / Электрический / Контроль / Машинный Контроль за Индукцией

  • Induction Machine Field-Oriented Control block

Описание

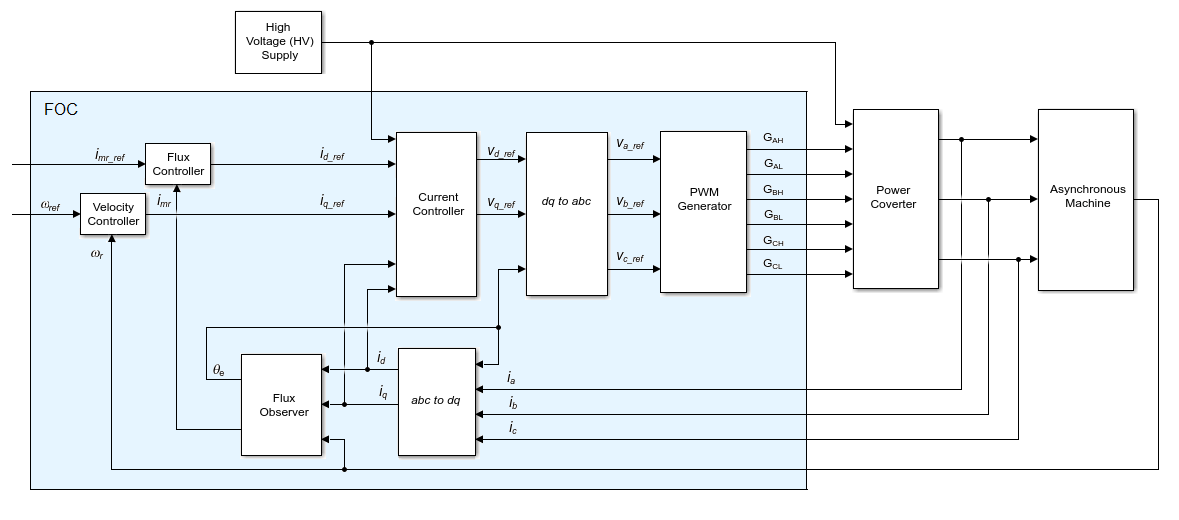

Блок полеориентированного контроллера индукционной машины реализует структуру полеориентированного управления индукционной машиной (ВОК) с использованием системы на единицу измерения. Для разъединения крутящего момента и потока ВОК использует опорную рамку ротора d-q. На рисунке показана структура управления.

На схеме:

  • startr - измеренная угловая скорость.

  • startref - опорная угловая скорость.

  • id и iq - токи статора по осям d- и q.

  • ia, ib и ic - токи обмоток статора в a-, b- и c-фазе.

  • imr_ref - опорный намагничивающий ток.

  • imr - намагничивающий ток.

  • vd и vq - напряжения статора по осям d- и q.

  • va, vb и vc - напряжения обмоток статора в a-, b- и c-фазе.

  • starte - электрический угол ротора.

  • GAH, GAL, GBH, GBL, GCH и GCL являются импульсами a-, b- и c-фазы высокого (H) и низкого (L) уровня.

Допущения и ограничения

  • Параметры машины известны.

  • В реализации используется система на единицу измерения.

  • Реализация структуры управления использует одну частоту выборки.

Порты

Вход

развернуть все

Опорный ток намагничивания в системе на единицу измерения.

Типы данных: single | double

Опорная скорость ротора в блочной системе.

Типы данных: single | double

Измеренные фазовые токи в единичной системе.

Типы данных: single | double

Измеренная угловая скорость в блочной системе.

Типы данных: single | double

Измеренное напряжение на линии постоянного тока, в В.

Типы данных: single | double

Продукция

развернуть все

Импульсы инверторного затвора. Блок не рассматривает какое-либо мертвое время.

Типы данных: single | double

Шина, содержащая сигналы для визуализации.

Типы данных: single | double | bus

Параметры

развернуть все

Общая информация

Номинальное напряжение.

Номинальная электрическая частота.

Сопротивление ротора, стороны статора в блочной системе.

Индуктивность утечки со стороны статора ротора, в системе pu-блока.

Индуктивность намагничивания в блочной системе.

Постоянная времени для фильтрации токов d и q.

Пороговое значение напряжения для включения силового инвертора.

Время основной выборки должно быть меньше времени контрольной выборки.

Время контрольной выборки должно быть больше, чем время основной выборки.

Внешний контур

Пропорциональный коэффициент усиления для регулятора тока намагничивания.

Интегральный коэффициент усиления для регулятора тока намагничивания.

Интегральный коэффициент защиты от навивки для регулятора тока намагничивания.

Пропорциональный коэффициент усиления для регулятора скорости.

Интегральное усиление для контроллера скорости.

Интегральный коэффициент усиления защиты от навивки для регулятора скорости.

Максимальный ток для d-оси.

Максимальный ток для оси q.

Внутренний контур

Выровняйте фазовый вектор опорного кадра abc по оси d- или q вращающегося опорного кадра.

Пропорциональное усиление PI-контроллера, используемого для регулирования тока по прямой оси.

Интеграторное усиление PI-контроллера, используемого для управления током по прямой оси.

Коэффициент усиления защиты от обмотки PI-контроллера, используемого для управления током по прямой оси.

Пропорциональное усиление PI-контроллера, используемого для управления током квадратурной оси.

Коэффициент усиления интегратора PI-контроллера, используемого для управления током квадратурной оси.

Коэффициент усиления защиты от обмотки PI-контроллера, используемого для управления током квадратурной оси.

Определение приоритетов или поддержание соотношения между осями d- и q при ограничении напряжения блока.

PWM

Укажите метод формы сигнала.

Режим дискретизации определяет, выполняет ли блок выборку сигнала модуляции, когда волны пересекаются, или когда несущая волна находится в одном или обоих своих граничных условиях.

Укажите скорость переключения переключателей в преобразователе питания.

Примеры модели

Electric Engine Dyno

Династия электрических двигателей

Образец испытания на динамометрическом стенде электромобиля. Испытательная среда содержит асинхронную машину (ASM) и внутреннюю синхронную машину с постоянными магнитами (IPMSM), подключенную к обратной связи через механический вал. Обе машины питаются высоковольтными батареями через управляемые трехфазные преобразователи. ASM мощностью 164 кВт создает крутящий момент нагрузки. IPMSM мощностью 35 кВт является тестируемой электрической машиной. Управляющая тестовая машина (IPMSM) управляет крутящим моментом IPMSM. Контроллер включает в себя многоскоростную структуру управления на основе PI. Скорость регулирования крутящего момента разомкнутого контура ниже, чем скорость регулирования тока замкнутого контура. Планирование задач для контроллера реализуется как конечный автомат Stateflow ®. Подсистема Control Load Machine (ASM) использует одну скорость для управления скоростью ASM. Подсистема визуализации содержит области, которые позволяют просматривать результаты моделирования.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2017b
