Приложение Filter Designer позволяет разрабатывать и анализировать цифровые фильтры. Можно также импортировать и изменять существующие конструкции фильтров.
Чтобы открыть приложение Конструктор фильтров, введите
filterDesigner

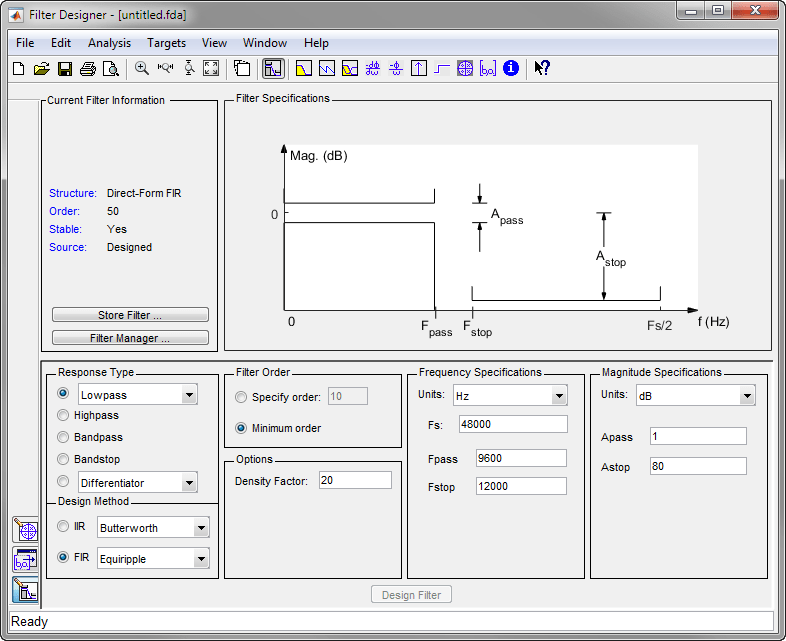

Откроется приложение «Конструктор фильтров» с отображенной панелью «Фильтр дизайна».
Обратите внимание, что при открытии конструктора фильтров фильтр конструкции не включается. Чтобы включить фильтр конструкции, необходимо изменить конструкцию фильтра по умолчанию. Это верно при каждом изменении конструкции фильтра. Изменения в элементах переключателя или в элементах раскрывающегося меню, например, в разделе Тип ответа или Порядок фильтра немедленно включите фильтр конструкции. Изменения спецификаций в текстовых полях, таких как Fs, Fpass и Fstop, требуют щелчка за пределами текстового поля для включения фильтра конструкции.
Можно выбрать один из нескольких типов ответа:
Lowpass
Приподнятый косинус
Highpass
Полосно-пропускающий
Bandstop
Дифференциатор
Многополосный
Трансформатор Гильберта
Произвольная величина
Если установлено программное обеспечение DSP System Toolbox™, доступны дополнительные типы ответов.
Примечание
Не все методы проектирования фильтров доступны для всех типов ответов. Выбор типа ответа может ограничить доступные методы проектирования фильтров. Методы конструкции фильтра, недоступные для выбранного типа ответа, удаляются из области «Метод конструкции» приложения.
Можно использовать метод конструкции фильтра по умолчанию для выбранного типа ответа или выбрать метод конструкции фильтра из доступных методов FIR и IIR, перечисленных в приложении.
Чтобы выбрать алгоритм Remez для вычисления коэффициентов фильтра FIR, установите переключатель FIR и выберите Equiripple из списка методов.
Спецификации конструкции фильтра, которые можно задать, зависят от типа ответа и метода проектирования. Область отображения иллюстрирует спецификации фильтра при выборе команды Анализ (Analysis) > Спецификации фильтра (Filter Specifications) или при нажатии кнопки панели инструментов Спецификации фильтра (Filter Specifications).
Можно также просмотреть спецификации фильтра на графике Величина (Magnitude) разработанного фильтра, выбрав Вид (View) > Маска спецификации (Specification Mask).
Существует две взаимоисключающие опции для определения порядка фильтров при проектировании эквириптного фильтра:
Порядок: Порядок фильтрации вводится в текстовое поле.
Минимальный порядок: Метод проектирования фильтра определяет минимальный порядок фильтра.
Обратите внимание, что параметры спецификации порядка фильтра зависят от выбранного метода проектирования фильтра. Некоторые методы фильтрации могут не иметь обоих доступных параметров.
Доступные опции зависят от выбранного метода проектирования фильтра. Только методы проектирования FIR Equiripple и FIR Window имеют настраиваемые опции. Для FIR Equiripple опция является коэффициентом плотности. Посмотрите firpm для получения дополнительной информации. Для окна FIR опциями являются Масштаб (Scale) Полоса пропускания (Passband), Выбор окна (Window selection), а для следующих окон - настраиваемый параметр:
Окно | Параметр |
|---|---|
Чебышёв ( | Затухание сиделобе |
Гауссов ( | Альфа |
Кайзер ( | Бета |
Тейлор ( | Уровень Нбар и Сиделобе |
Туки ( | Альфа |
Определяемый пользователем | Имя функции, параметр |
Окно можно просмотреть в инструменте визуализации окон (WVTool), нажав кнопку Вид.
Для полосового фильтра можно задать
Единицы измерения частоты:
Hz
kHz
MHz
Нормализовано (от 0 до 1)
Частота выборки
Частоты полосы пропускания
Частоты стоп-полосы
Диапазон пропускания задается с двумя частотами. Первая частота определяет нижний край полосы пропускания, а вторая частота определяет верхний край полосы пропускания.
Аналогично, задается полоса останова с двумя частотами. Первая частота определяет верхний край первой стоп-полосы, а вторая частота определяет нижний край второй стоп-полосы.
Для полосового фильтра можно задать следующие характеристики амплитудной характеристики:
Единицы измерения для амплитудной характеристики (дБ или линейная)
Пульсация полосы пропускания
Затухание полосы останова
После задания конструкции фильтра нажмите кнопку «Создать фильтр» для вычисления коэффициентов фильтра.
Примечание
Кнопка «Фильтр проекта» отключается после вычисления коэффициентов для конструкции фильтра. Эта кнопка снова включается после внесения изменений в спецификации фильтра.
Можно просмотреть следующие характеристики отклика фильтра в области отображения или в отдельном окне.
Отклик на величину
Фазовый отклик
Величина и фазовые характеристики
Ответ на групповую задержку
Реакция фазовой задержки
Импульсная характеристика
Ответ на шаг
Полюсно-нулевой график
Отклик нулевой фазы (Zero-phase response) - доступен в контекстном меню оси y на графике величины или величины и фазового отклика.
Примечание
Если установлен продукт DSP System Toolbox, доступны два других анализа: оценка отклика на величину и мощность шума округления. Эти два анализа являются единственными, в которых используются внутренние элементы фильтра.
Описание приведенных выше ответов и связанных с ними кнопок панели инструментов и других кнопок панели инструментов конструктора фильтров см. в разделе FVTool.
Для отображения двух откликов на одном графике выберите «Анализ» > «Анализ наложения» и выберите доступный отклик. В правую часть графика отклика добавляется вторая ось Y. (Обратите внимание, что не все ответы могут накладываться друг на друга.)
Можно также просмотреть коэффициенты фильтра и подробную информацию о фильтре в этой области.
Для всех методов анализа, за исключением реакции нулевой фазы, доступ к ним можно получить из меню «Анализ», диалогового окна «Параметры анализа» в контекстном меню или с помощью кнопок панели инструментов. Для нулевой фазы щелкните правой кнопкой мыши ось Y графика и выберите в контекстном меню «Нулевая фаза».
Спецификации фильтра можно наложить на график Величина (Magnitude), выбрав Вид (View) > Маска спецификации (Specification Mask).
Можно щелкнуть ответ, чтобы добавить подсказки по данным графика, отображающие информацию об определенных точках в ответе.
Сведения об использовании подсказок по данным см. в разделе Интерактивное изучение данных на графике.
Чтобы добавить спектральные маски или линии области отклонения в график величины, щелкните Вид (View) > Пользовательская спектральная маска (User-defined Spectral Mask).
Маска определяется вектором частоты и вектором величины. Эти векторы должны иметь одинаковую длину.
Включить маску (Enable Mask) - выберите для включения отображения маски.
Нормализованная частота (Normalized Frequency) - используется для нормализации частоты от 0 до 1 в отображаемом диапазоне частот.
Вектор частоты (Frequency Vector) - введите вектор значений частоты по оси X.
Единицы измерения (Magnitude Units) - выберите требуемые единицы измерения величины. Эти единицы измерения должны соответствовать единицам измерения, используемым на графике величины.
Вектор величины (Magnitude Vector) - введите вектор значений величины по оси Y.
Чтобы изменить частоту дискретизации фильтра, щелкните правой кнопкой мыши любой график отклика фильтра и выберите «Частота дискретизации» в контекстном меню.
Чтобы изменить имя фильтра, введите новое имя в поле Имя фильтра. (При наличии нескольких фильтров в FVTool выберите требуемый фильтр и введите новое имя.)
Для изменения частоты дискретизации выберите требуемую единицу измерения в поле Единицы измерения и введите частоту дискретизации в Fs. (Для каждого фильтра в FVTool можно указать другую частоту дискретизации или применить частоту дискретизации ко всем фильтрам.)
Чтобы сохранить отображаемые параметры в качестве значений по умолчанию, используемых при открытии конструктора фильтров или FVTool, нажмите кнопку Сохранить как значение по умолчанию.
Чтобы восстановить значения по умолчанию, щелкните Восстановить исходные значения по умолчанию (Restore Original Defaults).
Чтобы отобразить характеристики отклика фильтра в отдельном окне, выберите Вид (View) > Инструмент визуализации фильтра (Filter Visualization Tool) (доступен, если какой-либо анализ, за исключением спецификаций фильтра, находится в области отображения) или нажмите кнопку Анализ полного вида (Full View Analysis). При этом запускается инструмент визуализации фильтра (FVTool).
Примечание
Если в области отображения отображаются спецификации фильтра, то при нажатии кнопки на панели инструментов «Анализ полного вида» вместо FVTool открывается окно фигуры MATLAB. Соответствующий пункт меню - Print to Figure (Печать на рисунок), который активируется только при отображении спецификаций фильтра.
Этот инструмент можно использовать для аннотирования конструкции, просмотра других характеристик фильтра и печати ответа фильтра. Можно связать конструктор фильтров и FVTool, чтобы изменения, внесенные в дизайнер фильтров, немедленно отражались в FVTool. Дополнительные сведения см. в разделе FVTool.
Можно редактировать разработанные или импортированные коэффициенты фильтра, перемещая, удаляя или добавляя полюса или нули или и то, и другое с помощью панели «Редактор нулей полюсов».
Примечание
Невозможно создать код MATLAB («Файл» > «Создать код MATLAB»), если фильтр был разработан или отредактирован с помощью редактора нулей полюсов.
Нельзя перемещать квантованные полюса и нули. Можно перемещать только опорные полюса и нули.
Нажмите кнопку «Редактор полюсов-нулей» на боковой панели или выберите «Редактирование» > «Редактор полюсов-нулей» для отображения панели «Редактор полюсов-нулей».
Полюса показаны с помощью "x«символы и нули отображаются с помощью»o"символы.
Кнопки режима печати расположены слева от полюсно-нулевого графика. Выберите одну из кнопок для изменения режима полюсно-нулевого графика. Редактор полюсов-нулей содержит следующие кнопки слева направо: «Переместить полюс-нуль», «Добавить полюс», «Добавить нуль» и «Удалить полюс-ноль».
Примечание
Для фильтров с порядками, превышающими приблизительно 100, редактор полюсов-нулей может столкнуться с числовыми проблемами при вычислении полиномов передаточных функций. В результате отображаемые ответы фильтра могут отличаться от ожидаемых. Чтобы проверить полюса и нули, не пытаясь вычислить полиномы высокого порядка, выберите Анализ (Analysis) > График полюсов и нулей (Pole-Zero Plot). Невозможно изменить фильтр в этом представлении.
Следующие параметры графика и элементы управления расположены слева от графика с нулевым полюсом и под кнопками режима графика.
Коэффициент усиления фильтра - коэффициент для компенсации коэффициентов усиления полюса (полюсов) и нуля фильтра
Координаты - единицы (Polar или Rectangular) выбранного полюса или нуля
Величина - если выбраны полярные координаты, величина выбранного полюса или ноль
Угол - если выбраны полярные координаты, угол выбранного полюса (полюсов) или нуль (полюсов)
Вещественные - если выбраны прямоугольные координаты, реальная составляющая выбранного полюса (полюсов) или ноль (полюсов)
Мнимый - если выбраны прямоугольные координаты, мнимая составляющая выбранного полюса или ноль
Раздел - для многосекционных фильтров, номер текущего раздела
Сопряженный - создает соответствующий сопряженный полюс или нуль или автоматически выбирает сопряженный полюс или нуль, если он уже существует.
Автоматическое обновление - немедленное обновление отображаемой характеристики величины при добавлении, перемещении или удалении полюсов или нулей.
Редактор «Редактирование > Полюс-нуль» содержит элементы для выбора нескольких полюсов или нулей, для инвертирования и зеркального отображения полюсов или нулей, а также для удаления, масштабирования и поворота полюсов или нулей.
При выборе полюса или нуля из пары сопряжений автоматически устанавливаются флажок Сопряжение (Conjugate) и сопряжение.
Для преобразования текущего фильтра в новую структуру можно использовать команду «Редактирование» > «Преобразовать структуру». Все фильтры можно преобразовать в следующие представления:
Прямая форма I
Прямая форма II
Транспозиция прямой формы I
Транспонированная прямая форма II
Решетчатое перемирие
Примечание
Если установлен продукт DSP System Toolbox, в диалоговом окне Преобразовать структуру (Convert structure) появятся дополнительные структуры.
Кроме того, для определенных классов фильтров доступны следующие преобразования:
Фильтры с минимальной фазой FIR можно преобразовать в фазу с минимальной решеткой
Фильтры максимальной фазы FIR могут быть преобразованы в фазу максимальной решетки
Фильтры Allpass можно преобразовать в allpass решетки
Фильтры БИХ могут быть преобразованы в решетку перемирия
Примечание
Преобразование из одной структуры фильтра в другую может привести к результату с характеристиками, отличными от исходных. Это связано с арифметикой конечной точности компьютера и вариациями округления вычислений преобразования.
Например:
Выберите меню «Редактирование» > «Преобразовать структуру», чтобы открыть диалоговое окно «Преобразовать структуру».
Выбрать Direct-form
I в списке структур фильтров.
Команду «Редактирование» > «Преобразовать в сечения второго порядка» можно использовать для сохранения преобразованной структуры фильтра в виде коллекции сечений второго порядка, а не в виде монолитной структуры более высокого порядка.
Примечание
Следующие опции также используются для команд «Редактирование» > «Переупорядочить» и «Масштабировать разделы второго порядка», которые используются для изменения структуры фильтра SOS.
Следующие опции Масштабировать (Scale) доступны только при преобразовании структуры II прямой формы:
None (по умолчанию)
L-2 (L2 норма)
L-infinity (L∞ норма)
Направление (Up или Down) определяет порядок секций второго порядка. Оптимальный порядок изменяется в зависимости от выбранного параметра «Масштаб».
Например:
Выберите меню «Редактирование» > «Преобразовать в сечения второго порядка», чтобы открыть диалоговое окно «Преобразовать в SOS».
Выбрать L-infinity в меню Масштаб (Scale) для L∞ масштабирования нормы.
Отпуск Up в качестве параметра «Направление».
Примечание
Чтобы преобразовать сечения второго порядка обратно в одно сечение, используйте команду «Редактирование» > «Преобразовать в одно сечение».
Фильтр можно сохранить как переменные коэффициентов фильтра или как переменную объекта фильтра. Чтобы сохранить фильтр в рабочей области MATLAB, выполните следующие действия.
Выберите «Файл» > «Экспорт». Откроется диалоговое окно Экспорт (Export).
Выбрать Workspace в меню «Экспорт в».
Выбрать Coefficients в меню Экспортировать как (Export As), чтобы сохранить коэффициенты фильтра, или выберите Objects для сохранения фильтра в объекте фильтра.
Для коэффициентов назначьте имена переменных с помощью текстовых полей Числитель (для фильтров FIR) или Числитель и Знаменатель (для фильтров IIR) или Матрица SOS и Масштабные значения (для фильтров IIR в форме раздела второго порядка) в области Имена переменных.
Для объектов назначьте имя переменной в текстовом поле Дискретный фильтр (Discrete Filter). Если в рабочей области имеются переменные с одинаковыми именами и их необходимо перезаписать, установите флажок «Перезаписать переменные».
Нажмите кнопку «Экспорт».
Чтобы сохранить коэффициенты фильтра в текстовом файле,
Выберите «Файл» > «Экспорт». Откроется диалоговое окно Экспорт (Export).
Выбрать Coefficients
File
(ASCII) в меню «Экспорт в».
Нажмите кнопку «Экспорт». Откроется диалоговое окно Экспорт коэффициентов фильтра в файл FCF (Export Filter Cofficients to FCF File).
Выберите или введите имя файла и нажмите кнопку «Сохранить».
Коэффициенты сохраняются в указанном текстовом файле, и открывается редактор MATLAB для отображения файла. Текстовый файл также содержит комментарии с номером версии MATLAB, номером версии Toolbox™ обработки сигналов и информацией фильтра.
Чтобы сохранить коэффициенты фильтра или объект фильтра в качестве переменных в MAT-файле, выполните следующие действия.
Выберите «Файл» > «Экспорт». Откроется диалоговое окно Экспорт (Export).
Выбрать MAT-file в меню «Экспорт в».
Выбрать Coefficients в меню Экспортировать как (Export As), чтобы сохранить коэффициенты фильтра, или выберите Objects для сохранения фильтра в объекте фильтра.
Для коэффициентов назначьте имена переменных с помощью текстовых полей Числитель (для фильтров FIR) или Числитель и Знаменатель (для фильтров IIR) или Матрица SOS и Масштабные значения (для фильтров IIR в форме раздела второго порядка) в области Имена переменных.
Для объектов назначьте имя переменной в текстовом поле Дискретный фильтр (или Квантованный фильтр). Если в рабочей области имеются переменные с одинаковыми именами и их необходимо перезаписать, установите флажок «Перезаписать переменные».
Нажмите кнопку «Экспорт». Откроется диалоговое окно Экспорт в MAT-файл (Export to a MAT-File).
Выберите или введите имя файла и нажмите кнопку «Сохранить».
Если установлен продукт Simulink ®, можно экспортировать блок Simulink конструкции фильтра и вставить его в новую или существующую модель Simulink .
Можно экспортировать фильтр, разработанный любым способом, доступным в конструкторе фильтров.
Примечание
Если установлены панель системных инструментов DSP и Designer™ Fixed-Point, можно экспортировать фильтр CIC в модель Simulink.
После проектирования фильтра нажмите кнопку «Реализовать модель» на боковой панели или выберите «Файл» > «Экспорт в модель Simulink». Отображается панель «Реализация модели».
Укажите имя блока в поле «Имя блока».
Чтобы вставить блок в текущую (последнюю выбранную) модель Simulink, установите для параметра «Назначение» значение Current. Чтобы вставить блок в новую модель, выберите New. Для вставки блока в пользовательскую подсистему выберите User defined.
Если требуется перезаписать блок, ранее созданный на этой панели, установите флажок «Перезаписать созданный блок» Фильтр «».
Если установлен флажок Построить модель с использованием базовых элементов (Build model using basic elements), фильтр создается как блок подсистемы (Simulink), в котором используются отдельные подэлементы. В этом режиме доступны следующие оптимизации:
Optimize for zero gains - удаляет нулевые пути усиления из структуры фильтра.
Optimize for unity gains - Заменяет провод (короткое замыкание) на коэффициент усиления, равный 1 в структуре фильтра.
Optimize for negative gains - заменяет провод (короткое замыкание) на коэффициент усиления, равный -1, и изменяет соответствующие добавления к вычитаниям в структуре фильтра.
Optimize delay chains - Заменяет цепи задержки, состоящие из n единичные задержки с единичной задержкой в n.
Optimize for unity scale values - удаляет из структуры фильтра умножения для значений масштаба, равных 1.

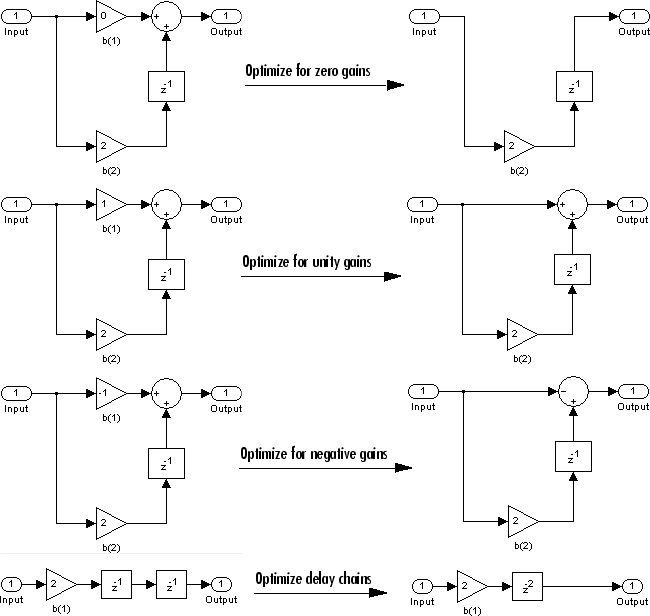

На следующем рисунке показаны эффекты некоторых оптимизаций.
Примечание
Флажок Компоновка модели с использованием базовых элементов (Build model using basic elements) включается только при наличии лицензии DSP System Toolbox и при проектировании фильтра с использованием блока Biquad Filter (DSP System Toolbox) или дискретного фильтра FIR (Simulink). Дополнительные сведения см. в разделе Мастер реализации фильтра (DSP System Toolbox) в документации DSP System Toolbox.
Задайте параметр Input processing, чтобы указать, выполняет ли созданный фильтр обработку на основе выборки или кадра на входе. В зависимости от типа проектируемого фильтра может быть доступна одна или обе из следующих опций:
Columns as channels (frame based) - При выборе этой опции блок обрабатывает каждый столбец ввода как отдельный канал.
Elements as channels (sample based) - При выборе этой опции блок обрабатывает каждый элемент ввода как отдельный канал.
Нажмите кнопку «Реализовать модель», чтобы создать блок фильтра. Если установлен флажок Построить модель с использованием базовых элементов (Build model using basic elements), конструктор фильтров реализует фильтр как блок подсистемы с помощью блоков Добавить (Simulink), Получить (Simulink) и Задержать (Simulink).
При двойном щелчке на блоке «Фильтр Simulink» отображается структура фильтра.
Возможно, потребуется включить информацию о фильтрах во внешнюю программу C. Чтобы создать файл заголовка C с переменными, содержащими данные параметров фильтра, выполните следующие действия.
Выберите «Цели» > «Создать заголовок C». Появится диалоговое окно Создать заголовок C (Generate C Header).
Введите имена переменных, которые будут использоваться в файле заголовка C. Определенная структура фильтра определяет переменные, созданные в файле.
Структура фильтра | Параметр переменной |
|---|---|
Прямая форма I Прямая форма II Транспозиция прямой формы I Транспонированная прямая форма II | Числитель, Длина числителя, Знаменатель, Длина знаменателя |
Решетчатое перемирие | Coeff решётки, длина коэффициента решётки, coeff лестницы, длина коэффициента лестницы |
Решетка MA | Коэффициент решетки, длина коэффициента решетки и количество секций (неактивно, если фильтр имеет только одну секцию) |
Прямая форма FIR Прямая форма FIR транспонирована | Числитель, Длина числителя и Количество сечений (неактивно, если фильтр имеет только одну секцию) |
Переменные длины содержат общее количество коэффициентов этого типа.
Примечание
Имена переменных не могут быть зарезервированными словами языка C, такими как for.
Для использования предложенного типа данных выберите «Экспорт как» или «Экспорт как» и выберите требуемый тип данных в раскрывающемся списке.
Примечание
Если программное обеспечение DSP System Toolbox не установлено, выбор любого типа данных, отличного от двойной точности с плавающей запятой, приведет к тому, что фильтр не будет точно соответствовать фильтру, разработанному в конструкторе фильтров. Это происходит из-за округления и усечения разниц.
Щелкните Создать (Generate), чтобы сохранить файл и оставить диалоговое окно открытым для дополнительных определений заголовков C. Чтобы закрыть диалоговое окно, нажмите кнопку Закрыть.
Можно создать код MATLAB, который создает фильтр, разработанный в конструкторе фильтров, из командной строки. Выберите меню «Файл» > «Создать код MATLAB» > «Функция проектирования фильтра» и укажите имя файла в диалоговом окне «Создать код MATLAB».
Примечание
Невозможно создать код MATLAB («Файл» > «Создать код MATLAB» > «Функция проектирования фильтра»), если фильтр был разработан или отредактирован с помощью редактора нулевых полюсов.
Ниже приведен код MATLAB для фильтра нижних частот по умолчанию в конструкторе фильтров.
function Hd = ExFilter %EXFILTER Returns a discrete-time filter object. % % MATLAB Code % Generated by MATLAB(R) 7.11 and the Signal Processing Toolbox 6.14. % % Generated on: 17-Feb-2010 14:15:37 % % Equiripple Lowpass filter designed using the FIRPM function. % All frequency values are in Hz. Fs = 48000; % Sample Rate Fpass = 9600; % Passband Frequency Fstop = 12000; % Stopband Frequency Dpass = 0.057501127785; % Passband Ripple Dstop = 0.0001; % Stopband Attenuation dens = 20; % Density Factor % Calculate the order from the parameters using FIRPMORD. [N, Fo, Ao, W] = firpmord([Fpass, Fstop]/(Fs/2), [1 0], [Dpass, Dstop]); % Calculate the coefficients using the FIRPM function. b = firpm(N, Fo, Ao, W, {dens}); Hd = dfilt.dffir(b); % [EOF]
Фильтры, разработанные в текущем сеансе конструктора фильтров, можно хранить для каскадирования, экспорта в FVTool или для последующего отзыва в тех же или будущих сеансах конструктора фильтров.
Сохранить сохраненные фильтры и получить доступ к ним можно с помощью кнопок Сохранить фильтр (Store Filter) и Диспетчер фильтров (Filter Manager) соответственно на панели Текущая информация о фильтре (Current Filter Information).
Сохранить фильтр (Store Filter) - отображает диалоговое окно Сохранить фильтр (Store Filter), в котором указывается имя фильтра, используемое при сохранении фильтра в Диспетчере фильтров (Filter Manager). Именем по умолчанию является тип фильтра.
Диспетчер фильтров (Filter Manager) - открывает диспетчер фильтров.
Текущий фильтр отображается под списком. Чтобы изменить текущий фильтр, выделите нужный фильтр. При выборе пункта Править текущий фильтр (Edit current filter) Конструктор фильтров (Filter Designer) отображает текущие выбранные спецификации фильтра. При внесении каких-либо изменений в спецификации сохраненный фильтр немедленно обновляется.
Для каскадирования двух или более фильтров выделите нужные фильтры и нажмите клавишу Cascade. В Диспетчер фильтров добавляется новый каскадный фильтр.
Чтобы изменить имя сохраненного фильтра, нажмите «Переименовать». Откроется диалоговое окно Переименовать фильтр (Rename filter).
Чтобы удалить сохраненный фильтр из диспетчера фильтров, нажмите клавишу Delete.
Чтобы экспортировать один или несколько фильтров в FVTool, выделите фильтры и нажмите клавишу FVTool .
Сессию проектирования фильтра можно сохранить как MAT-файл и вернуться в эту сессию в другой раз.
Нажмите кнопку Сохранить сеанс (Save Session), чтобы сохранить сеанс как MAT-файл. При первом сохранении сеанса открывается браузер «Сохранить сеанс проектирования фильтра» с запросом имени сеанса.
.fda автоматически добавляется во все сохраненные сеансы проектирования фильтров.
Примечание
Для сохранения сеанса можно также использовать меню «Файл» > «Сохранить сеанс» и «Файл» > «Сохранить сеанс как».
Существующие сеансы можно загрузить в конструктор фильтров, нажав кнопку «Открыть сеанс» или «Файл» > «Открыть сеанс». Откроется браузер «Загрузить сессию проектирования фильтров», который позволяет выбрать из ранее сохраненных сессий проектирования фильтров.
