Спектр стойкости сигнала представляет собой частотно-временное представление, которое показывает процент времени, в течение которого данная частота присутствует в сигнале. Спектр стойкости представляет собой гистограмму в пространстве энергетических частот. Чем дольше конкретная частота сохраняется в сигнале по мере развития сигнала, тем выше его временной процент и, таким образом, тем ярче или «горячее» его цвет на дисплее. Используйте спектр стойкости для идентификации сигналов, скрытых в других сигналах.
Для вычисления спектра стойкости анализатор сигналов выполняет следующие действия:
Вычислите спектрограмму, используя указанную утечку, разрешение по времени и перекрытие. (При увеличении масштаба изображения с помощью панорамирования или кнопки зумирования приложение вычисляет и отображает спектр стойкости с использованием сегментов, которые попадают в интересующую область видимого увеличения, включая те сегменты, которые видны только частично. Дополнительные сведения см. в разделе Расчет спектрограммы в анализаторе сигналов.)
Разбейте значения мощности и частоты на 2-D ячейки. (Чтобы настроить мощность или пределы частоты, введите минимальные и максимальные значения «Пределы мощности» или «Пределы частоты» на вкладке «Спектр стойкости».)
Для каждого значения времени вычислите двумерную гистограмму логарифма спектра мощности. Для каждого силового частотного бина, где в этот момент имеется энергия сигнала, увеличивают соответствующий матричный элемент на 1. Суммирование гистограмм для всех значений времени.
Постройте график накопленной гистограммы относительно мощности и частоты с цветом, пропорциональным логарифму отсчетов гистограммы, выраженным в нормированных процентах. Чтобы представить нулевые значения, используйте половину наименьшей возможной величины.
(Чтобы настроить диапазон отсчетов гистограмм, представленных в карте цветов, введите минимальные и максимальные пределы плотности на вкладке «Спектр стойкости». Чтобы подогнать карту цветов к пределам плотности тока, нажмите кнопку «Подогнать карту цветов» на вкладке «Отображение».)

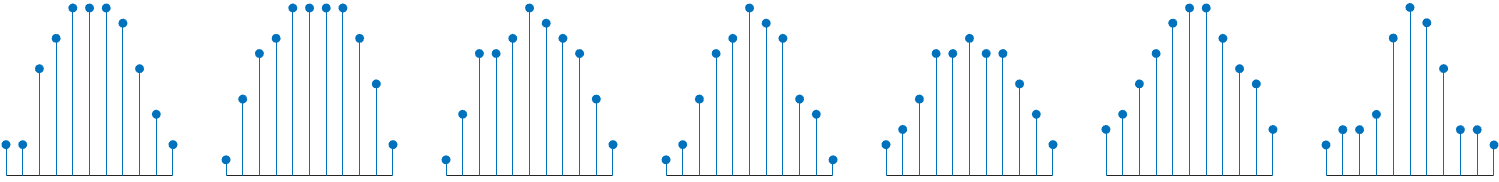

| Спектры мощности |
|

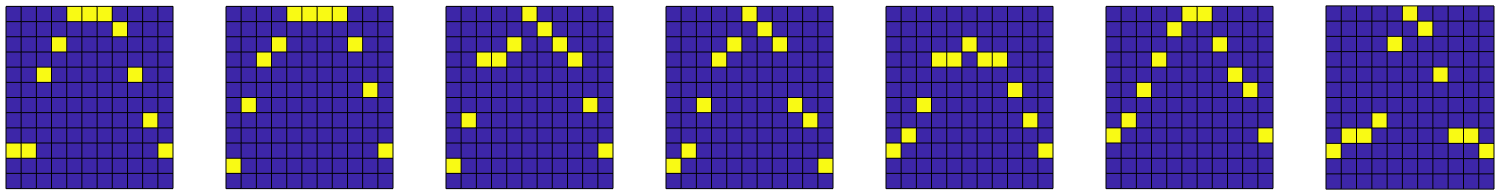

| Гистограммы |
|

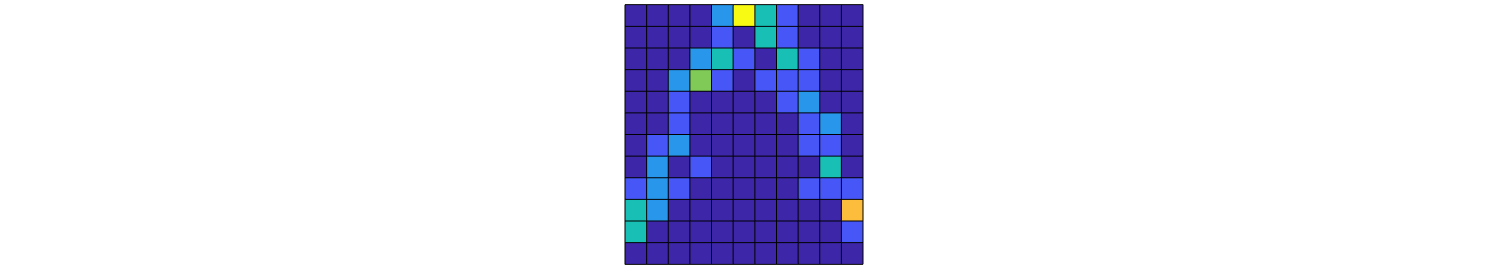

| Накопленная гистограмма |
|
