Настройка параметра с помощью горизонтального ползунка с настраиваемым внешним видом
Simulink/Панель мониторинга/Настраиваемые блоки
Блок «Горизонтальный ползун» используется для настройки значения переменной или параметра блока во время моделирования. Можно настроить внешний вид блока «Горизонтальный ползун», чтобы он выглядел как элемент управления в реальной системе. Масштабный диапазон и значения засечек можно настроить в соответствии с требуемым диапазоном для настраиваемого значения. Используйте блок Горизонтальный ползун (Horizontal Slider) с другими блоками панели инструментов, чтобы создать интерактивную панель инструментов для управления моделью.
При добавлении в модель блока Горизонтальный ползун (Horizontal Slider) блок предварительно конфигурируется с конструкцией по умолчанию. Можно использовать блок с конструкцией по умолчанию или настроить внешний вид блока в режиме конструктора. После выбора блока можно перейти в режим проектирования одним из трех способов:
На вкладке «Ползун» в разделе «Модель» нажмите кнопку «Изменить».
В Инспекторе свойств на вкладке «Проект» нажмите «Редактировать».
Остановите многоточие над блоком и нажмите кнопку «Редактировать пользовательский блок».

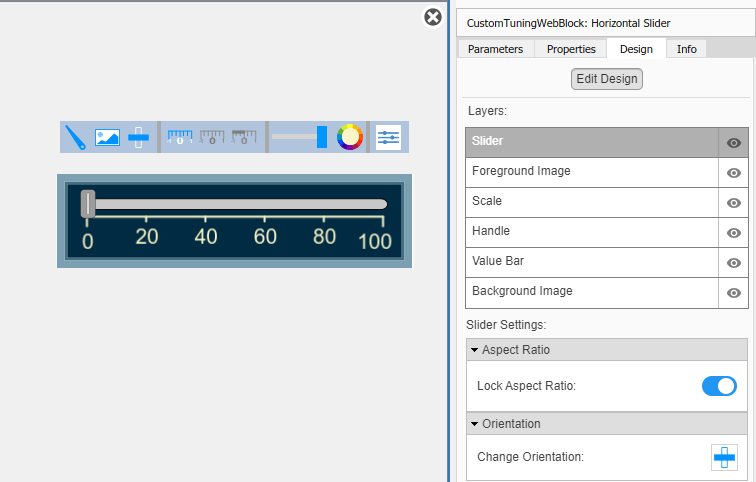

В режиме проектирования имеется доступ к параметрам и настройкам блока, позволяющим проектировать внешний вид блока. С помощью панели инструментов над блоком можно изменить фоновое изображение или изображение иглы, а также задать непрозрачность и цвет для масштаба, меток засечек и строки значений. Чтобы создать вид масштаба, выберите аспект масштаба, который требуется отредактировать, в средней части панели инструментов. Используйте элементы управления, расположенные справа на панели инструментов, чтобы задать цвет и непрозрачность. Можно также щелкнуть и перетащить, чтобы изменить положение иглы или шкалы.
Для точного управления проектом блока используйте вкладку «Проект» в Инспекторе свойств. Для ввода точных значений параметров проекта можно использовать инспектор свойств. Вкладка «Проект» также содержит параметры проектирования, которые недоступны на панели инструментов или при интерактивном редактировании, например возможность добавления к блоку изображения переднего плана.
По завершении редактирования проекта нажмите кнопку «Выход» в правом верхнем углу холста, чтобы выйти из режима проектирования.
Блоки пульта управления не используют порты для подключения к элементам модели. Чтобы подключить блоки панели мониторинга к переменным и параметрам блоков, используйте режим подключения. Режим «Соединить» облегчает процесс соединения блоков панели мониторинга в модели, особенно если требуется соединить сразу несколько блоков. Для соединения одного блока панели мониторинга можно также использовать таблицу Соединение (Connection) в диалоговом окне блока.
Совет
Соединения блоков панели управления в модели можно изменять во время моделирования в обычном и ускоренном режиме.
Примечание
Блоки панели мониторинга не могут подключаться к переменным, пока не будет обновлена схема модели. Чтобы подключить блоки панели мониторинга к переменным или изменить значения переменных между открытием модели и запуском моделирования, обновите схему модели с помощью клавиш Ctrl + D.
Для перехода в режим подключения выберите блок. Затем на вкладке блока нажмите кнопку «Подключить». В режиме подключения при выборе одного или нескольких блоков появляется список параметров и переменных, доступных для подключения. Выберите переменную или параметр из списка для подключения к выбранному блоку пульта управления.
Если значение выбранной переменной или параметра блока не является скалярным, используйте текстовое поле в нижней части таблицы Соединение (Connection), чтобы указать элемент, который требуется подключить к блоку панели мониторинга. Чтобы подключиться к элементу вектора, матрицы или массива, укажите индекс элемента, например: 3 или (1,3). Чтобы подключиться к элементу в шине или структуре, укажите элемент в контексте иерархии шины или структуры, используя точки для указания различных уровней в иерархии, и опустите верхний уровень. Например, укажите a.b для подключения к скалярному элементу b конструкции или шины a вложен в выбранную составную переменную или параметр.
Чтобы подключить другой блок панели мониторинга, остановитесь на другом блоке панели мониторинга и нажмите кнопку «Подключить» над ним. Затем выполните выбор сигналов и блоков в модели и выберите элемент модели для подключения.
По завершении соединения блоков пульта управления в модели на вкладке блока щелкните Готово соединение (Done Connecting).
Совет
Можно скрыть сообщение, отображаемое на несвязанных блоках, с помощью set_param функции с помощью ShowInitialText параметр блока. Сообщение также исчезает при подключении блока.
Настраиваемые параметры, подключенные к блокам панели мониторинга, регистрируются в инспекторе данных моделирования, где можно просматривать значения параметров вместе с записанными данными сигналов. Доступ к записанным в журнал данным параметров в рабочей области MATLAB ® можно получить путем экспорта данных параметров из инспектора данных моделирования с помощью пользовательского интерфейса или Simulink.sdi.exportRun функция. Дополнительные сведения об экспорте данных с помощью пользовательского интерфейса инспектора данных моделирования см. в разделе Экспорт данных из инспектора данных моделирования. Данные параметра хранятся в Simulink.SimulationData.Parameter объект, доступный как элемент в экспортируемом Simulink.SimulationData.Dataset.
За исключением блока «Область панели мониторинга» и блока «Отображение», блоки панели управления могут подключаться только к реальным скалярным сигналам.
Панель инструментов не поддерживает блоки, находящиеся внутри панели.
Таблицу Подключение (Connection) в диалоговом окне блока нельзя использовать для подключения блока панели мониторинга к блоку, который комментируется. При подключении блока панели мониторинга к блоку с комментариями в режиме подключения блок панели мониторинга не отображает подключенное значение до тех пор, пока вы не раскомментируете блок.
Блоки пульта управления не могут соединяться с элементами модели внутри ссылочных моделей.
При моделировании иерархии моделей блоки панели мониторинга внутри ссылочных моделей не обновляются.
Блоки приборной панели не поддерживают быстрое моделирование ускорителя.
При подключении блока пульта управления к переменной или параметру во время моделирования данные для этой переменной или параметра не регистрируются в инспекторе данных моделирования. Чтобы записать данные переменных и параметров в инспектор данных моделирования, перед моделированием подключите блок пульта управления к переменной или параметру.
При моделировании модели во внешнем режиме с параметром Поведение по умолчанию (Default parameter behavior), имеющим значение Встроено (Inlined), блоки панели управления могут отображаться для изменения значений параметров и переменных. Однако изменение не распространяется на моделирование. Например, блоки усиления отображают изменения, внесенные в параметр «Усиление» с помощью блоков инструментальной панели, но значение усиления, используемое в моделировании, не изменяется.
