В этом разделе показано, как использовать результаты, созданные в анализаторе чувствительности, для настройки оценки параметров или оптимизации отклика.
Анализ чувствительности можно использовать для оценки влияния параметров модели Simulink ® на выходные данные модели или требования к конструкции модели. Сначала создаются образцы параметров, а затем определяется функция затрат путем создания требований к конструкции для сигналов модели. Дополнительные сведения см. в разделах Создание выборок параметров для анализа чувствительности, Указание требований к временной области и Указание требований к частотной области. Затем необходимо проанализировать потребность (функцию затрат) для каждой пробы. Вычисленные результаты можно использовать для настройки оценки параметров или оптимизации отклика следующими способами.
Проанализируйте взаимосвязь между параметрами и оцененными значениями требований и ранговыми параметрами в порядке их влияния. Дополнительные сведения см. в разделе Анализ связи между параметрами и требованиями к конструкции. Затем можно выбрать оценку или оптимизацию более влиятельных параметров.
Получение исходных предположений для значений параметров для оценки или оптимизации.

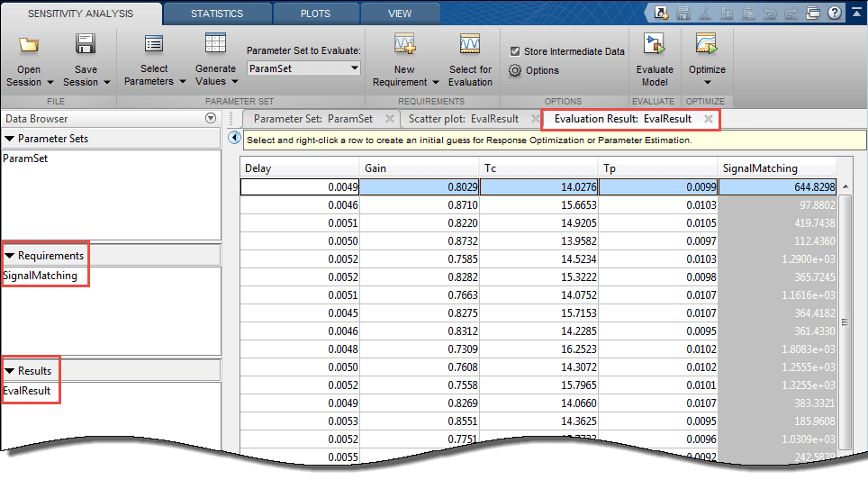

После анализа потребностей в анализаторе чувствительности оцененная потребность (значение функции затрат) и соответствующие значения параметров отображаются в таблице Результат оценки приложения. Новая переменная, EvalResults, с этой информацией создается в области Результаты приложения. Например, в таблице ниже перечислены оцениваемые требования согласования сигнала и соответствующие значения для параметров Gain, Delay, Tc, и Tp модели, sdoVOR.
Чтобы извлечь значения параметров для использования в качестве начального предположения во время оценки или оптимизации:

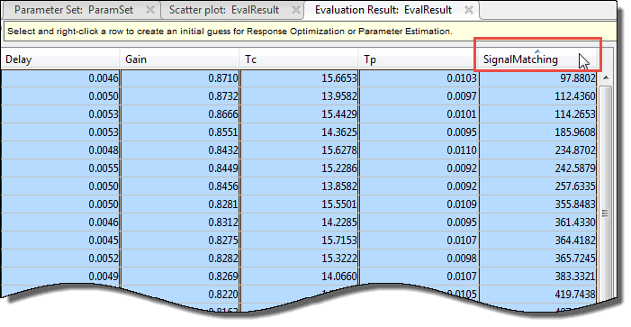

Отсортируйте значения функции оцененных затрат по возрастанию, щелкнув столбец оцененной потребности.

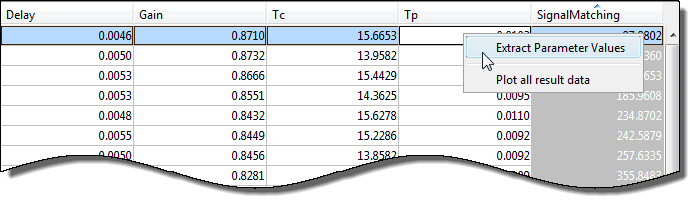

Чтобы выбрать значения параметров, которые минимизируют функцию затрат, щелкните правой кнопкой мыши соответствующую строку и выберите Извлечь значения параметров.
Новая переменная, ParamValues, создается в области Результаты приложения.
При экспорте в сеанс приложения «Оценка параметров» или «Оптимизатор отклика» выберите эту переменную, чтобы задать начальное предположение для параметров.
Чтобы проверить надежность конструкции во время оптимизации в приложении оптимизатора ответа, укажите значения неопределенных параметров. Дополнительные сведения см. в разделе Оптимизация параметров для надежности.
Можно задать значения неопределенных параметров, используя все значения параметров в EvalResults. Можно также выбрать подмножество значений параметров:
Выберите соответствующие строки значений параметров в таблице Результат оценки приложения.

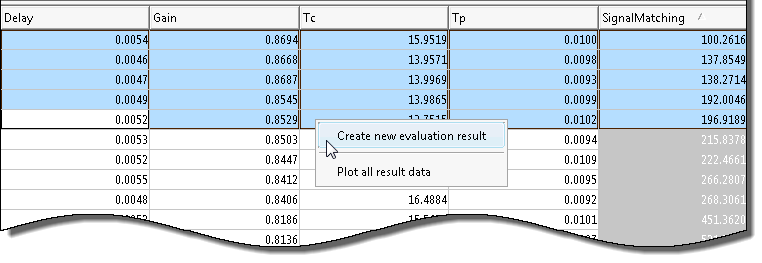

Щелкните правой кнопкой мыши и выберите Создать новый результат оценки. В области Результаты приложения создается новая переменная.
При экспорте в сеанс приложения оптимизатора ответов выберите эту переменную, чтобы указать неопределенные переменные.

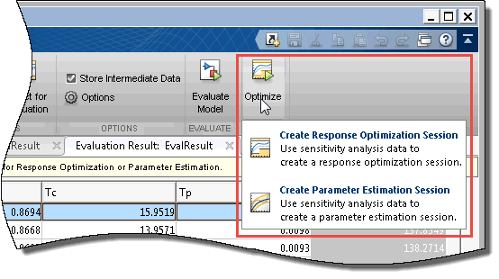

Можно экспортировать результаты из анализатора чувствительности в окно Оценка параметров (Parameter Estimator) и Оптимизатор отклика (Response Optimizer). Для этого в анализаторе чувствительности щелкните Оптимизировать (Optimize). В раскрывающемся меню выберите приложение для экспорта.

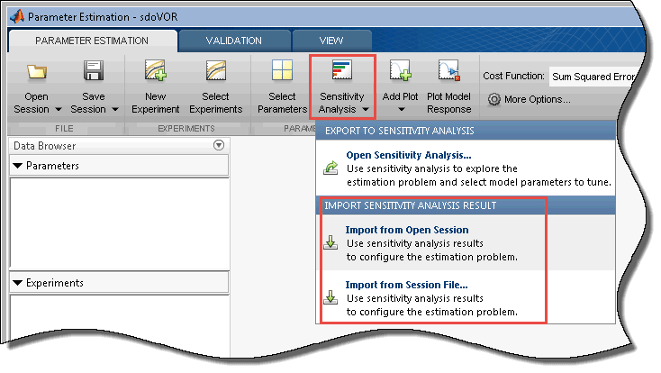

Кроме того, если у вас есть открытая сессия оценки параметров или оптимизатора ответа, в этих приложениях щелкните Анализ чувствительности. В раскрывающемся меню выберите Импорт из открытого сеанса или Импорт из файла сеанса. Последняя опция загружает результаты из ранее сохраненного сеанса анализатора чувствительности.
Примечание
Только требования согласования сигналов экспортируются из анализа чувствительности в сеанс оценки параметров. В методе оценки параметров они называются экспериментами.
Только требования, отличные от требований согласования сигналов, экспортируются из анализа чувствительности в сеанс оптимизатора отклика.
