Определите сетевую архитектуру. Создайте сеть с двумя ветвями. Сеть принимает два входа с одним входом на ветвь. Соедините ветви с помощью сложения слоя.

numFilters = 24;

layersBranch1 = [
    convolution2dLayer(3,6*numFilters,'Padding','same','Stride',2,'Name','conv1Branch1')
    groupNormalizationLayer('all-channels','Name','gn1Branch1')
    reluLayer('Name','relu1Branch1')
    convolution2dLayer(3,numFilters,'Padding','same','Name','conv2Branch1')
    groupNormalizationLayer('channel-wise','Name','gn2Branch1')
    additionLayer(2,'Name','add')
    reluLayer('Name','reluCombined')
    fullyConnectedLayer(10,'Name','fc')
    softmaxLayer('Name','sm')];

layersBranch2 = [
    convolution2dLayer(1,numFilters,'Name','convBranch2')
    groupNormalizationLayer('all-channels','Name','gnBranch2')];

lgraph = layerGraph(layersBranch1);
lgraph = addLayers(lgraph,layersBranch2);
lgraph = connectLayers(lgraph,'gnBranch2','add/in2');

Создайте пример сетевых входов того же формата, что и типичные сетевые входы. Для обоих входов используйте пакет размером 32. Используйте вход размера 64 на 64 с тремя каналами для входа в слой convBranch1. Используйте вход размера 64 на 64 с 18 каналами для входа в слой convBranch2.

dlX1 = dlarray(rand([64 64 3 32]),"SSCB");
dlX2 = dlarray(rand([32 32 18 32]),"SSCB");

Создайте dlnetwork. Предоставьте входы в том же порядке, в котором несвязанные слои появляются в Layers свойство lgraph.

dlnet = dlnetwork(lgraph,dlX1,dlX2);

Проверьте, что сеть инициализирована и готова к обучению.

dlnet.Initialized

ans =
   1

Загрузка обучающих данных

Загрузите данные цифр в виде datastore изображений с помощью imageDatastore и укажите папку, содержащую данные изображения.

dataFolder = fullfile(toolboxdir('nnet'),'nndemos','nndatasets','DigitDataset');
imds = imageDatastore(dataFolder, ...
    'IncludeSubfolders',true, ....
    'LabelSource','foldernames');

Разделите данные на наборы для обучения и валидации. Отложите 10% данных для валидации с помощью splitEachLabel функция.

[imdsTrain,imdsValidation] = splitEachLabel(imds,0.9,'randomize');

Сеть, используемая в этом примере, требует изображений входа размера 28 на 28 на 1. Чтобы автоматически изменить размер обучающих изображений, используйте дополненный image datastore. Задайте дополнительные операции увеличения для выполнения на обучающих изображениях: случайным образом переведите изображения до 5 пикселей в горизонтальной и вертикальной осях. Увеличение количества данных помогает предотвратить сверхподбор кривой сети и запоминание точных деталей обучающих изображений.

inputSize = [28 28 1];
pixelRange = [-5 5];
imageAugmenter = imageDataAugmenter( ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange);
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain,'DataAugmentation',imageAugmenter);

Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшего увеличения данных, используйте хранилище datastore с дополненными изображениями, не задавая никаких дополнительных операций предварительной обработки.

augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);

Определите количество классов в обучающих данных.

classes = categories(imdsTrain.Labels);
numClasses = numel(classes);

Определение сети

Определите сеть для классификации изображений.

layers = [
    imageInputLayer(inputSize,'Normalization','none','Name','input')
    convolution2dLayer(5,20,'Name','conv1')
    batchNormalizationLayer('Name','bn1')
    reluLayer('Name','relu1')
    convolution2dLayer(3,20,'Padding','same','Name','conv2')
    batchNormalizationLayer('Name','bn2')
    reluLayer('Name','relu2')
    convolution2dLayer(3,20,'Padding','same','Name','conv3')
    batchNormalizationLayer('Name','bn3')
    reluLayer('Name','relu3')
    fullyConnectedLayer(numClasses,'Name','fc')
    softmaxLayer('Name','softmax')];
lgraph = layerGraph(layers);

Создайте dlnetwork объект из графика слоев.

dlnet = dlnetwork(lgraph)

dlnet =
  dlnetwork with properties:

         Layers: [12×1 nnet.cnn.layer.Layer]
    Connections: [11×2 table]
     Learnables: [14×3 table]
          State: [6×3 table]
     InputNames: {'input'}
    OutputNames: {'softmax'}

Задайте функцию градиентов модели

Создайте функцию modelGradients, перечисленный в конце примера, который принимает dlnetwork объект, мини-пакет входных данных с соответствующими метками и возвращает градиенты потерь относительно настраиваемых параметров в сети и соответствующих потерь.

Настройка опций обучения

Обучайте на десять эпох с мини-партией размером 128.

numEpochs = 10;
miniBatchSize = 128;

Задайте опции для оптимизации SGDM. Задайте начальную скорость обучения 0,01 с распадом 0,01 и импульсом 0,9.

initialLearnRate = 0.01;
decay = 0.01;
momentum = 0.9;

Обучите модель

Создайте minibatchqueue объект, который обрабатывает и управляет мини-пакетами изображений во время обучения. Для каждого мини-пакета:

mbq = minibatchqueue(augimdsTrain,...
    'MiniBatchSize',miniBatchSize,...
    'MiniBatchFcn',@preprocessMiniBatch,...
    'MiniBatchFormat',{'SSCB',''});

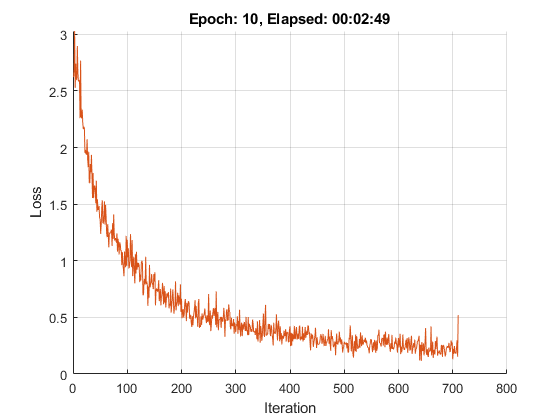

Инициализируйте график процесса обучения.

figure
lineLossTrain = animatedline('Color',[0.85 0.325 0.098]);
ylim([0 inf])
xlabel("Iteration")
ylabel("Loss")
grid on

Инициализируйте параметр скорости для решателя SGDM.

velocity = [];

Обучите сеть с помощью пользовательского цикла обучения. Для каждой эпохи перетасуйте данные и закольцовывайте по мини-пакетам данных. Для каждого мини-пакета:

iteration = 0;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs
    % Shuffle data.
    shuffle(mbq);

    % Loop over mini-batches.
    while hasdata(mbq)
        iteration = iteration + 1;

        % Read mini-batch of data.
        [dlX, dlY] = next(mbq);

        % Evaluate the model gradients, state, and loss using dlfeval and the
        % modelGradients function and update the network state.
        [gradients,state,loss] = dlfeval(@modelGradients,dlnet,dlX,dlY);
        dlnet.State = state;

        % Determine learning rate for time-based decay learning rate schedule.
        learnRate = initialLearnRate/(1 + decay*iteration);

        % Update the network parameters using the SGDM optimizer.
        [dlnet,velocity] = sgdmupdate(dlnet,gradients,velocity,learnRate,momentum);

        % Display the training progress.
        D = duration(0,0,toc(start),'Format','hh:mm:ss');
        addpoints(lineLossTrain,iteration,loss)
        title("Epoch: " + epoch + ", Elapsed: " + string(D))
        drawnow
    end
end

Экспериментальная модель

Протестируйте классификационную точность модели путем сравнения предсказаний на наборе валидации с истинными метками.

После обучения создание предсказаний по новым данным не требует меток. Создание minibatchqueue объект, содержащий только предикторы тестовых данных:

numOutputs = 1;
mbqTest = minibatchqueue(augimdsValidation,numOutputs, ...
    'MiniBatchSize',miniBatchSize, ...
    'MiniBatchFcn',@preprocessMiniBatchPredictors, ...
    'MiniBatchFormat','SSCB');

Закольцовывайте мини-пакеты и классифицируйте изображения с помощью modelPredictions функции, перечисленной в конце примера.

predictions = modelPredictions(dlnet,mbqTest,classes);

Оцените точность классификации.

YTest = imdsValidation.Labels;
accuracy = mean(predictions == YTest)

accuracy = 0.9530

Функция градиентов модели

The modelGradients функция принимает dlnetwork dlnet объектамини-пакет входных данных dlX с соответствующими метками Y и возвращает градиенты потерь относительно настраиваемых параметров в dlnet, состояние сети и потери. Чтобы вычислить градиенты автоматически, используйте dlgradient функция.

function [gradients,state,loss] = modelGradients(dlnet,dlX,Y)

[dlYPred,state] = forward(dlnet,dlX);

loss = crossentropy(dlYPred,Y);
gradients = dlgradient(loss,dlnet.Learnables);

loss = double(gather(extractdata(loss)));

end

Функция предсказаний модели

The modelPredictions функция принимает dlnetwork dlnet объекта, а minibatchqueue входных данных mbq, и сетевых классов, и вычисляет предсказания модели путем итерации по всем данным в minibatchqueue объект. Функция использует onehotdecode функция для поиска предсказанного класса с самым высоким счетом.

function predictions = modelPredictions(dlnet,mbq,classes)

predictions = [];

while hasdata(mbq)

    dlXTest = next(mbq);
    dlYPred = predict(dlnet,dlXTest);

    YPred = onehotdecode(dlYPred,classes,1)';

    predictions = [predictions; YPred];
end

end

Функция мини-пакетной предварительной обработки

The preprocessMiniBatch функция предварительно обрабатывает мини-пакет предикторов и меток с помощью следующих шагов:

function [X,Y] = preprocessMiniBatch(XCell,YCell)

% Preprocess predictors.
X = preprocessMiniBatchPredictors(XCell);

% Extract label data from cell and concatenate.
Y = cat(2,YCell{1:end});

% One-hot encode labels.
Y = onehotencode(Y,1);

end

Функция предварительной обработки мини-пакетных предикторов

The preprocessMiniBatchPredictors функция предварительно обрабатывает мини-пакет предикторов путем извлечения данных изображения из массива входа ячеек и конкатенации в числовой массив. Для входов полутонового цвета, конкатенация по четвертому измерению добавляет третье измерение каждому изображению, чтобы использовать в качестве размерности синглтонного канала.

function X = preprocessMiniBatchPredictors(XCell)

% Concatenate.
X = cat(4,XCell{1:end});

end

Задайте слои сети. Эта сеть имеет один вход, который не соединяется с входным слоем.

layers = [convolution2dLayer(5,20,'Name','conv')
    batchNormalizationLayer('Name','bn')
    reluLayer('Name','relu')
    fullyConnectedLayer(10,'Name','fc')
    softmaxLayer('Name','sm')];

Создайте неинициализированную dlnetwork. Установите Initialize name-value опции к false.

dlnet = dlnetwork(layers,'Initialize',false);

Проверьте, что сеть не инициализирована.

dlnet.Initialized

ans =
   0

Обучаемые и параметры состояния этой сети не инициализируются для обучения. Чтобы инициализировать сеть, используйте initialize функция.

Если вы хотите использовать dlnet непосредственно в пользовательском цикле обучения, тогда вы можете инициализировать его, используя initialize функция и предоставление примера входа.

Если вы хотите использовать dlnet внутри пользовательского слоя можно воспользоваться преимуществами автоматической инициализации. Если вы используете пользовательский слой внутри dlnetwork, dlnet инициализируется, когда родительский элемент dlnetwork создается (или когда родительская сеть инициализируется, если она сконструирована как неинициализированная dlnetwork). Если вы используете пользовательский слой внутри сети, которая обучена с помощью trainNetwork функцию, затем dlnet автоматически инициализируется во время обучения. Для получения дополнительной информации смотрите Нейронную сеть для глубокого обучения Composition.
