affineOutputView
Создайте выходное представление для деформирования изображений
Синтаксис
Описание
Rout = affineOutputView(sizeA,tform)sizeAи аффинное геометрическое преобразование, tform, и возвращает пространственный объект привязки, Rout. Вы можете использовать этот объект как вход в imwarp для управления пределами выхода и интервалами между сетками деформированного изображения.
Примеры
Деформация изображения с использованием различных стилей выходного вида

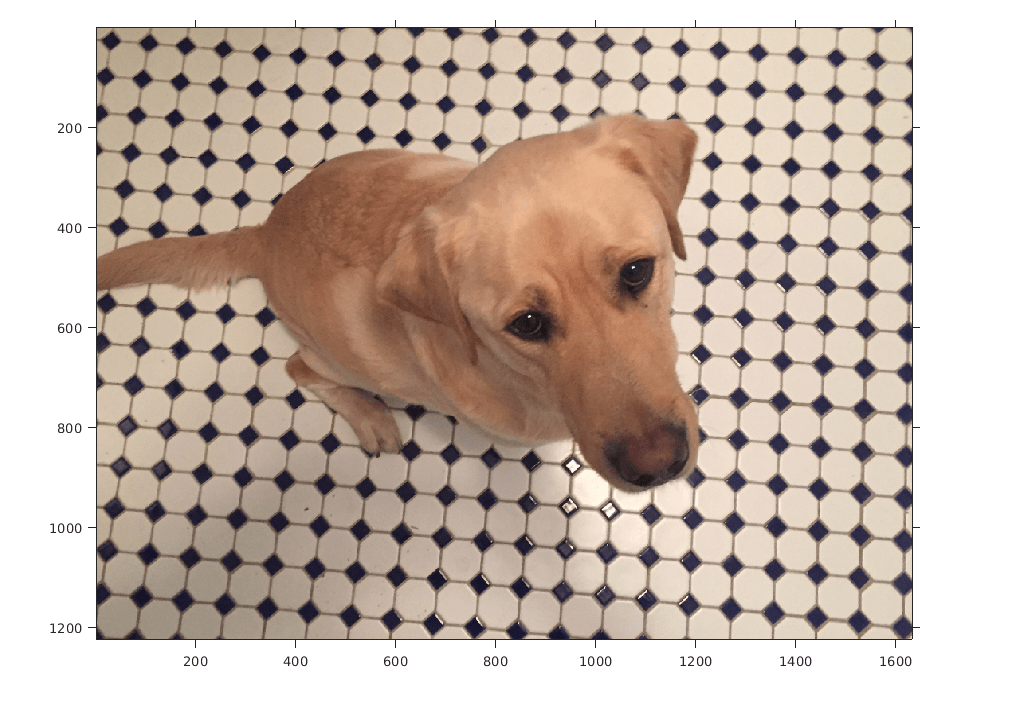

Чтение и отображение изображения. Чтобы увидеть пространственные границы изображения, сделайте оси видимыми.
A = imread('kobi.png'); iptsetpref('ImshowAxesVisible','on') imshow(A)
Создайте 2-D аффинное преобразование. Этот пример создает рандомизированное преобразование, которое состоит из шкалы в множитель в области значений [1.2, 2.4], поворота на угол в области значений [ -45 , 45 ] степеней и горизонтального перемещения на расстояние в области значений [100, 200] пикселей.
tform = randomAffine2d('Scale',[1.2,2.4],'XTranslation',[100 200],'Rotation',[-45,45]);
Создайте три различных выходных представления для изображения и преобразования.
centerOutput = affineOutputView(size(A),tform,'BoundsStyle','CenterOutput'); followOutput = affineOutputView(size(A),tform,'BoundsStyle','FollowOutput'); sameAsInput = affineOutputView(size(A),tform,'BoundsStyle','SameAsInput');
Применить преобразование к входу изображению можно с помощью каждого из различных стилей выхода вида.
BCenterOutput = imwarp(A,tform,'OutputView',centerOutput); BFollowOutput = imwarp(A,tform,'OutputView',followOutput); BSameAsInput = imwarp(A,tform,'OutputView',sameAsInput);
Отобразите получившиеся изображения.

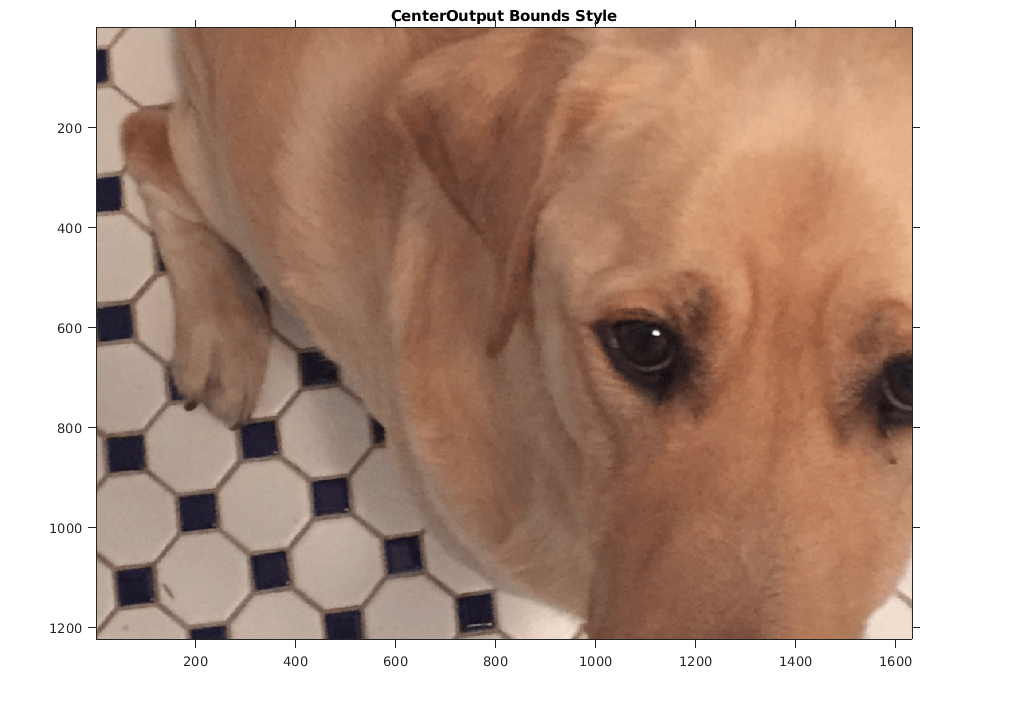

imshow(BCenterOutput)
title('CenterOutput Bounds Style');

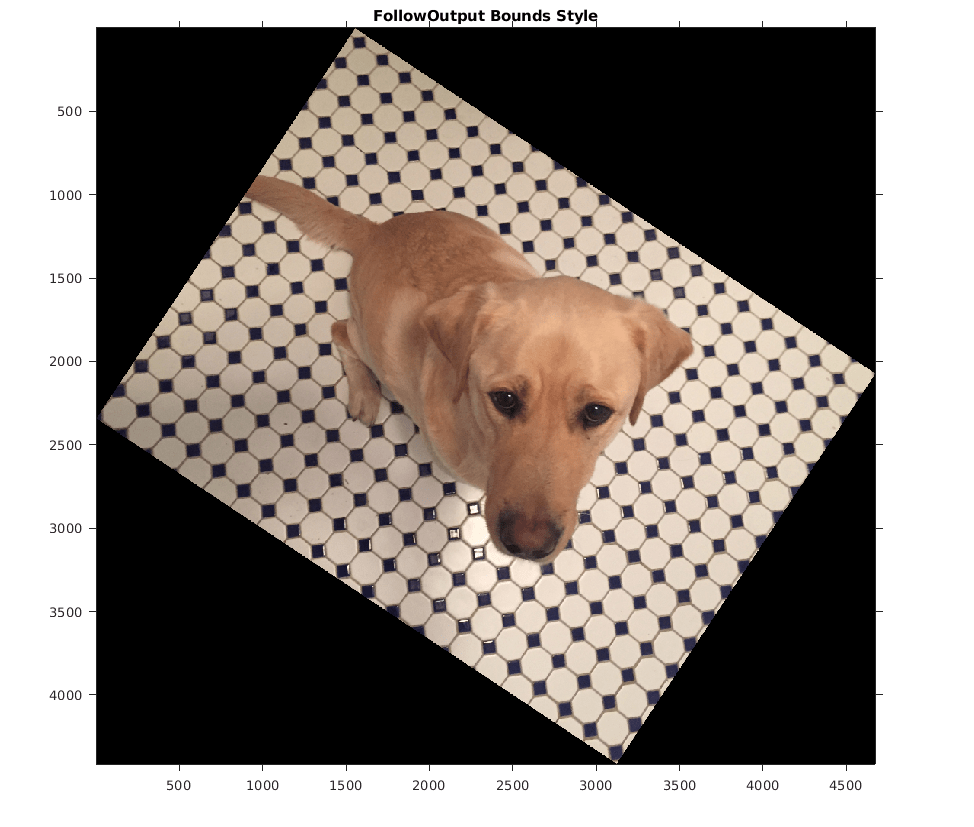

imshow(BFollowOutput)
title('FollowOutput Bounds Style');

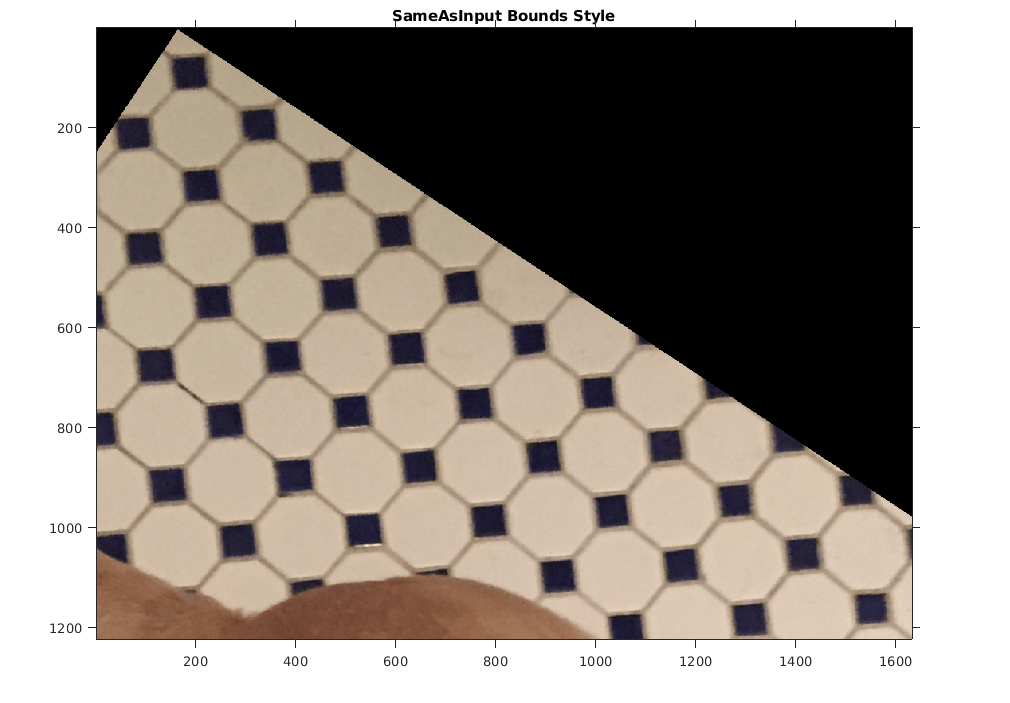

imshow(BSameAsInput)
title('SameAsInput Bounds Style');
iptsetpref('ImshowAxesVisible','off')
