imref2d

Ссылка 2-D изображение на мировые координаты

развернуть все на странице

Описание

Система координат imref2d объект хранит отношение между собственными координатами, привязанными на строках и столбцах 2-D изображения, и пространственным расположением тех же строк и столбцов в мировой системе координат.

Изображение регулярно дискретизируется в планарной системе координат world- x и world- y таким образом, чтобы значения x intrinsic- совпадали с значениями x world- и intrinsic- y совпадали с значениями y world-. Разрешение в каждой размерности может быть разным.

Создание

Можно создать imref2d объект этими способами.

  • affineOutputView - Сохраните пространственную протяженность изображения, которое искривляется 2-D аффинным геометрическим преобразованием.

  • The imref2d функция, описанная здесь

Синтаксис

R = imref2d
R = imref2d(imageSize)
R = imref2d(imageSize,pixelExtentInWorldX,pixelExtentInWorldY)
R = imref2d(imageSize,xWorldLimits,yWorldLimits)

Описание

R = imref2d создает imref2d объект с настройками свойств по умолчанию.

R = imref2d(imageSize) устанавливает дополнительный ImageSize свойство.

пример

R = imref2d(imageSize,pixelExtentInWorldX,pixelExtentInWorldY) устанавливает дополнительный ImageSize, PixelExtentInWorldX, и PixelExtentInWorldY свойства.

пример

R = imref2d(imageSize,xWorldLimits,yWorldLimits) устанавливает дополнительный ImageSize, XWorldLimits, и YWorldLimits свойства.

Свойства

расширить все

Размах изображения в x -размерности в мировой системе координат, заданный в виде числа. The imref2d объект устанавливает это значение следующим PixelExtentInX * ImageSize(2).

Типы данных: double

Размах изображения в y -размерности в мировой системе координат, заданный в виде числа. The imref2d объект устанавливает это значение следующим PixelExtentInY * ImageSize(1).

Типы данных: double

Количество элементов в каждой пространственной размерности, заданное как 2-элементный положительный вектор-строка. ImageSize является такой же формой, как и форма, возвращенная size функция.

Типы данных: double

Размер одного пикселя в x-измерении, измеренном в мировой системе координат, заданный в виде положительного числа.

Типы данных: double

Размер одного пикселя в y-измерении, измеренном в мировой системе координат, заданный в виде положительного числа.

Типы данных: double

Пределы изображения в мире x -размерность, заданные как 2-элементный числовой вектор [xMin xMax].

Типы данных: double

Пределы изображения в мире y -размерность, заданные как 2-элементный числовой вектор-строка [yMin yMax].

Типы данных: double

Пределы изображения в собственных модулях в x -размерность, заданные как 2-элементный вектор-строка [xMin xMax]. Для m -by- n изображения (или m -by- n -by- p изображения), XIntrinsicLimits равен [0.5, n+0.5].

Типы данных: double

Пределы изображения в собственных модулях в y -размерность, заданные как 2-элементный вектор-строка [yMin yMax]. Для m -by- n изображения (или m -by- n -by- p изображения), YIntrinsicLimits равен [0.5, m+0.5].

Типы данных: double

Функции объекта

containsОпределите, содержит ли изображение точки в мировой системе координат
intrinsicToWorldПреобразуйте из собственных в мировые координаты
sizesMatchОпределите, совместимы ли объект и изображение с размером
worldToIntrinsicПреобразуйте из мира в внутренние координаты
worldToSubscriptПреобразуйте мировые координаты в индексы строк и столбцов

Примеры

свернуть все

Открыть Live Script

Считайте 2-D изображение в полутоновом цвете в рабочую область.

A = imread('pout.tif');

Создайте imref2d объект, задающий размер и мировые пределы изображения, сопоставленного с объектом.

xWorldLimits = [2 5];
yWorldLimits = [3 6];
RA = imref2d(size(A),xWorldLimits,yWorldLimits)
RA =
  imref2d with properties:

           XWorldLimits: [2 5]
           YWorldLimits: [3 6]
              ImageSize: [291 240]
    PixelExtentInWorldX: 0.0125
    PixelExtentInWorldY: 0.0103
    ImageExtentInWorldX: 3
    ImageExtentInWorldY: 3
       XIntrinsicLimits: [0.5000 240.5000]
       YIntrinsicLimits: [0.5000 291.5000]

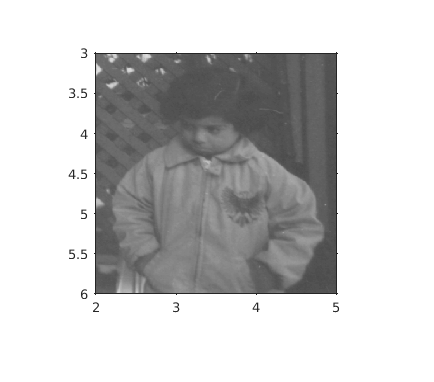

Отобразите изображение, задав пространственный объект привязки. Координаты осей отражают мировые координаты.

figure
imshow(A,RA);

Figure contains an axes. The axes contains an object of type image.

Открыть Live Script

Считайте 2-D изображение в полутоновом цвете в рабочую область.

m = dicominfo('knee1.dcm');
A = dicomread(m);

Создайте imref2d объект, задающий размер и разрешение пикселей. DICOM- файла содержит поле метаданных PixelSpacing это задает разрешение изображения в каждой размерности в миллиметрах на пиксель.

RA = imref2d(size(A),m.PixelSpacing(2),m.PixelSpacing(1))
RA =
  imref2d with properties:

           XWorldLimits: [0.1562 160.1562]
           YWorldLimits: [0.1562 160.1562]
              ImageSize: [512 512]
    PixelExtentInWorldX: 0.3125
    PixelExtentInWorldY: 0.3125
    ImageExtentInWorldX: 160
    ImageExtentInWorldY: 160
       XIntrinsicLimits: [0.5000 512.5000]
       YIntrinsicLimits: [0.5000 512.5000]

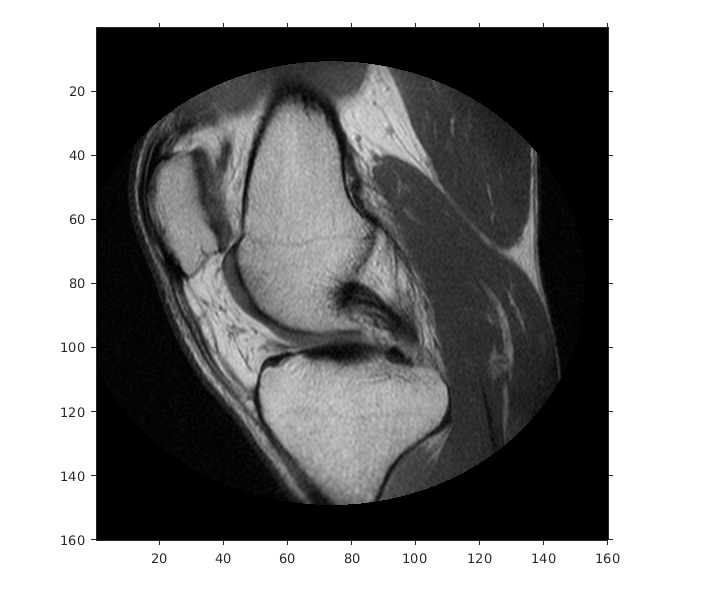

Отобразите изображение, задав пространственный объект привязки. Координаты осей отражают мировые координаты.

figure
imshow(A,RA,'DisplayRange',[0 512])

Figure contains an axes. The axes contains an object of type image.

Сравните ширину изображения в мировых координатах и внутренних координатах. Эта ширина изображения в внутренних координатах с модулями измерения пикселей:

RA.ImageSize(1)
ans = 512

Ширина изображения в мировых координатах с модулями измерения миллиметров составляет:

RA.ImageExtentInWorldX
ans = 160

Подробнее о

расширить все

Совет

  • Можно создать imref2d объект для изображения RGB. Если вы создаете объект, задающий ImageSize свойство как трехэлементный вектор (например, возвращаемое size function), только первые два элемента используются для установки ImageSize.
