angle

Синтаксис

Описание

пример

theta = angle(z) возвращает угол фазы в интервале [- π, π] для каждого элемента сложного массива z. Углы в theta таковы, что z = abs(z).*exp(i*theta).

Примеры

свернуть все

Создайте комплексное число и вычислите его величину и фазу.

z = 2*exp(i*0.5)
z = 1.7552 + 0.9589i
r = abs(z)
r = 2
theta = angle(z)
theta = 0.5000

Создайте сигнал, который состоит из двух синусоидов частот 15 Гц и 40 Гц. Первая синусоида имеет фазу -π/4, и второй имеет фазу π/2. Дискретизируйте сигнал со скоростью 100 Гц в течение одной секунды.

fs = 100;
t = 0:1/fs:1-1/fs;
x = cos(2*pi*15*t - pi/4) - sin(2*pi*40*t);

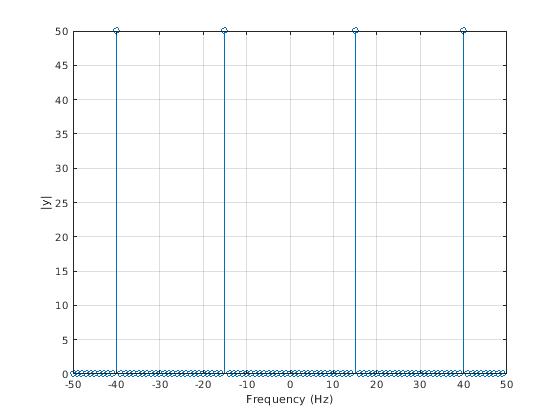

Вычислите преобразование Фурье сигнала. Постройте график величины преобразования как функции от частоты.

y = fft(x);
z = fftshift(y);

ly = length(y);
f = (-ly/2:ly/2-1)/ly*fs;

stem(f,abs(z))
xlabel 'Frequency (Hz)'
ylabel '|y|'
grid

Figure contains an axes. The axes contains an object of type stem.

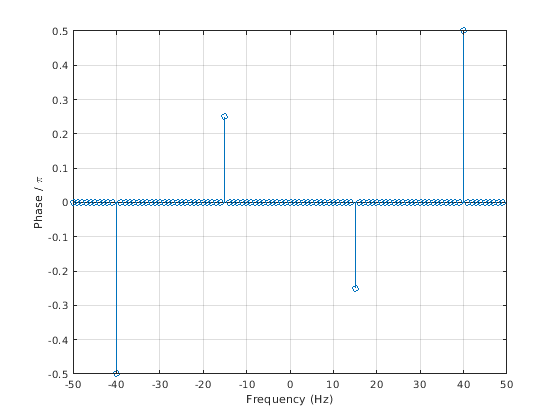

Вычислите фазу преобразования, удалив значения преобразования малых величин. Постройте график фазы как функцию от частоты.

tol = 1e-6;
z(abs(z) < tol) = 0;

theta = angle(z);

stem(f,theta/pi)
xlabel 'Frequency (Hz)'
ylabel 'Phase / \pi'
grid

Figure contains an axes. The axes contains an object of type stem.

Входные параметры

свернуть все

Входной массив, заданный как скалярный, векторный, матричный или многомерный массив. Когда элементы z являются неотрицательными вещественными числами, angle возвращает 0. Когда элементы z отрицательные вещественные числа, angle возвращает

Типы данных: double | single
Поддержка комплексного числа: Да

Алгоритмы

angle берет комплексное число z = x + <reservedrangesplaceholder2> <reservedrangesplaceholder1> и использует atan2 функция для вычисления угла между положительным x - осью и лучом от источника до точки (x, y) в xy -плане.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

Генерация кода GPU
Сгенерируйте код CUDA ® для графических процессоров NVIDIA ® с помощью GPU Coder™

.

См. также

| |

Представлено до R2006a
