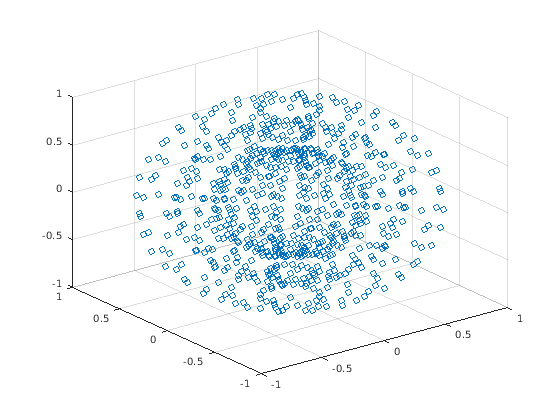

Создайте 3-D точечный график. Использование sphere для определения векторов x, y, и z.

figure
[X,Y,Z] = sphere(16);
x = [0.5*X(:); 0.75*X(:); X(:)];
y = [0.5*Y(:); 0.75*Y(:); Y(:)];
z = [0.5*Z(:); 0.75*Z(:); Z(:)];
scatter3(x,y,z)

Использование sphere для определения векторов x, y, и z.

[X,Y,Z] = sphere(16);
x = [0.5*X(:); 0.75*X(:); X(:)];
y = [0.5*Y(:); 0.75*Y(:); Y(:)];
z = [0.5*Z(:); 0.75*Z(:); Z(:)];

Задайте векторные s для определения размеров маркера.

S = repmat([100,50,5],numel(X),1);
s = S(:);

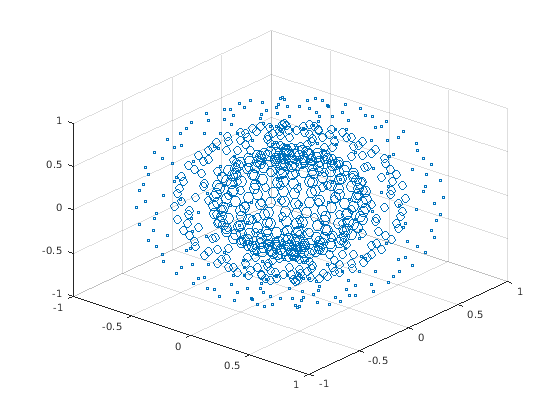

Создайте 3-D точечный график и используйте view для изменения угла осей на рисунке.

figure
scatter3(x,y,z,s)
view(40,35)

Соответствующие записи в x, y, z, и s определить местоположение и размер каждого маркера.

Использование sphere для определения векторов x, y, и z.

[X,Y,Z] = sphere(16);
x = [0.5*X(:); 0.75*X(:); X(:)];
y = [0.5*Y(:); 0.75*Y(:); Y(:)];
z = [0.5*Z(:); 0.75*Z(:); Z(:)];

Задайте векторы s и c для определения размера и цвета каждого маркера.

S = repmat([50,25,10],numel(X),1);
C = repmat([1,2,3],numel(X),1);
s = S(:);
c = C(:);

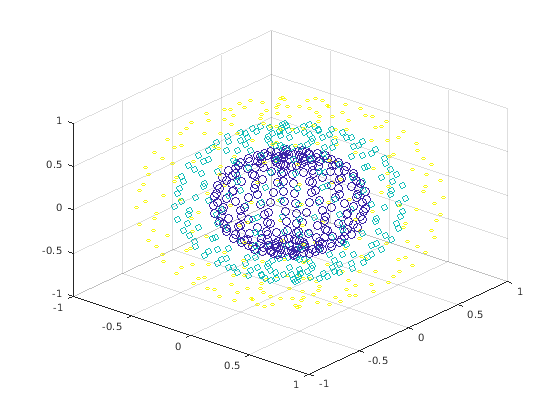

Создайте 3-D точечный график и используйте view для изменения угла осей на рисунке.

figure
scatter3(x,y,z,s,c)
view(40,35)

Соответствующие записи в x, y, z, и c определить местоположение и цвет каждого маркера.

Создайте векторы x и y как значения косинуса и синуса со случайным шумом.

z = linspace(0,4*pi,250);
x = 2*cos(z) + rand(1,250);
y = 2*sin(z) + rand(1,250);

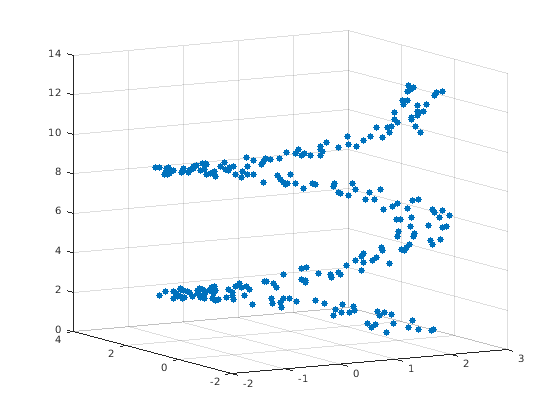

Создайте 3-D точечный график и заполните маркеры. Использование view для изменения угла осей на рисунке.

scatter3(x,y,z,'filled')
view(-30,10)

Инициализируйте генератор случайных чисел, чтобы сделать выход rand повторяемый. Задайте векторы x и y как значения косинуса и синуса со случайным шумом.

rng default
z = linspace(0,4*pi,250);
x = 2*cos(z) + rand(1,250);
y = 2*sin(z) + rand(1,250);

Создайте 3-D точечный график и установите тип маркера. Использование view для изменения угла осей на рисунке.

figure
scatter3(x,y,z,'*')
view(-30,10)

Инициализируйте генератор случайных чисел, чтобы сделать выход rand повторяемый. Задайте векторы x и y как значения косинуса и синуса со случайным шумом.

rng default
z = linspace(0,4*pi,250);
x = 2*cos(z) + rand(1,250);
y = 2*sin(z) + rand(1,250);

Создайте 3-D точечный график и установите цвет маркера ребра и цвет лица маркера. Использование view для изменения угла осей на рисунке.

figure
scatter3(x,y,z,...
        'MarkerEdgeColor','k',...
        'MarkerFaceColor',[0 .75 .75])
view(-30,10)

Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций.

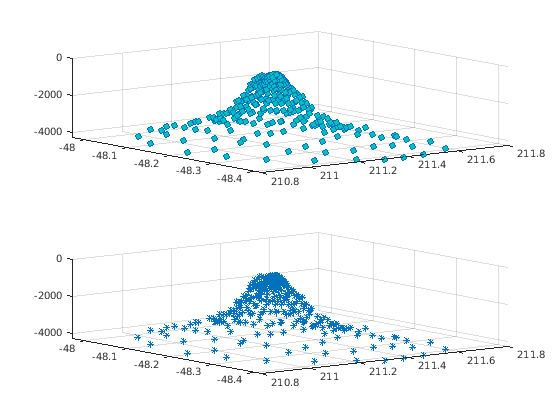

Загрузите seamount набор данных для получения векторов x, y, и z. Вызовите tiledlayout функция для создания мозаичного графика размещения 2 на 1. Вызовите nexttile функция для создания объектов осей ax1 и ax2. Затем создайте отдельные графики поля точек в осях путем определения объекта осей в качестве первого аргумента для scatter3.

load seamount
tiledlayout(2,1)
ax1 = nexttile;
ax2 = nexttile;
scatter3(ax1,x,y,z,'MarkerFaceColor',[0 .75 .75])
scatter3(ax2,x,y,z,'*')

Используйте sphere функция для создания векторов x, y, и z.

[X,Y,Z] = sphere(16);
x = [0.5*X(:); 0.75*X(:); X(:)];
y = [0.5*Y(:); 0.75*Y(:); Y(:)];
z = [0.5*Z(:); 0.75*Z(:); Z(:)];

Создайте векторы s и c для определения размера и цвета каждого маркера.

S = repmat([70,50,20],numel(X),1);
C = repmat([1,2,3],numel(X),1);
s = S(:);
c = C(:);

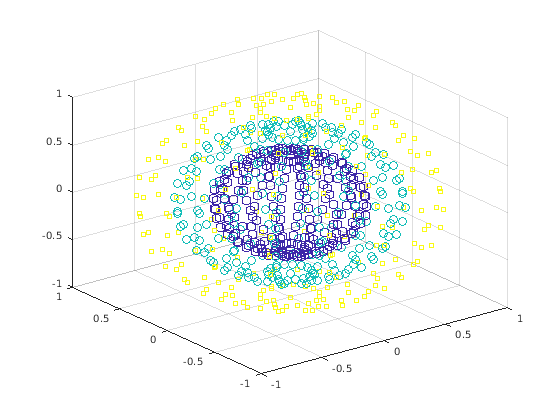

Создайте 3-D точечный график и верните объект серии рассеяния.

h = scatter3(x,y,z,s,c);

Используйте значение цвета триплета RGB, чтобы задать цвет лица маркера. Используйте запись через точку для того, чтобы задать свойства.

h.MarkerFaceColor = [0 0.5 0.5];
