EigenResults

УЧП собственные решения значений и производные величины

развернуть все на странице

Описание

Система координат EigenResults объект содержит решение задачи собственного значения PDE в форме, удобной для графического изображения и постобработки.

  • Значения собственных векторов в узлах появляются в Eigenvectors свойство.

  • Собственные значения появляются в Eigenvalues свойство.

Создание

Существует несколько способов создать EigenResults объект:

  • Решите задачу собственного значения, используя solvepdeeig функция. Эта функция возвращает решение собственного значения PDE как EigenResults объект. Это рекомендуемый подход.

  • Решите задачу собственного значения, используя pdeeig функция. Затем используйте createPDEResults функция для получения EigenResults объект из решения собственного значения PDE, возвращенный pdeeig. Обратите внимание, что pdeeig является наследственной функцией. Не рекомендуется для решения собственного значения задач.

Свойства

расширить все

Конечный элемент mesh, возвращенный как объект Свойств FEMesh.

Собственные векторы решения, возвращенные как матрица или трехмерный массив. Решение является матрицей для скалярных задач собственных значений и трехмерным массивом для систем собственных значений. Для получения дополнительной информации см. «Размерности решений», «Градиенты» и «Потоки».

Типы данных: double

Решение имеет собственные значения, возвращается как вектор. Вектор в порядке вещественной части собственных значений от наименьших до самых больших.

Типы данных: double

Функции объекта

interpolateSolutionИнтерполяция решения УЧП в произвольные точки

Примеры

свернуть все

Открыть Live Script

Получите EigenResults объект из solvepdeeig.

Создайте геометрию для L-образной мембраны. Примените нулевые граничные условия Дирихле ко всем ребрам.

model = createpde;
geometryFromEdges(model,@lshapeg);
applyBoundaryCondition(model,'dirichlet','Edge',1:model.Geometry.NumEdges,'u',0);

Задайте коэффициенты c = 1, a = 0, и d = 1.

specifyCoefficients(model,'m',0,'d',1,'c',1,'a',0,'f',0);

Создайте mesh и решите задачу собственного значения для собственных значений от 0 до 100.

generateMesh(model,'Hmax',0.05);
ev = [0,100];
results = solvepdeeig(model,ev)
              Basis= 10,  Time=   1.28,  New conv eig=  0
              Basis= 11,  Time=   1.33,  New conv eig=  0
              Basis= 12,  Time=   1.37,  New conv eig=  0
              Basis= 13,  Time=   1.40,  New conv eig=  0
              Basis= 14,  Time=   1.44,  New conv eig=  0
              Basis= 15,  Time=   1.47,  New conv eig=  0
              Basis= 16,  Time=   1.49,  New conv eig=  0
              Basis= 17,  Time=   1.55,  New conv eig=  0
              Basis= 18,  Time=   1.61,  New conv eig=  1
              Basis= 19,  Time=   1.65,  New conv eig=  1
              Basis= 20,  Time=   1.70,  New conv eig=  1
              Basis= 21,  Time=   1.76,  New conv eig=  1
              Basis= 22,  Time=   1.83,  New conv eig=  3
              Basis= 23,  Time=   1.88,  New conv eig=  3
              Basis= 24,  Time=   1.96,  New conv eig=  4
              Basis= 25,  Time=   2.02,  New conv eig=  5
              Basis= 26,  Time=   2.09,  New conv eig=  6
              Basis= 27,  Time=   2.16,  New conv eig=  6
              Basis= 28,  Time=   2.22,  New conv eig=  6
              Basis= 29,  Time=   2.39,  New conv eig=  7
              Basis= 30,  Time=   2.47,  New conv eig=  7
              Basis= 31,  Time=   2.53,  New conv eig= 10
              Basis= 32,  Time=   2.61,  New conv eig= 10
              Basis= 33,  Time=   2.67,  New conv eig= 11
              Basis= 34,  Time=   2.73,  New conv eig= 11
              Basis= 35,  Time=   2.80,  New conv eig= 14
              Basis= 36,  Time=   2.87,  New conv eig= 14
              Basis= 37,  Time=   2.94,  New conv eig= 14
              Basis= 38,  Time=   3.01,  New conv eig= 14
              Basis= 39,  Time=   3.08,  New conv eig= 14
              Basis= 40,  Time=   3.19,  New conv eig= 14
              Basis= 41,  Time=   3.32,  New conv eig= 15
              Basis= 42,  Time=   3.43,  New conv eig= 15
              Basis= 43,  Time=   3.55,  New conv eig= 15
              Basis= 44,  Time=   3.73,  New conv eig= 16
              Basis= 45,  Time=   3.88,  New conv eig= 16
              Basis= 46,  Time=   3.99,  New conv eig= 16
              Basis= 47,  Time=   4.10,  New conv eig= 16
              Basis= 48,  Time=   4.26,  New conv eig= 17
              Basis= 49,  Time=   4.49,  New conv eig= 18
              Basis= 50,  Time=   4.76,  New conv eig= 18
              Basis= 51,  Time=   4.96,  New conv eig= 18
              Basis= 52,  Time=   5.24,  New conv eig= 18
              Basis= 53,  Time=   5.56,  New conv eig= 18
              Basis= 54,  Time=   5.82,  New conv eig= 21
End of sweep: Basis= 54,  Time=   5.83,  New conv eig= 21
              Basis= 31,  Time=   6.56,  New conv eig=  0
              Basis= 32,  Time=   6.66,  New conv eig=  0
              Basis= 33,  Time=   6.75,  New conv eig=  0
End of sweep: Basis= 33,  Time=   6.75,  New conv eig=  0

results =
  EigenResults with properties:

    Eigenvectors: [5597x19 double]
     Eigenvalues: [19x1 double]
            Mesh: [1x1 FEMesh]

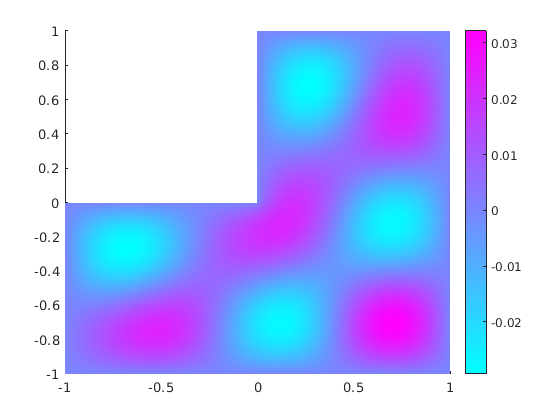

Постройте график решения для режима 10.

pdeplot(model,'XYData',results.Eigenvectors(:,10))

Figure contains an axes. The axes contains an object of type patch.

См. также

| |

Темы

Введенный в R2016a
