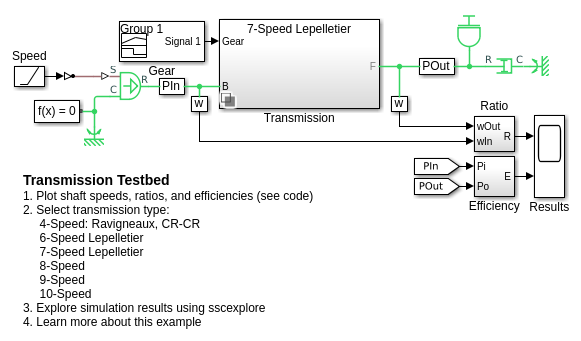

6-Speed Lepelletier

График сцепления для шестиступенчатой трансмиссии Lepelletier

  • Библиотека:
  • Simscape/Трансмиссии/Трансмиссии

  • 6-Speed Lepelletier block

Описание

6-Speed Lepelletier состоит из одного планетарного редуктора, одного редуктора Равиньо и пяти дисковых фрикционных муфт. Базовый вал трансмиссии соединяется с кольцевой шестерней планетарного набора передач. Последующий вал соединяется с кольцевой шестерней редуктора Ravigneaux. Три муфты управляют путями потока степени между планетарным и Равинью зубчатым наборами. Другие две муфты служат тормозами, заземляя различные передачи комплекта Ravigneaux к корпусу трансмиссии.

Эта схема показывает шестиступенчатую трансмиссию Лепельетье. Метки для компонентов зубчатой передачи накладываются на вход и выход передачи. В таблице перечислены компоненты шестерни и муфты, отмеченные на схеме.

МеткаКомпонент
P.G.Планетарная передача
R.G.Редуктор Ravigneaux
RКольцевая передача
CПланетарный редуктор
SСолнечная передача
SLБольшая солнечная передача
SSМалая солнечная передача
A-CПередние муфты, которые управляют степенью потока пути
D-EВперед, тормозные муфты

Коэффициенты привода, расписание сцепления и поток степени

Отношение привода между входным и выходным валами трансмиссии вытекает из элементарного передаточного числа, заданного для блоков передач. Элементарные передаточные числа

g1=NPRNPS,

g2=NRRNRSL,

и

g3=NRRNRSS,

где:

  • N PR - количество зубьев в планетарной кольцевой передаче.

  • N PS - количество зубьев в планетарной солнечной передаче.

  • N RR - количество зубьев в кольцевой передаче Равиньо.

  • N RSL - количество зубьев в большой солнечной передаче Ravigneaux.

  • N RRS - количество зубьев в малой солнечной передаче Ravigneaux.

Таблица показывает расписание сцепления, выражения коэффициента привода, значения по умолчанию коэффициента привода и схемы скорость-мощность для каждой передачи блока 6-Speed Lepelletier.

Буквы в столбцах расписания сцепления обозначают тормоза и сцепления. Значение 1 обозначает заблокированное состояние и значение 0 разблокированное состояние. График сцепления генерирует эти сигналы на основе входного сигнала порта передачи. Сигналы масштабируются через блок Gain и используются в качестве входов приведения в действие в блоках сцепления.

Схемы скорость-мощность показывают пути потока степени между входным и выходным валами для каждой настройки передачи. Степень показана оранжевым цветом. Подключения к корпусу трансмиссии (механическое заземление) показаны черным цветом.

МеханизмГрафик сцепленияУравнение коэффициента приводаКоэффициент по умолчаниюСтепень
 ABCDE
601001g21+g20.69

511000g2g2+1/(1+g1)0.87

401100g3(1+g1)g3(1+g1)11.14

3101001+g1g11.50

200101(1+g1)(g3+g2)g1(1+g2)2.31

100110g3(1+g1)g14.12

R10010g2(1+g1)g1-3.36

Порты

Вход

расширить все

Задайте значение -1 для задней, 0 для нейтральной и 1-6 для передних передач.

Типы данных: single | double

Сохранение

расширить все

Порт сопоставлен с базовым валом.

Порт сопоставлен с последующим валом.

Параметры

расширить все

Устанавливает начальное зацепление или разъединение муфт с помощью графика сцепления. Когда коробка передач находится в нейтральном состоянии, нет степени от базового вала к последующему валу.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.
Введенный в R2015a
