gauspuls

Синусоидальный РЧ импульс с Гауссовой модуляцией

Свернуть все на странице

Синтаксис

yi = gauspuls(t,fc,bw)
yi = gauspuls(t,fc,bw,bwr)
[yi,yq] = gauspuls(___)
[yi,yq,ye] = gauspuls(___)
tc = gauspuls('cutoff',fc,bw,bwr,tpe)

Описание

yi = gauspuls(t,fc,bw) возвращает с единичной амплитудой Гауссов-модулированный синусоидальный РЧ импульс в моменты времени, указанные в массиве t, с центральной частотой fc в герцах и дробной полосе пропускания bw

yi = gauspuls(t,fc,bw,bwr) возвращает синфазу с единичной амплитудой Гауссов РЧ импульс с дробной шириной полосы bw при измерении на уровне bwr dB относительно нормированного пика сигнала.

[yi,yq] = gauspuls(___) также возвращает квадратурный импульс. Этот синтаксис может включать любую комбинацию входных параметров из предыдущих синтаксисов.

[yi,yq,ye] = gauspuls(___) возвращает огибающую радиочастотного сигнала.

пример

tc = gauspuls('cutoff',fc,bw,bwr,tpe) возвращает время среза tc при котором конечная огибающая импульса падает ниже tpe дБ относительно амплитуды пиковой огибающей.

Примеры

свернуть все

Открыть Live Script

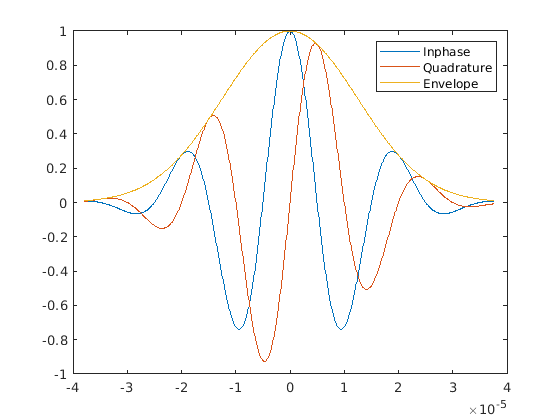

Постройте график Гауссова РЧ импульса частотой 50 кГц с пропускной способностью 60%, дискретизированный со скоростью 10 МГц. Обрезайте импульс, где огибающая падает на 40 дБ ниже пика. Также постройте график квадратурного импульса и огибающей радиочастотного сигнала.

tc = gauspuls('cutoff',50e3,0.6,[],-40);
t = -tc : 1e-7 : tc;
[yi,yq,ye] = gauspuls(t,50e3,0.6);

plot(t,yi,t,yq,t,ye)
legend('Inphase','Quadrature','Envelope')

Figure contains an axes. The axes contains 3 objects of type line. These objects represent Inphase, Quadrature, Envelope.

Входные параметры

свернуть все

Вектор значений времени, в которых вычисляется с единичной амплитудой Гауссов РЧ импульс.

Типы данных: single | double

Центральная частота синусоидальных импульсов, модулированных Гауссом, заданная как действительная положительная скалярная величина, выраженный в Гц.

Дробная шумовая полоса синусоидальных импульсов, модулированных Гауссом, заданная как действительная положительная скалярная величина.

Дробный базовый уровень полосы частот синусоидальных импульсов с модуляцией Гауссова, заданный как действительный отрицательный скаляр. bwr указывает уровень ссылки, меньший, чем амплитуда огибающей пика (модуля). Дробная шумовая полоса задается в терминах коэффициентов степени. Это соответствует -3 dB точка, выраженная в коэффициентах величины.

Конечный уровень огибающей импульса, заданный как действительный отрицательный скаляр в дБ. The tpe указывает уровень ссылки, меньший, чем амплитуда огибающей пика (модуля).

Выходные аргументы

свернуть все

Инфаза Гауссова-модулированного синусоидального импульса, возвращаемая как вектор модуля амплитуды в моменты времени, обозначенные временные векторы t.

Квадратурный Гауссов модулированный синусоидальный импульс, возвращаемый как вектор модуля амплитуды в моменты времени, обозначенные временные векторы t.

Огибающая радиочастотного сигнала амплитуды модуль в моменты времени, обозначенные временные векторы t.

Время среза в секундах, при котором конечная огибающая импульса падает ниже tpe дБ относительно амплитуды пиковой огибающей.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

| | | | | | | | |

Представлено до R2006a
